本技術涉及自動作業設備領域，具體而言，涉及一種割草設備和自動割草機。

背景技術：

1、在相關技術中，自動割草機應用于庭院的割草工作。自動割草機通常包括外殼和安裝在外殼內部的割草組件和電氣元件，為了確保人們或者寵物不容易被割草組件刮傷，外殼會設計為全包圍的結構。這樣，在對外殼內部的割草組件和電氣元件維護時，必須要把整個外殼拆卸才能進行維護，較為耗時耗力。

技術實現思路

1、本實用新型提出了一種割草設備和自動割草機，以改善上述至少一個問題。

2、本實用新型通過以下技術方案來實現上述目的。

3、本實用新型提出了一種割草設備，包括：

4、支撐結構；

5、割草組件，所述割草組件可拆卸地安裝于所述支撐結構；

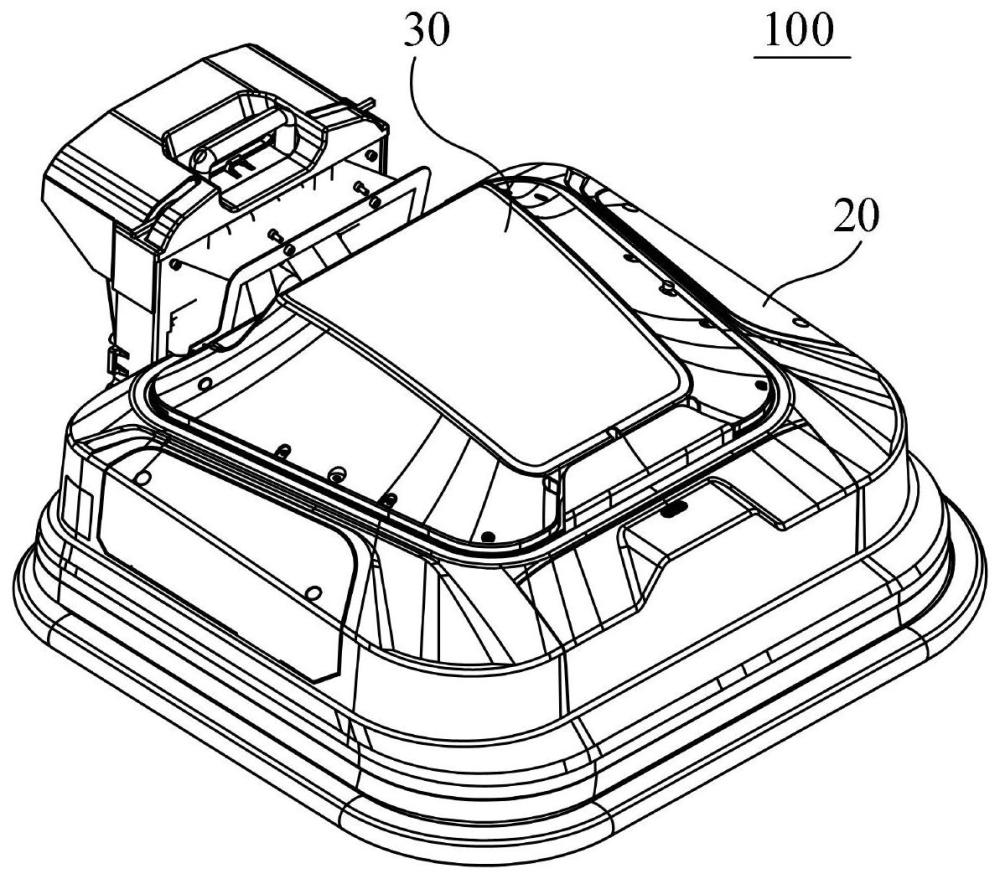

6、外殼，所述外殼安裝于所述支撐結構，并罩蓋所述割草組件，所述外殼的頂部形成有維修口；以及，

7、維修蓋，所述維修蓋可拆卸地安裝于所述外殼，以封閉或打開所述維修口。

8、在一些實施例中，所述支撐結構包括底盤，所述底盤與所述外殼圍合形成容置空間，所述割草組件安裝于所述底盤，并位于所述容置空間內，所述容置空間與所述維修口相連通。

9、在一些實施例中，所述維修口投影于所述底盤的輪廓覆蓋所述割草組件投影于底盤的輪廓至少三分之二以上。

10、在一些實施例中，所述支撐結構還包括框架，所述框架安裝于所述底盤，所述割草組件包括：

11、可升降地安裝于所述框架的安裝板；

12、安裝于所述安裝板的電機；以及，

13、安裝于所述電機的割草刀片。

14、在一些實施例中，所述底盤設有開口，所述割草刀片通過所述開口顯露于外部；

15、所述割草組件還包括可發生形變的防塵罩，所述防塵罩罩設于所述電機外側，且一端安裝于所述安裝板，另一端安裝于所述開口的周緣。

16、在一些實施例中，所述防塵罩為波紋管件。

17、在一些實施例中，還包括電調，所述電調與所述割草組件中的電機電連接，所述電調可拆卸地安裝于所述支撐結構。

18、在一些實施例中，還包括控制板，所述控制板與所述割草組件中的電機和電調均電連接，所述控制板可拆卸地安裝于所述支撐結構。

19、在一些實施例中，所述控制板與所述電調間隔分布。

20、在第二方面，本使用新型還提出一種自動割草機，包括自移動設備和上述的割草設備，所述割草設備安裝于所述自移動設備。

技術特征：

1.一種割草設備，其特征在于，包括：

2.根據權利要求1所述的割草設備，其特征在于，所述支撐結構包括底盤，所述底盤與所述外殼圍合形成容置空間，所述割草組件安裝于所述底盤，并位于所述容置空間內，所述容置空間與所述維修口相連通。

3.根據權利要求2所述的割草設備，其特征在于，所述維修口投影于所述底盤的輪廓覆蓋所述割草組件投影于底盤的輪廓至少三分之二以上。

4.根據權利要求2所述的割草設備，其特征在于，所述支撐結構還包括框架，所述框架安裝于所述底盤，所述割草組件包括：

5.根據權利要求4所述的割草設備，其特征在于，所述底盤設有開口，所述割草刀片通過所述開口顯露于外部；

6.根據權利要求5所述的割草設備，其特征在于，所述防塵罩為波紋管件。

7.根據權利要求1所述的割草設備，其特征在于，還包括電調，所述電調與所述割草組件中的電機電連接，所述電調可拆卸地安裝于所述支撐結構。

8.根據權利要求7所述的割草設備，其特征在于，還包括控制板，所述控制板與所述割草組件中的電機和電調均電連接，所述控制板可拆卸地安裝于所述支撐結構。

9.根據權利要求8所述的割草設備，其特征在于，所述控制板與所述電調間隔分布。

10.一種自動割草機，其特征在于，包括自移動設備和如權利要求1至9中任一項所述的割草設備，所述割草設備安裝于所述自移動設備。

技術總結
本技術提供了一種割草設備和自動割草機，其中，割草設備包括：支撐結構；割草組件，所述割草組件可拆卸地安裝于所述支撐結構；外殼，所述外殼安裝于所述支撐結構，并罩蓋所述割草組件，所述外殼的頂部形成有維修口；以及，維修蓋，所述維修蓋可拆卸地安裝于所述外殼，以封閉或打開所述維修口。該割草設備在確保高效割草性能的同時，通過其維修口和維修蓋設計，顯著提升了設備的維護和修理便利性，同時保障了操作過程的安全性。還優化了設備的維護體驗，降低了維護時間成本和人力成本。

技術研發人員：黃陽,朱濤濤,宋永琪,韋漢豐,陳煒越
受保護的技術使用者：深圳漢陽科技有限公司
技術研發日：20240422
技術公布日：2025/4/24
