本技術涉及水稻種子，具體涉及一種水稻種子高效催芽裝置。

背景技術：

1、水稻種子催芽的基本環節是高溫破胸、保濕催芽、低溫晾芽，浸種催芽前曬種1～2天，以提高種子的發芽勢，采用清水或鹽水選種，選擇健康飽滿水稻種子，選用浸種靈等藥劑浸種，在此過程中需要使用種子催芽培育裝置。

2、在實際應用中卻存在著一些問題，一方面不方便對承載板進行拆卸，當需要對承載板進行清潔、維修或者更換時，工作人員往往需要耗費大量的時間和精力去解決拆卸難題，影響了工作效率，且不能調節水稻種子的位置，可能一排水稻種子受到的水分不夠，無法對水稻種子進行單獨調節，降低了實用性。

技術實現思路

1、本實用新型的目的在于提供一種水稻種子高效催芽裝置，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種水稻種子高效催芽裝置，包括催芽箱，所述催芽箱的內部設置有調節組件，所述調節組件包括滑槽，所述滑槽開設在催芽箱內壁的兩側，所述滑槽的內部滑動連接有滑塊，所述滑塊的一側固定連接有承載板，所述承載板的頂部固定連接有支撐板，所述支撐板的內部轉動連接有轉動桿，所述轉動桿的外壁固定連接有齒輪，所述轉動桿的內部外壁固定連接有棘輪，所述支撐板的一側固定連接有固定柱，所述固定柱的外壁轉動連接有棘爪，所述棘爪的一側和棘輪的外壁嚙合，所述催芽箱內壁的一側固定連接有l(wèi)型架，所述l型架的一側固定連接有齒條，所述齒條的上表面和齒輪的下表面嚙合，所述承載板的一側固定連接有把手。

4、采用上述技術方案，該方案中通過設置滑槽、滑塊、承載板、支撐板、轉動桿、齒輪、棘輪、固定柱、棘爪、l型架、齒條和把手的相互配合，使用者推動把手，把手會帶動承載板、支撐板和齒輪通過滑塊在滑槽進行移動，齒輪會與齒條嚙合，齒輪與齒條嚙合會帶動棘輪和轉動桿順時針轉動，棘爪在棘輪背上滑過，即可對承載板進行調節，提高了實用性。

5、本實用新型技術方案的進一步改進在于：所述催芽箱的外壁固定連接有固定板，所述固定板的頂部固定連接有第一儲水箱，所述第一儲水箱的內部設置有第一水泵，所述第一水泵的頂部連通有第一輸送管，所述第一輸送管的一側依次貫穿第一儲水箱和催芽箱的一側并延伸至催芽箱的內部，所述第一輸送管的外壁連通有第一出水管。

6、采用上述技術方案，該方案中通過設置第一儲水箱、第一水泵、第一輸送管和第一出水管的相互配合，使用者啟動第一水泵，第一水泵會將第一儲水箱內部的水通過第一輸送管送至第一出水管，水會通過第一出水管流出，即可對水稻種子進行澆水，提高了實用性。

7、本實用新型技術方案的進一步改進在于：所述固定板的頂部固定連接有第二儲水箱，所述第二儲水箱的內部設置有第二水泵，所述第二泵的頂部連通有第二輸送管，所述第二輸送管的一側依次貫穿第二儲水箱和催芽箱的一側并延伸至催芽箱的內部，所述第二輸送管的外壁連通有第二出水管，所述第二出水管的底部連通有霧化噴頭。

8、采用上述技術方案，該方案中通過設置第二儲水箱、第二水泵、第二輸送管、第二出水管和霧化噴頭的相互配合，使用者將肥料溶解在第二儲水箱的內部，使肥料與水融合，然后使用者啟動第二水泵，第二水泵會將第二儲水箱內部的液體通過第二輸送管送至第二出水管，最終會通過霧化噴頭進行噴出，即可對水稻種子進行施肥，提高了實用性。

9、本實用新型技術方案的進一步改進在于：所述催芽箱內壁的頂部固定連接有照明燈，所述照明燈的材質為led燈。

10、采用上述技術方案，該方案中通過設置照明燈和催芽箱的相互配合，led燈具有節能、壽命長、光質可調控等優點，可以提供不同波長范圍的光，以滿足種子催芽過程中的不同光需求。

11、本實用新型技術方案的進一步改進在于：所述滑槽的內部滑動連接有擋塊，所述擋塊和滑槽的內部均開設有螺孔，所述螺孔的內部螺紋連接有螺栓，所述擋塊的一側和催芽箱的內部通過螺栓可拆卸連接。

12、采用上述技術方案，該方案中通過設置擋塊、螺孔和螺栓的相互配合，擋塊能夠?qū)瑝K和承載板進行防護，避免了滑塊會通過滑槽滑落，使用者通過相關工具將螺栓與螺孔的內部分離，然后將擋塊取出，使用者再拉動把手，把手會帶動支撐板通過滑塊在滑槽的內部滑出。

13、本實用新型技術方案的進一步改進在于：所述第一輸送管和第一出水管的材質均為不銹鋼管材，所述催芽箱的底部四角均固定連接有萬向輪。

14、采用上述技術方案，該方案中通過設置第一輸送管和第一出水管的相互配合，不銹鋼管材具有堅固耐用、耐腐蝕性強，易于清潔和消毒，催芽箱能夠通過萬向輪進行移動，達到了便于對催芽箱進行移動。

15、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：通過設置滑槽、滑塊、承載板、支撐板、轉動桿、齒輪、棘輪、固定柱、棘爪、l型架、齒條和把手的相互配合，使用者推動把手，把手會帶動承載板、支撐板和齒輪通過滑塊在滑槽進行移動，齒輪會與齒條嚙合，齒輪與齒條嚙合會帶動棘輪和轉動桿順時針轉動，棘爪在棘輪背上滑過，即可對承載板進行調節，提高了實用性。

16、1、本實用新型提供一種水稻種子高效催芽裝置，通過設置滑槽、滑塊、承載板、支撐板、轉動桿、齒輪、棘輪、固定柱、棘爪、l型架、齒條和把手的相互配合，使用者推動把手，把手會帶動承載板、支撐板和齒輪通過滑塊在滑槽進行移動，齒輪會與齒條嚙合，齒輪與齒條嚙合會帶動棘輪和轉動桿順時針轉動，棘爪在棘輪背上滑過，即可對承載板進行調節，提高了實用性。

17、2、本實用新型提供一種水稻種子高效催芽裝置，通過設置第一儲水箱、第一水泵、第一輸送管和第一出水管的相互配合，使用者啟動第一水泵，第一水泵會將第一儲水箱內部的水通過第一輸送管送至第一出水管，水會通過第一出水管流出，即可對水稻種子進行澆水，提高了實用性。

18、3、本實用新型提供一種水稻種子高效催芽裝置，通過設置第二儲水箱、第二水泵、第二輸送管、第二出水管和霧化噴頭的相互配合，使用者將肥料溶解在第二儲水箱的內部，使肥料與水融合，然后使用者啟動第二水泵，第二水泵會將第二儲水箱內部的液體通過第二輸送管送至第二出水管，最終會通過霧化噴頭進行噴出，即可對水稻種子進行施肥，提高了實用性。

技術特征：

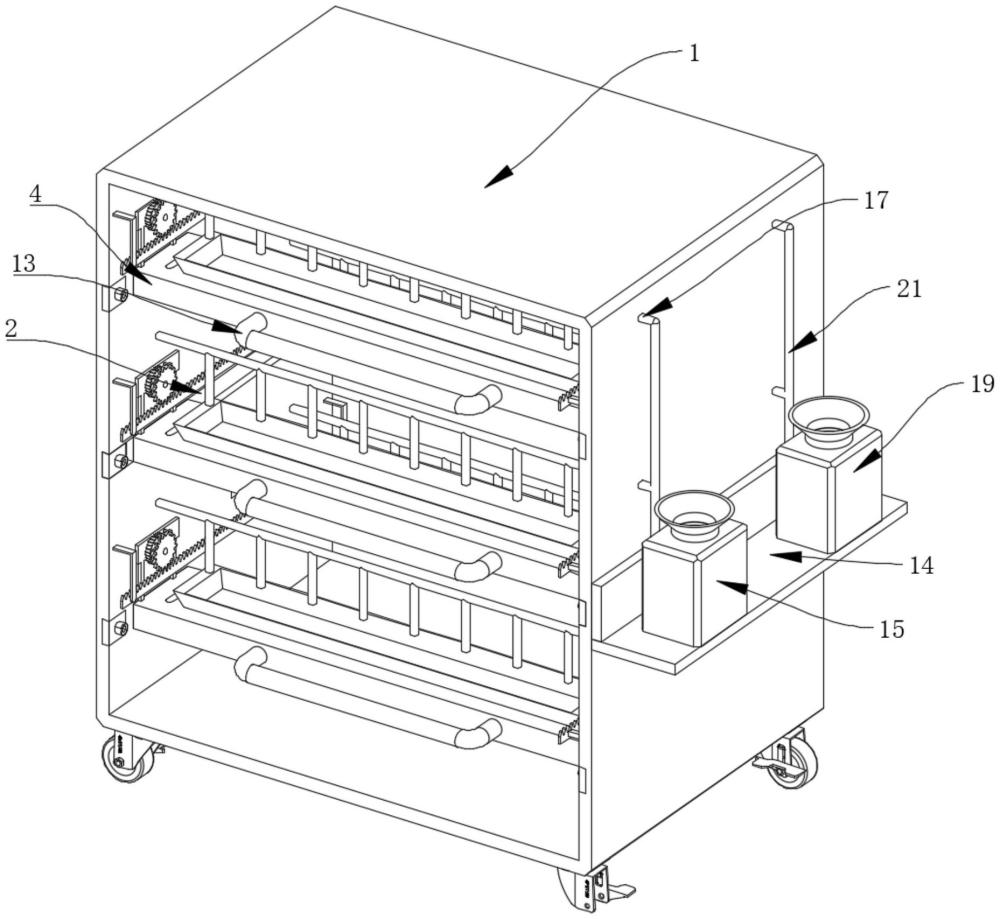

1.一種水稻種子高效催芽裝置，包括催芽箱(1)，其特征在于：所述催芽箱(1)的內部設置有調節組件，所述調節組件包括滑槽(2)，所述滑槽(2)開設在催芽箱(1)內壁的兩側，所述滑槽(2)的內部滑動連接有滑塊(3)，所述滑塊(3)的一側固定連接有承載板(4)，所述承載板(4)的頂部固定連接有支撐板(5)，所述支撐板(5)的內部轉動連接有轉動桿(6)，所述轉動桿(6)的外壁固定連接有齒輪(7)，所述轉動桿(6)的內部外壁固定連接有棘輪(8)，所述支撐板(5)的一側固定連接有固定柱(9)，所述固定柱(9)的外壁轉動連接有棘爪(10)，所述棘爪(10)的一側和棘輪(8)的外壁嚙合，所述催芽箱(1)內壁的一側固定連接有l(wèi)型架(11)，所述l型架(11)的一側固定連接有齒條(12)，所述齒條(12)的上表面和齒輪(7)的下表面嚙合，所述承載板(4)的一側固定連接有把手(13)。

2.根據權利要求1所述的一種水稻種子高效催芽裝置，其特征在于：所述催芽箱(1)的外壁固定連接有固定板(14)，所述固定板(14)的頂部固定連接有第一儲水箱(15)，所述第一儲水箱(15)的內部設置有第一水泵(16)，所述第一水泵(16)的頂部連通有第一輸送管(17)，所述第一輸送管(17)的一側依次貫穿第一儲水箱(15)和催芽箱(1)的一側并延伸至催芽箱(1)的內部，所述第一輸送管(17)的外壁連通有第一出水管(18)。

3.根據權利要求2所述的一種水稻種子高效催芽裝置，其特征在于：所述固定板(14)的頂部固定連接有第二儲水箱(19)，所述第二儲水箱(19)的內部設置有第二水泵(20)，所述第二水泵的頂部連通有第二輸送管(21)，所述第二輸送管(21)的一側依次貫穿第二儲水箱(19)和催芽箱(1)的一側并延伸至催芽箱(1)的內部，所述第二輸送管(21)的外壁連通有第二出水管(22)，所述第二出水管(22)的底部連通有霧化噴頭(23)。

4.根據權利要求1所述的一種水稻種子高效催芽裝置，其特征在于：所述催芽箱(1)內壁的頂部固定連接有照明燈(24)，所述照明燈(24)的材質為led燈。

5.根據權利要求1所述的一種水稻種子高效催芽裝置，其特征在于：所述滑槽(2)的內部滑動連接有擋塊(25)，所述擋塊(25)和滑槽(2)的內部均開設有螺孔，所述螺孔的內部螺紋連接有螺栓，所述擋塊(25)的一側和催芽箱(1)的內部通過螺栓可拆卸連接。

6.根據權利要求2所述的一種水稻種子高效催芽裝置，其特征在于：所述第一輸送管(17)和第一出水管(18)的材質均為不銹鋼管材，所述催芽箱(1)的底部四角均固定連接有萬向輪(26)。

技術總結
本技術公開了一種水稻種子高效催芽裝置，涉及水稻種子技術領域，包括催芽箱，所述催芽箱的內部設置有調節組件，所述調節組件包括滑槽，所述滑槽開設在催芽箱內壁的兩側，所述滑槽的內部滑動連接有滑塊，所述滑塊的一側固定連接有承載板，所述承載板的頂部固定連接有支撐板，所述支撐板的內部轉動連接有轉動桿。本技術通過設置滑槽、滑塊、承載板、支撐板、轉動桿、齒輪、棘輪、固定柱、棘爪、L型架、齒條和把手的相互配合，使用者推動把手，把手會帶動承載板、支撐板和齒輪通過滑塊在滑槽進行移動，齒輪會與齒條嚙合，齒輪與齒條嚙合會帶動棘輪和轉動桿順時針轉動，棘爪在棘輪背上滑過，即可對承載板進行調節，提高了實用性。

技術研發人員：趙帥
受保護的技術使用者：海南南繁華途種業發展有限公司
技術研發日：20240925
技術公布日：2025/4/24
