本技術涉及白及種植，更具體地說，涉及一種種植白及的液肥噴施裝置。

背景技術：

1、白及為蘭科白及屬多年生草本球根植物，白及具有收斂止血、消腫生肌的功效，由于白及耐陰性強，喜陰濕的環境，因此在白及種植過程中，主要需要澆灌液體肥料，液肥的噴施一般是通過打藥機或者噴頭進行；

2、如公告號為cn207340513u的中國實用新型專利公開了一種種植白及的液肥噴施裝置，包括底座，所述底座上端設置有立架，立架上端設置有水平設置的連接架，連接架末端下側連接電動推桿，電動推桿下端連接滑桿，滑桿是截面為工字型的桿件，滑桿上設置有滑動卡套，滑動卡套上設置有螺栓固定裝置。

3、基于上述，本發明人發現：對比文件的水箱內部設置有攪拌機構，用于攪拌液肥，使其充分混合，方便后續白及吸收，但是攪拌機構過于簡單，直接通過驅動件帶動攪拌件轉動，攪拌效果較差且功能單一，于是，有鑒于此，針對現有的結構予以研究改良，提供一種種植白及的液肥噴施裝置，以期達到更具有實用價值的目的。

技術實現思路

1、1.要解決的技術問題

2、針對現有技術中存在的問題，本實用新型的目的在于提供一種種植白及的液肥噴施裝置，本方案可以對液肥原料中的固體雜質進行有效的過濾集中，避免其進入噴施部件內部造成堵塞故障，延長噴施裝置的使用壽命，并且可以使多個攪拌組件連接成為整體，并對其進行限位支撐，提高攪拌組件的整體性與穩定性，進行有效的液肥混合攪拌工作。

3、2.技術方案

4、為解決上述問題，本實用新型采用如下的技術方案。

5、一種種植白及的液肥噴施裝置，包括底板，所述底板的頂面居中分別固定連接有輸送泵以及液肥罐，所述液肥罐的頂面固定連接有蓋板，所述底板的一側固定連接有噴灑架，所述噴灑架的底面固定連接有一組噴頭，所述蓋板的中部固定連接有驅動電機，所述驅動電機的輸出端靠外側固定連接有一組攪拌輥，所述攪拌輥的外側設置有支撐機構，所述攪拌輥的內側開設有若干個進液口，且攪拌輥的外側靠一端開設有排液槽；

6、所述支撐機構包括活動環，所述活動環的內外兩側均貫穿設置有若干個滾珠，且活動環的底面固定連接有一組垂直桿，若干個所述垂直桿的相對面靠外側固定連接有若干個套環。

7、進一步地，所述輸送泵的一端與液肥罐固定連接，且輸送泵的另一端與噴灑架固定連接。

8、進一步地，所述蓋板與液肥罐的連接處靠側邊螺紋連接有一組螺栓，且蓋板的頂面靠一側開設有進料槽。

9、進一步地，所述液肥罐的內部靠下方固定連接有過濾板，過濾板位于輸送泵與液肥罐連接處的上方。

10、進一步地，位于同一水平位置的若干個進液口與同一水平位置的排液槽呈貫通設置，排液槽靠外側的一端固定連接有濾網。

11、進一步地，所述活動環的橫切面呈t形設置，活動環位于蓋板的內部靠底面，且活動環與蓋板活動連接。

12、進一步地，所述滾珠與活動環活動連接，垂直桿與攪拌輥固定連接。

13、3.有益效果

14、相比于現有技術，本實用新型的優點在于：

15、(1)本方案通過設置攪拌輥對液肥原料進行攪拌工作，使其充分混合，在攪拌過程中，液肥通過進液口進入排液槽，并從排液槽排出，而液肥中的固體雜質則經過濾網過濾，與現有技術相比，可以對液肥原料中的固體雜質進行有效的過濾集中，避免其進入噴施部件內部造成堵塞故障，延長噴施裝置的使用壽命。

16、(2)通過設置支撐機構，垂直桿配合套環提高多個攪拌輥之間的整體性，并且垂直桿帶動活動環同步轉動，對攪拌輥起到限位支撐的作用，從而保證攪拌輥的穩定性，同時通過滾珠降低活動環的轉動摩擦力，與現有技術相比，可以使多個攪拌組件連接成為整體，并對其進行限位支撐，提高攪拌組件的整體性與穩定性，進行有效的液肥混合攪拌工作。

技術特征：

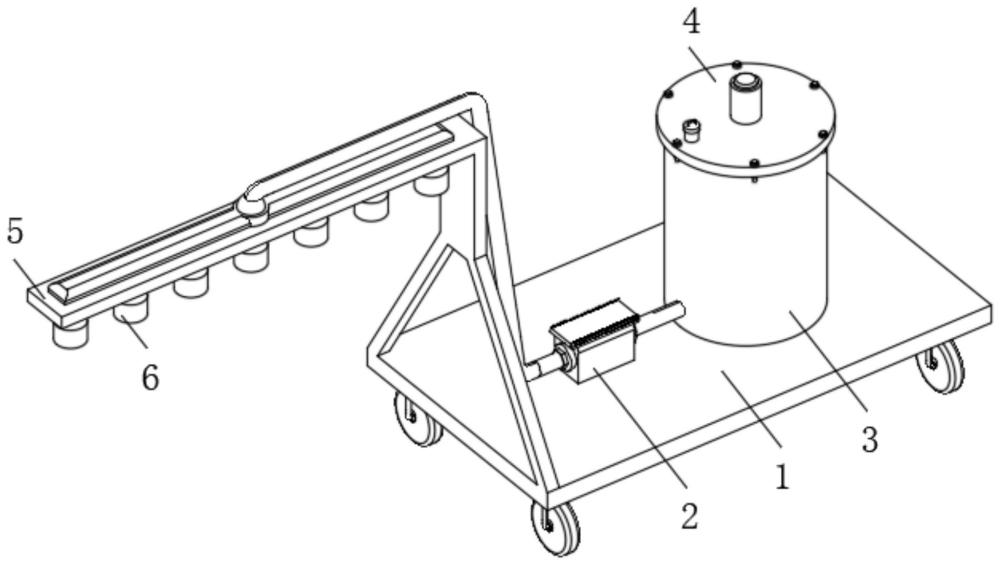

1.一種種植白及的液肥噴施裝置，包括底板(1)，所述底板(1)的頂面居中分別固定連接有輸送泵(2)以及液肥罐(3)，所述液肥罐(3)的頂面固定連接有蓋板(4)，所述底板(1)的一側固定連接有噴灑架(5)，所述噴灑架(5)的底面固定連接有一組噴頭(6)，其特征在于：所述蓋板(4)的中部固定連接有驅動電機(7)，所述驅動電機(7)的輸出端靠外側固定連接有一組攪拌輥(8)，所述攪拌輥(8)的外側設置有支撐機構(9)，所述攪拌輥(8)的內側開設有若干個進液口(10)，且攪拌輥(8)的外側靠一端開設有排液槽(11)；

2.根據權利要求1所述的一種種植白及的液肥噴施裝置，其特征在于：所述輸送泵(2)的一端與液肥罐(3)固定連接，且輸送泵(2)的另一端與噴灑架(5)固定連接。

3.根據權利要求1所述的一種種植白及的液肥噴施裝置，其特征在于：所述蓋板(4)與液肥罐(3)的連接處靠側邊螺紋連接有一組螺栓，且蓋板(4)的頂面靠一側開設有進料槽。

4.根據權利要求1所述的一種種植白及的液肥噴施裝置，其特征在于：所述液肥罐(3)的內部靠下方固定連接有過濾板，過濾板位于輸送泵(2)與液肥罐(3)連接處的上方。

5.根據權利要求1所述的一種種植白及的液肥噴施裝置，其特征在于：位于同一水平位置的若干個進液口(10)與同一水平位置的排液槽(11)呈貫通設置，排液槽(11)靠外側的一端固定連接有濾網。

6.根據權利要求1所述的一種種植白及的液肥噴施裝置，其特征在于：所述活動環(12)的橫切面呈t形設置，活動環(12)位于蓋板(4)的內部靠底面，且活動環(12)與蓋板(4)活動連接。

7.根據權利要求1所述的一種種植白及的液肥噴施裝置，其特征在于：所述滾珠(13)與活動環(12)活動連接，垂直桿(14)與攪拌輥(8)固定連接。

技術總結
本技術公開了一種種植白及的液肥噴施裝置，屬于白及種植技術領域，一種種植白及的液肥噴施裝置，包括底板，所述底板的頂面居中分別固定連接有輸送泵以及液肥罐，所述液肥罐的頂面固定連接有蓋板，所述底板的一側固定連接有噴灑架，所述噴灑架的底面固定連接有一組噴頭，所述蓋板的中部固定連接有驅動電機，所述驅動電機的輸出端靠外側固定連接有一組攪拌輥，本方案可以對液肥原料中的固體雜質進行有效的過濾集中，避免其進入噴施部件內部造成堵塞故障，延長噴施裝置的使用壽命，并且可以使多個攪拌組件連接成為整體，并對其進行限位支撐，提高攪拌組件的整體性與穩定性，進行有效的液肥混合攪拌工作。
