本技術涉及植被修剪設備，尤其是涉及一種園林植被維護修剪裝置。

背景技術：

1、園林植被修剪是維護花草樹木健康成長和美化環境的重要一環，通過對種植在園林中的樹木、灌木以及其他植物進行剪枝、修整和塑形，以達到美化景觀，現階段為了提升植被的修剪效率，大多選擇使用機械設備作業。

2、但是，園林植被的布局不同，部分植被相互間隔較小，而機械設備過大，只能依靠人工手持修剪機進行修剪作業，而植被的葉子上落有灰塵，修剪機在與植被接觸時，會導致植被葉子上的灰塵飄飛，尤其是處于夏季修剪時，工人靠近修剪區域，飄飛的揚塵即會影響工作人員的視線，又會導致揚塵被吸入體內，對工作人員造成傷害。

技術實現思路

1、本實用新型的目的在于，提供一種園林植被維護修剪裝置，能夠解決工人對植被修剪時，揚塵飄飛產生危害的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種園林植被維護修剪裝置，包括：

3、修剪機和安裝在修剪機上的副手握把，所述修剪機的前端設置有鋸齒；

4、所述修剪機的下端設置有降塵組件；

5、所述降塵組件包括儲水箱，所述儲水箱的內部設置有微型泵，所述儲水箱的外側安裝有固定件，所述固定件上設置有活動座，所述活動座的前端安裝有霧化噴槍，所述儲水箱的外側設置有卡裝組件，所述儲水箱的一側設置有接水板，所述活動座與接水板通過導水軟管連接，所述儲水箱上安裝有蓋體。

6、優選的，所述固定件包括定位架桿，所述定位架桿上套設有第二套環和第一套環，且第二套環和第一套環均設置有兩組，兩組所述第二套環和第一套環以定位架桿中心處呈對稱分布，所述第二套環和第一套環的上表面均安裝有套線筒。

7、優選的，所述導水軟管設置有兩組，且兩組導水軟管與第二套環和第一套環上的套線筒依次穿插，所述第一套環的下端安裝有平裝板。

8、優選的，所述定位架桿的下方設置有防濺板，所述防濺板與平裝板通過螺栓固定連接，所述防濺板與定位架桿水平對齊。

9、優選的，所述定位架桿的尾端安裝有固定座，所述固定座與儲水箱通過螺栓固定連接，所述活動座與定位架桿套設，且活動座和霧化噴槍均設置有兩組，兩組所述霧化噴槍的出水口對準鋸齒。

10、優選的，所述卡裝組件包括安裝座，所述安裝座安裝在儲水箱的側邊，所述安裝座的上端開設有凹槽，所述安裝座的外側活動穿插有插板，所述插板的尾端安裝有撥板，所述撥板的內側安裝有復位件。

11、優選的，所述安裝座開設的凹槽處設置有限位塊，所述限位塊與修剪機的外側通過螺栓固定連接，所述限位塊的下端開設有倒角，且限位塊的外側開設有插槽。

12、優選的，所述復位件包括彈簧，所述彈簧的尾端與安裝座的外表面連接，所述彈簧的前端與撥板的內側連接，所述插板的前端開設有倒角，且插板與插槽相適配。

13、與現有技術相比，本實用新型的有益效果是：

14、1.本申請通過設置降塵組件，在儲水箱內部灌滿清水，并將儲水箱安裝在修剪機的下方，利用導水軟管、活動座和霧化噴槍配合，在鋸齒對植被進行修剪作業時，啟動儲水箱內部的微型泵，霧化噴槍的出水口對準鋸齒處，在鋸齒對植被修剪產生揚塵時，霧化噴槍噴出的霧化水對揚塵進行沉降，同時霧化水與鋸齒的表面接觸，可以對鋸齒提供冷卻保護，部分霧化水靠近工人，利用霧化水滴的蒸發對工人的附近進行降溫；

15、2.本申請通過設置卡裝組件，在面對春夏季的植被修剪作業時，將儲水箱側邊的安裝座對準修剪機側邊的限位塊，由下向上推，使限位塊下端的倒角處將插板向外擠出，同時配合彈簧，使撥板帶著插板復位，此時插板插接到插槽內，使修剪機與儲水箱安裝位一體，安裝與拆卸方式簡單，等到秋冬季時將儲水箱與修剪機拆分即可。

技術特征：

1.一種園林植被維護修剪裝置，包括：

2.根據權利要求1所述的一種園林植被維護修剪裝置，其特征在于：所述固定件包括定位架桿(43)，所述定位架桿(43)上套設有第二套環(44)和第一套環(5)，且第二套環(44)和第一套環(5)均設置有兩組，兩組所述第二套環(44)和第一套環(5)以定位架桿(43)中心處呈對稱分布，所述第二套環(44)和第一套環(5)的上表面均安裝有套線筒(45)。

3.根據權利要求2所述的一種園林植被維護修剪裝置，其特征在于：所述導水軟管(42)設置有兩組，且兩組導水軟管(42)與第二套環(44)和第一套環(5)上的套線筒(45)依次穿插，所述第一套環(5)的下端安裝有平裝板。

4.根據權利要求3所述的一種園林植被維護修剪裝置，其特征在于：所述定位架桿(43)的下方設置有防濺板(6)，所述防濺板(6)與平裝板通過螺栓固定連接，所述防濺板(6)與定位架桿(43)水平對齊。

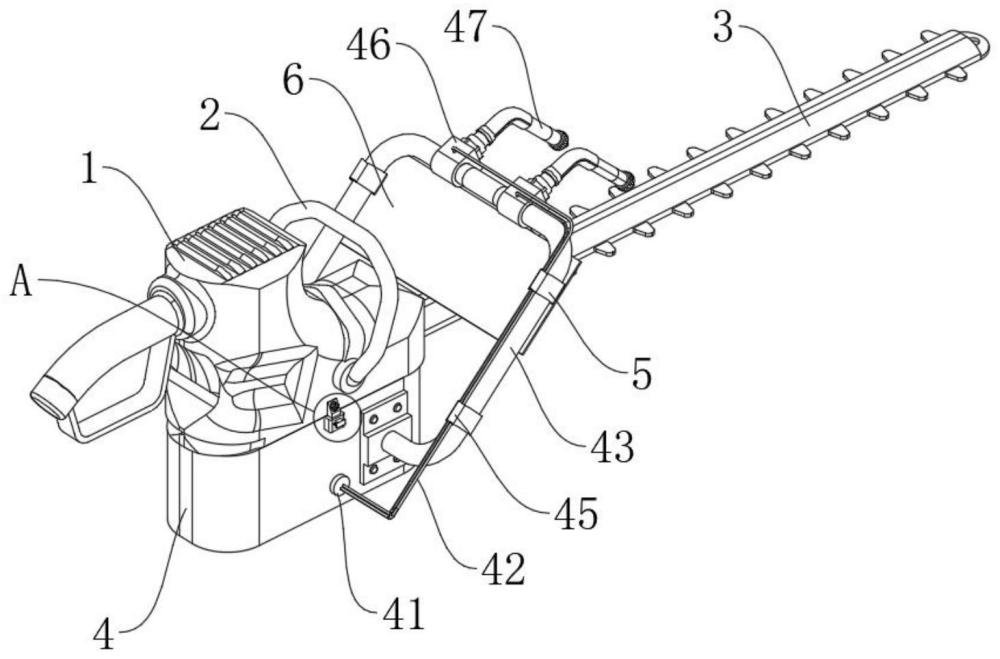

5.根據權利要求4所述的一種園林植被維護修剪裝置，其特征在于：所述定位架桿(43)的尾端安裝有固定座(49)，所述固定座(49)與儲水箱(4)通過螺栓固定連接，所述活動座(46)與定位架桿(43)套設，且活動座(46)和霧化噴槍(47)均設置有兩組，兩組所述霧化噴槍(47)的出水口對準鋸齒(3)。

6.根據權利要求1所述的一種園林植被維護修剪裝置，其特征在于：所述卡裝組件包括安裝座(8)，所述安裝座(8)安裝在儲水箱(4)的側邊，所述安裝座(8)的上端開設有凹槽，所述安裝座(8)的外側活動穿插有插板(81)，所述插板(81)的尾端安裝有撥板(82)，所述撥板(82)的內側安裝有復位件。

7.根據權利要求6所述的一種園林植被維護修剪裝置，其特征在于：所述安裝座(8)開設的凹槽處設置有限位塊(84)，所述限位塊(84)與修剪機(1)的外側通過螺栓固定連接，所述限位塊(84)的下端開設有倒角，且限位塊(84)的外側開設有插槽(85)。

8.根據權利要求7所述的一種園林植被維護修剪裝置，其特征在于：所述復位件包括彈簧(83)，所述彈簧(83)的尾端與安裝座(8)的外表面連接，所述彈簧(83)的前端與撥板(82)的內側連接，所述插板(81)的前端開設有倒角，且插板(81)與插槽(85)相適配。

技術總結
本技術公開了一種園林植被維護修剪裝置，屬于植被修剪設備領域，包括：修剪機和安裝在修剪機上的副手握把，修剪機的前端設置有鋸齒，修剪機的下端設置有降塵組件，降塵組件包括儲水箱，儲水箱的內部設置有微型泵，儲水箱的外側安裝有固定件，固定件上設置有活動座，活動座的前端安裝有霧化噴槍，儲水箱的外側設置有卡裝組件。該裝置結構利用導水軟管、活動座和霧化噴槍配合，在鋸齒對植被進行修剪作業時，啟動儲水箱內部的微型泵，霧化噴槍的出水口對準鋸齒處，霧化噴槍噴出的霧化水對揚塵進行沉降，同時霧化水與鋸齒的表面接觸，可以對鋸齒提供冷卻保護，部分霧化水靠近工人，利用霧化水滴的蒸發對工人的附近進行降溫。

技術研發人員：李鵬程,左德欣
受保護的技術使用者：臨沂市園林環衛保障服務中心
技術研發日：20240419
技術公布日：2025/3/20
