本申請涉及生態墻領域，具體而言，涉及一種綠色建筑的生態墻結構。

背景技術：

1、植物墻是用綠色植物編植成的墻體，是利用植物的根系對生長環境的超強自適應能力，使自然界中棲息于平地上的植物永久地生長于垂直的建筑墻面，為建筑設計和建筑裝飾提供一種新型的有機生態材料。

2、公開了“cn214257313u”公開了一種綠色建筑的生態墻結構，其包括墻體，墻體相對的兩側對稱設有種植框，墻體對應種植框的位置設有固定口，種植框靠近墻體的一側設有伸進固定口內的連接部，連接部設有卡接孔，連接部設有由卡接孔上方卡接于相對的連接部上的卡接孔內的卡接塊，固定口位于連接部的下方設有與卡接塊卡接配合的固定孔，固定口具有容納卡接塊由固定孔移出的空間。本申請具有便于更換生態墻上的植物的效果。

3、上述的綠色建筑的生態墻結構，種植盆大多通過對應的種植框來進行承接，在種植框出現損壞后，整體更換較為不便，不便于對種植框進行更換，因此需要一種綠色建筑的生態墻結構來輔助解決這一問題。

技術實現思路

1、本申請的內容部分用于以簡要的形式介紹構思，這些構思將在后面的具體實施方式部分被詳細描述。本申請的內容部分并不旨在標識要求保護的技術方案的關鍵特征或必要特征，也不旨在用于限制所要求的保護的技術方案的范圍。

2、為了解決以上背景技術部分提到的技術問題，本申請的一些實施例提供了一種綠色建筑的生態墻結構，包括生態墻本體，所述生態墻本體的前端設置有容納腔，所述容納腔內轉動設置有轉動桿，所述轉動桿上開設有插接槽，所述插接槽處插接安裝有插接板，所述插接板的一側固定有安裝架，所述安裝架上開設有供花盆承載的承接孔，所述插接板頂部處中心處開設有定位孔，所述轉動桿內部對應插接槽的頂部中段處開設有定位腔，定位腔內安裝有與定位孔配合定位的定位組件；

3、所述定位組件包括滑動設置在定位腔內的定位銷，所述定位銷與所述定位孔之間配合插接，所述定位銷的中心處穿設安裝有絲桿，所述絲桿頂部處固定有嵌設盤，所述嵌設盤轉動嵌設安裝在所述轉動桿上。

4、進一步地，所述插接板的兩側邊上對稱開設有限位槽，所述插接槽內部對稱突出設置有限位條，所述限位槽與所述限位條之間配合插接。

5、進一步地，所述插接槽在所述轉動桿上設置有若干個，若干個所述插接槽沿所述轉動桿的延伸段等距設置。

6、進一步地，所述生態墻本體的兩側均垂直開設有傳動腔，所述傳動腔內部安裝有帶動轉動桿轉動的傳動組件，所述生態墻本體的外側邊上開設有調節腔，調節腔內安裝有帶動傳動組件整體調整的調節組件。

7、進一步地，所述傳動組件包括等距轉動設置在傳動腔內的傳動盤，所述傳動盤的兩端均固定有固定耳，上下兩個傳動盤之間的固定耳上通過連接桿鉸接連接，所述轉動桿固定在所述傳動盤的內側中心處。

8、進一步地，所述調節組件包括固定在最底部傳動盤外側的嚙合齒輪以及垂直設置在調節腔內的嚙合齒板，所述嚙合齒輪與所述嚙合齒板之間嚙合傳動，所述生態墻本體的外側邊上鉸接安裝有液壓桿，所述液壓桿的伸出端安裝在所述嚙合齒板的外側邊上。

9、進一步地，所述生態墻本體遠離轉動桿的一端均固定有連接架，所述連接架上鉆設有固定孔。

10、進一步地，所述生態墻本體的頂部和底部處均水平固定有突出板，所述突出板上等距貫穿鉆設有貫穿孔。

11、本申請的有益效果在于：提供了一種綠色建筑的生態墻結構，通過設置在安裝架上的插接板和限位槽以及定位組件等之間的配合，將插接板插接安裝在對應的插接槽中，正轉嵌設盤，嵌設盤帶動絲桿轉動，定位銷與絲桿之間螺紋配合，從而使定位銷整體下降，在定位銷下降的過程中插接安裝在定位孔中，從而完成插接板的整體定位，能在安裝架出現損壞后能方便對安裝架進行快速的更換，保證整體更換效率；

12、通過設置的調節組件以及傳動組件和轉動桿等之間的配合，啟動液壓桿，液壓桿伸長的過程中帶動嚙合齒板整體移動，嚙合齒輪與嚙合齒板之間嚙合傳動，從而使嚙合齒輪整體轉動，嚙合齒輪帶動最底部的傳動盤轉動，并帶動固定耳上的連接桿整體移動，從而使若干個傳動盤同步轉動，在傳動盤轉動的過程中帶動轉動桿整體轉動一定角度，能對安裝架的整體傾斜角度等進行有效的調整，能在遇到大雨天氣時，通過使盆栽傾斜，盡量避免盆栽中有較多的雨水堆積，盡量避免雨水長時間淹沒綠植根部，保證后續盆栽能穩定生長。

技術特征：

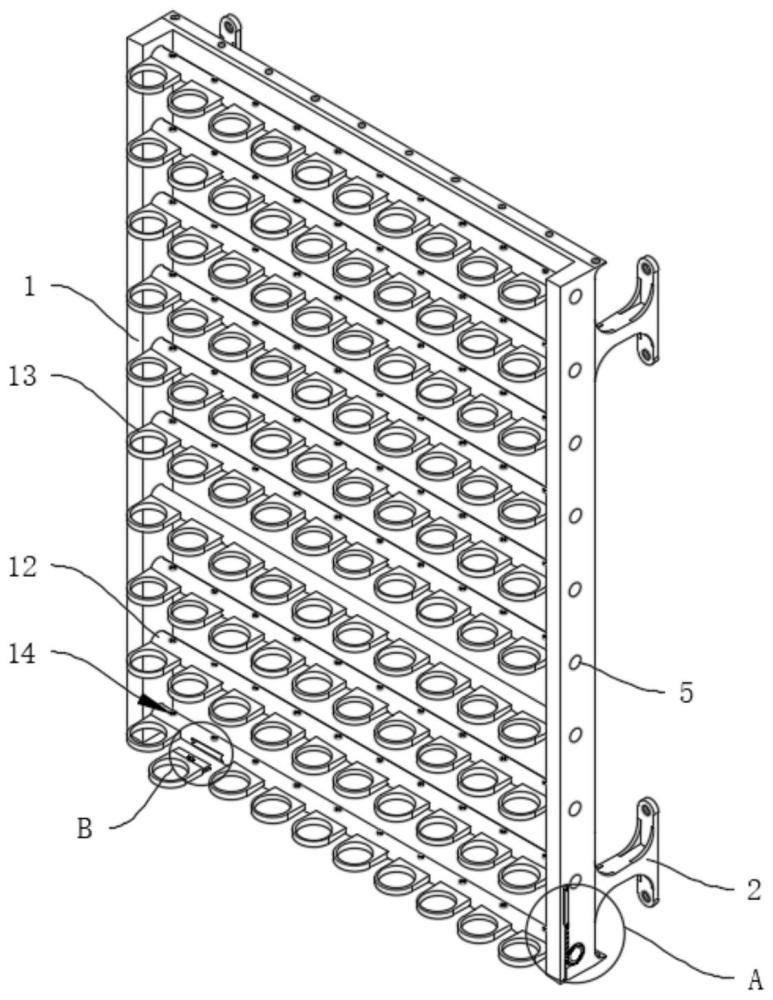

1.一種綠色建筑的生態墻結構，包括生態墻本體(1)，其特征在于：所述生態墻本體(1)的前端設置有容納腔，所述容納腔內轉動設置有轉動桿(12)，所述轉動桿(12)上開設有插接槽(121)，所述插接槽(121)處插接安裝有插接板(131)，所述插接板(131)的一側固定有安裝架(13)，所述安裝架(13)上開設有供花盆承載的承接孔，所述插接板(131)頂部處中心處開設有定位孔(133)，所述轉動桿(12)內部對應插接槽(121)的頂部中段處開設有定位腔，定位腔內安裝有與定位孔(133)配合定位的定位組件(14)；

2.根據權利要求1所述的綠色建筑的生態墻結構，其特征在于：所述插接板(131)的兩側邊上對稱開設有限位槽(132)，所述插接槽(121)內部對稱突出設置有限位條(122)，所述限位槽(132)與所述限位條(122)之間配合插接。

3.根據權利要求2所述的綠色建筑的生態墻結構，其特征在于：所述插接槽(121)在所述轉動桿(12)上設置有若干個，若干個所述插接槽(121)沿所述轉動桿(12)的延伸段等距設置。

4.根據權利要求1所述的綠色建筑的生態墻結構，其特征在于：所述生態墻本體(1)的兩側均垂直開設有傳動腔(3)，所述傳動腔(3)內部安裝有帶動轉動桿(12)轉動的傳動組件(4)，所述生態墻本體(1)的外側邊上開設有調節腔，調節腔內安裝有帶動傳動組件(4)整體調整的調節組件(7)。

5.根據權利要求4所述的綠色建筑的生態墻結構，其特征在于：所述傳動組件(4)包括等距轉動設置在傳動腔(3)內的傳動盤(5)，所述傳動盤(5)的兩端均固定有固定耳，上下兩個傳動盤(5)之間的固定耳上通過連接桿(6)鉸接連接，所述轉動桿(12)固定在所述傳動盤(5)的內側中心處。

6.根據權利要求5所述的綠色建筑的生態墻結構，其特征在于：所述調節組件(7)包括固定在最底部傳動盤(5)外側的嚙合齒輪(8)以及垂直設置在調節腔內的嚙合齒板(9)，所述嚙合齒輪(8)與所述嚙合齒板(9)之間嚙合傳動，所述生態墻本體(1)的外側邊上鉸接安裝有液壓桿(10)，所述液壓桿(10)的伸出端安裝在所述嚙合齒板(9)的外側邊上。

7.根據權利要求1所述的綠色建筑的生態墻結構，其特征在于：所述生態墻本體(1)遠離轉動桿(12)的一端均固定有連接架(2)，所述連接架(2)上鉆設有固定孔。

8.根據權利要求1所述的綠色建筑的生態墻結構，其特征在于：所述生態墻本體(1)的頂部和底部處均水平固定有突出板(11)，所述突出板(11)上等距貫穿鉆設有貫穿孔。

技術總結
本申請公開了一種綠色建筑的生態墻結構，其屬于生態墻領域。包括生態墻本體，生態墻本體的前端設置有容納腔，容納腔內轉動設置有轉動桿，轉動桿上開設有插接槽，插接槽處插接安裝有插接板，插接板的一側固定有安裝架，安裝架上開設有供花盆承載的承接孔，插接板頂部處中心處開設有定位孔，轉動桿內部對應插接槽的頂部中段處開設有定位腔，定位腔內安裝有定位組件；定位組件包括滑動設置在定位腔內的定位銷，定位銷的中心處穿設安裝有絲桿，絲桿頂部處固定有嵌設盤，嵌設盤轉動嵌設安裝在轉動桿上本申請的有益效果在于提供了一種綠色建筑的生態墻結構，能在安裝架出現損壞后能方便對安裝架進行快速的更換，保證整體更換效率。

技術研發人員：馮斌,王水峰,徐樑
受保護的技術使用者：浙江匯創設計集團有限公司
技術研發日：20240415
技術公布日：2025/3/20
