本技術涉及農業機械，具體為一種用于農業種植的施肥裝置。

背景技術：

1、施肥是指將肥料施于土壤中或噴灑在植物上，以提供植物所需養分，并保持和提高土壤肥力的農業技術措施。施肥的主要目的是增加作物產量、改善作物品質、培肥地力以及提高經濟效益。

2、施肥包括土壤施肥、莖葉施肥以及灌溉施肥等。土壤施肥通常是把肥料施于土壤，由根部吸收，需要在播種或定植前，把肥料撒到地里，然后深翻將肥料翻入土中作為底肥；莖葉施肥通常是把肥料配成溶液，噴灑在作物的莖葉上，依靠葉子和枝條來吸收營養；灌溉施肥一般用于追肥，是把肥料溶于水中，隨著水將肥料施于土壤。

3、在土壤施肥尤其是深施時，需要人工的將土壤開槽，然后放入肥料，施肥完成后再將開槽后松動的土壤覆蓋肥料，以增加土壤肥力，同時保持肥料中的有效成分較少流失，目前，也有一些施肥裝置能夠完成自動施肥作業，操作人員使用施肥裝置在田地間完成開槽和施肥，但仍然存在一些問題：一是不同的區域，或是不同的土壤條件下，間隔排列的槽的距離不同，當距離過近時，土壤肥力過高會導致根系不能正常吸水吸肥，從而出現苗期燒苗現象，當距離過遠時，中間間隔區域土壤肥力較低，影響種植，現有的施肥裝置不能很好的控制開槽的間隔，且在不同土壤條件下，施肥深度不同，目前的施肥裝置不能根據土壤條件控制施肥深度；二是目前的施肥裝置在施肥完成后，需要人工將翻起的土壤覆蓋回原來的位置，導致整個施肥的過程效率不高，同時操作人員的勞動量較大。

4、所以我們提出了一種用于農業種植的施肥裝置，以便于解決上述中提出的問題。

5、本背景技術所公開的上述信息僅僅用于增加對本發明背景技術的理解，因此，其可能包括不構成本領域普通技術人員已知的現有技術。

技術實現思路

1、本實用新型的目的在于提供一種用于農業種植的施肥裝置，以解決上述背景技術提出的目前市場上的問題。

2、為實現上述目的，本實用新型提供一種用于農業種植的施肥裝置，包括移動架以及設于移動架上的儲肥罐，所述移動架還設有施肥組件；

3、所述儲肥罐包括罐體以及與罐體連通的下料管；

4、所述施肥組件包括位置調節機構、深度調節機構、開槽板以及覆土板；

5、所述位置調節機構設于移動架上，所述深度調節機構設于位置調節機構上，所述開槽板以及覆土板設于深度調節機構上；

6、所述下料管的底端伸入開槽板中。

7、優選的，所述移動架包括帶有行走輪的支架、推桿以及支撐板；

8、所述推桿固定于支架的一側，所述支撐板安裝于支架的底面；

9、所述儲肥罐固定于支架上。

10、優選的，所述位置調節機構包括電機以及與電機輸出軸固定的絲杠；

11、所述電機固定于支撐板上，所述絲杠與支架轉動連接；

12、所述絲杠上螺紋套接有兩組活動塊，兩組所述活動塊相互固定；

13、兩組所述活動塊的兩端均轉動連接有轉動桿，所述轉動桿開設有卡位槽；

14、所述支架的底面還設有四個定位柱，所述定位柱位于卡位槽中，并與轉動桿卡接。

15、優選的，所述深度調節機構設有兩組，每組均包括外殼體，所述外殼體均轉動連接在位于同側的兩個轉動桿的端部；

16、所述外殼體中設有電推桿，所述電推桿的輸出端設有推板，所述推板的底端與開槽板及覆土板固定。

17、優選的，所述外殼體中還設有第一導向桿，所述推板的頂面還設有第二導向桿，所述第一導向桿活動套接于第二導向桿中；

18、所述第一導向桿的表面還設有彈簧，所述彈簧的兩端分別與第二導向桿以及外殼體固定。

19、優選的，所述開槽板與覆土板均為“v”字形，且所述開槽板底面距離地面的高度低于所述覆土板底面，所述覆土板的寬度大于開槽板；

20、所述覆土板的中部還設有弧形面。

21、與現有技術相比，本實用新型的有益效果是：

22、(1)本實用新型通過位置調節機構可調節開槽施肥時,間隔分布的槽之間的距離，避免距離過小時因肥力過高而導致的燒苗現象，也能避免距離過大時部分區域的土壤肥力過低而不足以供養植物生長，同時可通過深度調節機構調節開槽的深度，使其可以根據不同的土壤條件控制施肥的深度。

23、(2)本實用新型通過開槽板、儲肥罐以及覆土板的相互配合，實現開槽、施肥以及覆土的一次性完成，顯著降低了操作人員的勞動量，提高了工作的效率。

24、(3)本實用新型通過位置調節機構調整施肥組件的位置，當使用完成后，控制其移動進入移動架內部即可，占用空間較小。

25、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本發明進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

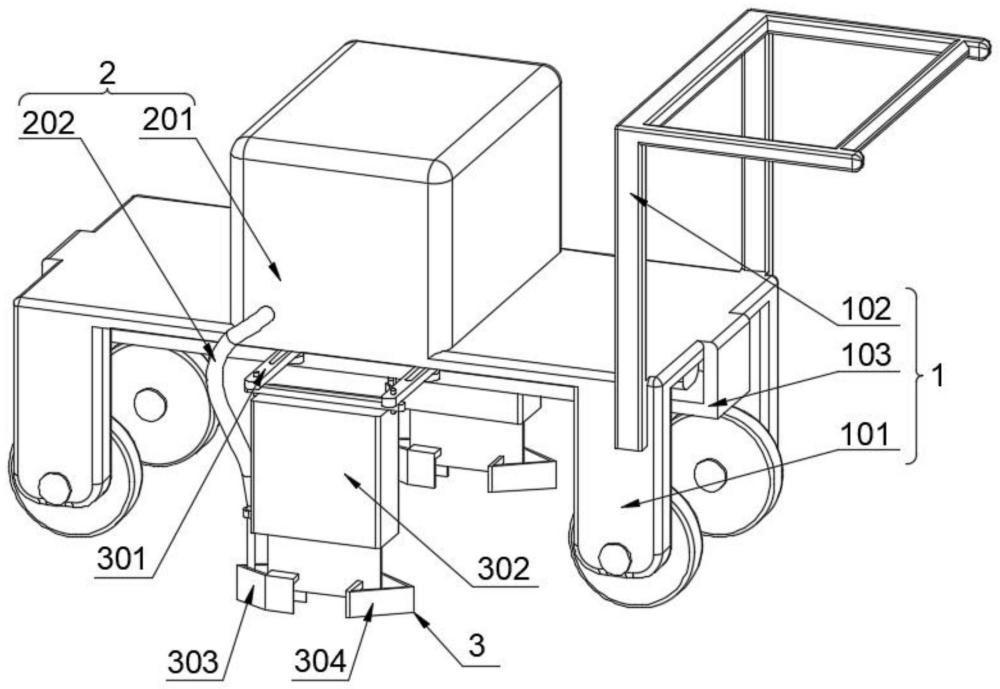

1.一種用于農業種植的施肥裝置，包括移動架(1)以及設于移動架(1)上的儲肥罐(2)，其特征在于，所述移動架(1)還設有施肥組件(3)；

2.根據權利要求1所述的一種用于農業種植的施肥裝置，其特征在于：所述移動架(1)包括帶有行走輪的支架(101)、推桿(102)以及支撐板(103)；

3.根據權利要求2所述的一種用于農業種植的施肥裝置，其特征在于：所述位置調節機構(301)包括電機(3011)以及與電機(3011)輸出軸固定的絲杠(3012)；

4.根據權利要求1所述的一種用于農業種植的施肥裝置，其特征在于：所述深度調節機構(302)設有兩組，每組均包括外殼體(3021)，所述外殼體(3021)均轉動連接在位于同側的兩個轉動桿(3014)的端部；

5.根據權利要求4所述的一種用于農業種植的施肥裝置，其特征在于：所述外殼體(3021)中還設有第一導向桿(3024)，所述推板(3023)的頂面還設有第二導向桿(3025)，所述第一導向桿(3024)活動套接于第二導向桿(3025)中；

6.根據權利要求1所述的一種用于農業種植的施肥裝置，其特征在于：所述開槽板(303)與覆土板(304)均為“v”字形，且所述開槽板(303)底面距離地面的高度低于所述覆土板(304)底面，所述覆土板(304)的寬度大于開槽板(303)；

技術總結
本技術公開了一種用于農業種植的施肥裝置，屬于農業機械技術領域，本技術包括移動架以及設于移動架上的儲肥罐，所述移動架還設有施肥組件；所述儲肥罐包括罐體以及與罐體連通的下料管；所述施肥組件包括位置調節機構、深度調節機構、開槽板以及覆土板；所述位置調節機構設于移動架上。本技術通過位置調節機構可調節開槽施肥時間隔分布的槽之間的距離，避免距離過小時因肥力過高而導致的燒苗現象，也能避免距離過大時部分區域的土壤肥力過低而不足以供養植物生長，同時可通過深度調節機構調節開槽的深度，使其可以根據不同的土壤條件控制施肥的深度。

技術研發人員：呂宏占
受保護的技術使用者：呂宏占
技術研發日：20240425
技術公布日：2025/3/20
