本技術涉及飼養清潔，更具體地說，本技術涉及一種飼養室地面清潔裝置。

背景技術：

1、飼養室地面清潔裝置的主要用處在于對飼養室地面進行高效、便捷的清潔工作，這種裝置通常配備有特定的清潔部件，可以有效地去除地面的污垢、飼料殘留、動物糞便等雜質，從而保持飼養室的清潔和衛生。

2、在現有公開文獻中，專利公開號cn216146970u的專利公開了一種畜牧業飼養室快捷清掃裝置，該清掃裝置通過可以將飼養室地面上的糞便集中堆積在一起，方便了后續的運輸工作，通過設置的沖洗組件可以使用水沖洗清潔后的底面，防止清潔殘留，同時對沖洗后的底面進行噴灑消毒液的工作，進一步殺滅地面上的細菌，以此達到完全清掃飼養室的工作任務；但是該清掃裝置存在如下缺陷；

3、清掃裝置在對飼養室地面進行清潔過程中，需要用到推動糞便雜質進行堆積，但是推動過程中難以根據實際需要調節推動范圍，針對較長范圍的飼養糞便則需要推動好幾次才能堆積到指定位置，這就導致難以根據飼養室地面實現調節清潔，清潔適用性較差，為此需要一種飼養室地面清潔裝置。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種飼養室地面清潔裝置。

2、為實現上述目的，本實用新型提供如下技術方案：一種飼養室地面清潔裝置，包括滑框板，所述滑框板的內壁固定安裝有滑桿，所述滑桿的外壁設有兩個滑動連接的套接滑塊，兩個所述套接滑塊的一側均設有調節清潔機構；所述調節清潔機構包括固定設置在套接滑塊一側的連接塊；其中所述調節清潔機構還包括擴展刮板、收縮電缸；所述擴展刮板固定在連接塊底端，所述收縮電缸固定在套接滑塊外壁且位于連接塊相鄰一側；所述滑框板的底端安裝有從前到后依次排列的傾斜刮板和支撐板，所述傾斜刮板和支撐板均與滑框板底端固定連接，兩個所述擴展刮板均與支撐板滑動連接。

3、優選地，兩個所述套接滑塊的外壁均與滑框板內壁滑動連接，兩個所述套接滑塊外壁均經拋光打磨處理；兩個所述套接滑塊關于滑桿中部對稱設置，兩個所述收縮電缸的底端均與滑框板頂端固定連接，兩個所述連接塊均與滑框板外壁滑動連接，所述滑框板的兩端均焊接有連接架，且所述連接架的橫截面形狀為l形，兩個所述連接架之間焊接有支撐架，所述支撐架的兩側均安裝有滾動連接的移動輪。

4、在本技術方案中，兩個收縮電缸分別帶動兩個套接滑塊移動，兩個套接滑塊之間距離變大，兩個套接滑塊沿著滑框板內壁滑動，兩個連接塊之間距離變大，兩個擴展刮板沿著支撐板進行滑動，兩個擴展刮板之間距離變大，兩個套接滑塊分別帶動兩個連接塊移動，兩個連接塊分別帶動兩個擴展刮板推動，同時滑框板能夠帶動支撐板和傾斜刮板移動，傾斜刮板接觸到飼養室地面進行鏟動。

5、優選地，每個所述擴展刮板的一側均固定連接有兩個支塊，所述支塊的一側安裝有調節沖洗組件；所述調節沖洗組件包括固定安裝在支塊一側的調節噴管，每個所述調節噴管的底端均固定連通有多個噴射頭，每個所述調節噴管的頂端均固定連通有連接軟管，兩個所述連接軟管之間安裝有相連通的分流管；其中所述調節沖洗組件還包括泵機、承裝箱、支撐噴管、多個噴頭以及聯通管；所述泵機輸出端固定在分流管一端部，所述承裝箱位于泵機輸入端并固定連通，所述聯通管焊接連通在分流管外壁底端，且所述支撐噴管固定連通在聯通管底端，多個所述噴頭均固定安裝在支撐噴管底端，兩個所述連接軟管均與分流管之間固定連接，兩個所述連接軟管關于分流管對稱設置，多個所述噴頭從左到右依次等距排列，所述噴頭的頂端內壁直徑小于其底端內壁直徑；多個所述噴頭均由不銹鋼材制成。

6、在本技術方案中，當兩個擴展刮板之間距離變大時，一個擴展刮板帶動兩個支塊移動，兩個支塊攜帶調節噴管移動，兩個擴展刮板之間距離跟隨調節，兩個調節噴管向兩側擴展增加沖洗面積，再將沖洗水灌入到承裝箱內部，泵機將承裝箱內部的沖洗水增壓到分流管內，分流管將沖洗水分流到聯通管內，支撐噴管分流到多個噴頭內，多個噴頭能夠對飼養室地面實現沖洗清潔。

7、本實用新型的技術效果和優點：

8、1、本實用新型采用調節清潔機構，通過啟動兩個收縮電缸，兩個套接滑塊分別帶動兩個連接塊移動，兩個連接塊之間距離變大，兩個擴展刮板之間距離變大，兩個擴展刮板以及一個支撐板橫向傾斜面積變大，能夠根據飼養室地面清潔面積調節刮動擴展面積，清潔適用范圍更廣；

9、2、本實用新型采用調節沖洗組件，當兩個擴展刮板之間距離變大時，兩個調節噴管向兩側擴展增加沖洗面積，通過支撐噴管分流到多個噴頭內，連接軟管將沖洗水順著調節噴管灌入到多個噴射頭中，多個噴射頭噴射在飼養室地面實現沖洗操作，能夠根據需要調節沖洗范圍，沖洗范圍更廣。

技術特征：

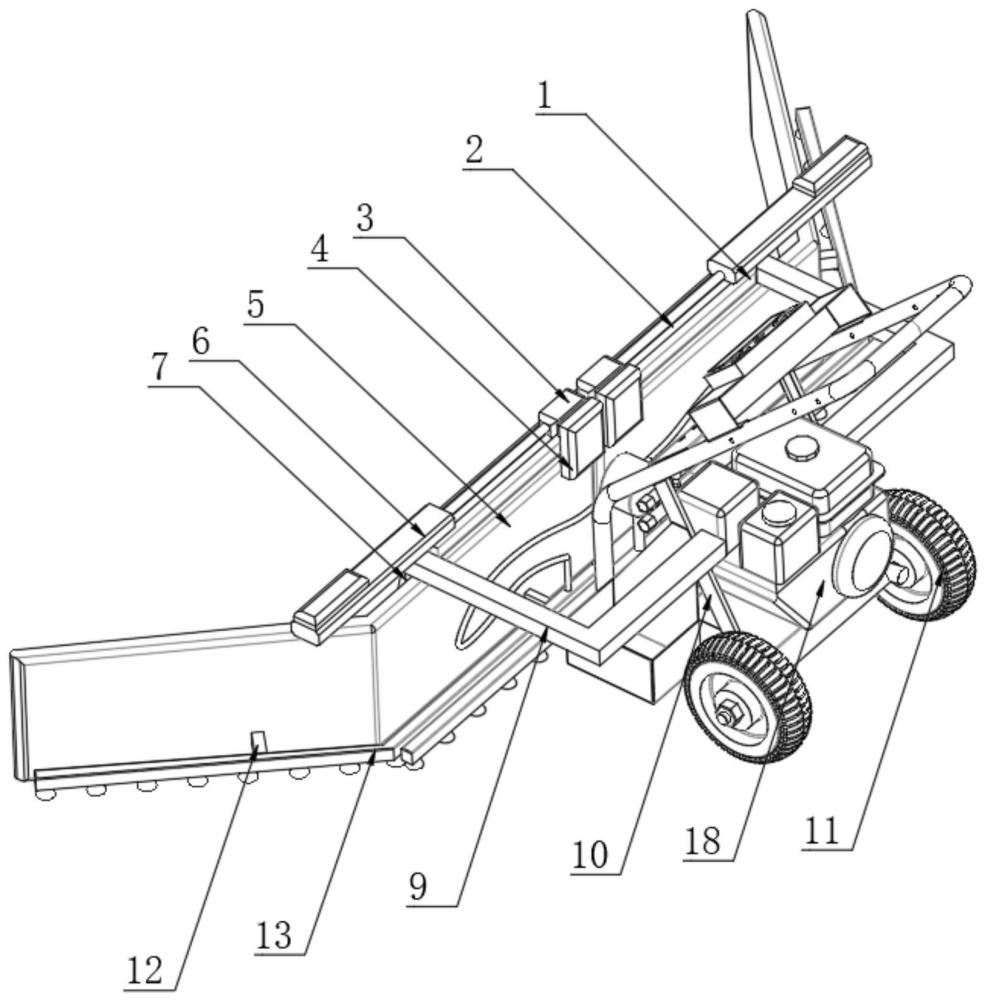

1.一種飼養室地面清潔裝置，包括滑框板(1)，所述滑框板(1)的內壁固定安裝有滑桿(2)，所述滑桿(2)的外壁設有兩個滑動連接的套接滑塊(3)，其特征在于：兩個所述套接滑塊(3)的一側均設有調節清潔機構；

2.根據權利要求1所述的一種飼養室地面清潔裝置，其特征在于：兩個所述套接滑塊(3)的外壁均與滑框板(1)內壁滑動連接，兩個所述套接滑塊(3)外壁均經拋光打磨處理；

3.根據權利要求1所述的一種飼養室地面清潔裝置，其特征在于：兩個所述收縮電缸(6)的底端均與滑框板(1)頂端固定連接，兩個所述連接塊(4)均與滑框板(1)外壁滑動連接。

4.根據權利要求1所述的一種飼養室地面清潔裝置，其特征在于：所述滑框板(1)的兩端均焊接有連接架(9)，且所述連接架(9)的橫截面形狀為l形，兩個所述連接架(9)之間焊接有支撐架(10)，所述支撐架(10)的兩側均安裝有滾動連接的移動輪(11)。

5.根據權利要求1所述的一種飼養室地面清潔裝置，其特征在于：兩個所述連接軟管(15)均與分流管(16)之間固定連接，兩個所述連接軟管(15)關于分流管(16)對稱設置。

6.根據權利要求1所述的一種飼養室地面清潔裝置，其特征在于：多個所述噴頭(20)從左到右依次等距排列，所述噴頭(20)的頂端內壁直徑小于其底端內壁直徑；

技術總結
本技術公開了一種飼養室地面清潔裝置，具體涉及飼養清潔技術領域，主要包括滑框板，而滑框板的內壁固定安裝有滑桿，并且滑桿的外壁設有兩個滑動連接的套接滑塊，兩個套接滑塊的一側均設有調節清潔機構；其中，調節清潔機構包括固定設置在套接滑塊一側的連接塊；其中調節清潔機構還包括擴展刮板、收縮電缸；擴展刮板固定在連接塊底端。本技術采用調節清潔機構，通過啟動兩個收縮電缸，兩個連接塊之間距離變大，兩個擴展刮板之間距離變大，兩個擴展刮板以及一個支撐板橫向傾斜面積變大，根據飼養室地面清潔面積調節刮動擴展面積，清潔適用范圍更廣。

技術研發人員：楊鋒,孫鑒弘,張琳凡,寶塔娜,魏玉兵,姬宏偉
受保護的技術使用者：張掖市鑫山湖農牧發展有限公司
技術研發日：20240427
技術公布日：2025/3/20
