本技術涉及瓜簍種植輔助網架，尤其涉及一種瓜簍種植輔助網架。

背景技術：

1、瓜簍，又稱藥瓜、野瓜、吊瓜、野葫蘆，葫蘆科栝樓屬，多年生藤本植物，塊根圓柱狀富含淀粉，在種植瓜簍時需要網架輔助其生長。

2、但現有種植網架具有一定的高度，瓜蔞受到大風刮動時會掉落在地面上，難以對瓜蔞起到保護作用；種植網固定在瓜簍的架子上，種植網不便根據需求安裝拆卸。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種瓜簍種植輔助網架。

2、為了解決現有技術存在的問題，本實用新型采用了如下技術方案：

3、一種瓜簍種植輔助網架，包括固定桿，所述固定桿呈t形柱狀，兩個所述固定桿的上表面均開設有隱藏槽，兩個所述固定桿的一側均固定連接有電動機，兩個所述電動機的輸出端均固定連接有轉動軸，兩個所述轉動軸分別轉動在兩個隱藏槽的內部，兩個所述轉動軸的外表面均固定連接有傳動齒輪，兩個所述傳動齒輪分別轉動在兩個隱藏槽的內部，兩個所述隱藏槽的內部均滑動連接有升降桿，兩個所述升降桿的一側均固定連接有齒條，兩個所述傳動齒輪的外表面分別嚙合在兩個齒條的一側，兩個所述升降桿的兩端均固定連接有限位機構。

4、優選地，所述限位機構包括限位塊，所述限位塊設置在兩個升降桿的兩端，兩個所述隱藏槽的內部均開設有兩個限位槽，所述限位塊滑動在限位槽的內部。

5、優選地，兩個所述升降桿的上表面均螺紋連接有螺紋桿，兩個所述螺紋桿的上端均固定連接有矩形塊狀的轉動塊。

6、優選地，兩個所述轉動塊的兩端均滑動連接有伸縮桿，兩個所述轉動塊的內部均開設有兩對矩形滑動槽，四個所述伸縮桿的一端均固定連接有矩形塊狀的滑動塊。

7、優選地，所述滑動塊的一端滑動在滑動槽的內部，所述滑動槽的長度小于轉動塊一半的長度。

8、優選地，四個所述伸縮桿的上表面均開設有凹槽，四個所述凹槽的內部均固定連接有彈簧，四個所述彈簧的上端均固定連接有圓柱狀的定位塊。

9、優選地，兩個所述轉動塊的上表面均開設有兩個圓形的定位孔，所述定位塊設置在定位孔的內部，兩個所述固定桿的下表面均固定連接有兩個錐形塊。

10、優選地，四個所述伸縮桿的上表面均固定連接有控制桿，四個所述控制桿的上表面固定連接有螺栓，四個所述螺栓之間設置有種植網。

11、與現有技術相比，本實用新型的有益效果是：

12、1、在本實用新型中，通過電動機帶動傳動齒輪轉動，通過傳動齒輪和齒條配合，使得升降桿移動，將螺紋桿旋轉插入升降桿的上表面，便于根據瓜蔞調節輔助網架的高度，防止瓜蔞掉落在地面上，對瓜蔞起到保護作用；

13、2、在本實用新型中，將定位塊和彈簧收縮到凹槽的內部，將伸縮桿從轉動塊的兩端內部滑出，通過彈簧將定位塊卡合在另一個定位孔的內部，將種植網的四角分別設置在四個螺栓上，根據需求延伸控制桿之間的位置，種植網便于根據需求安裝拆卸。

技術特征：

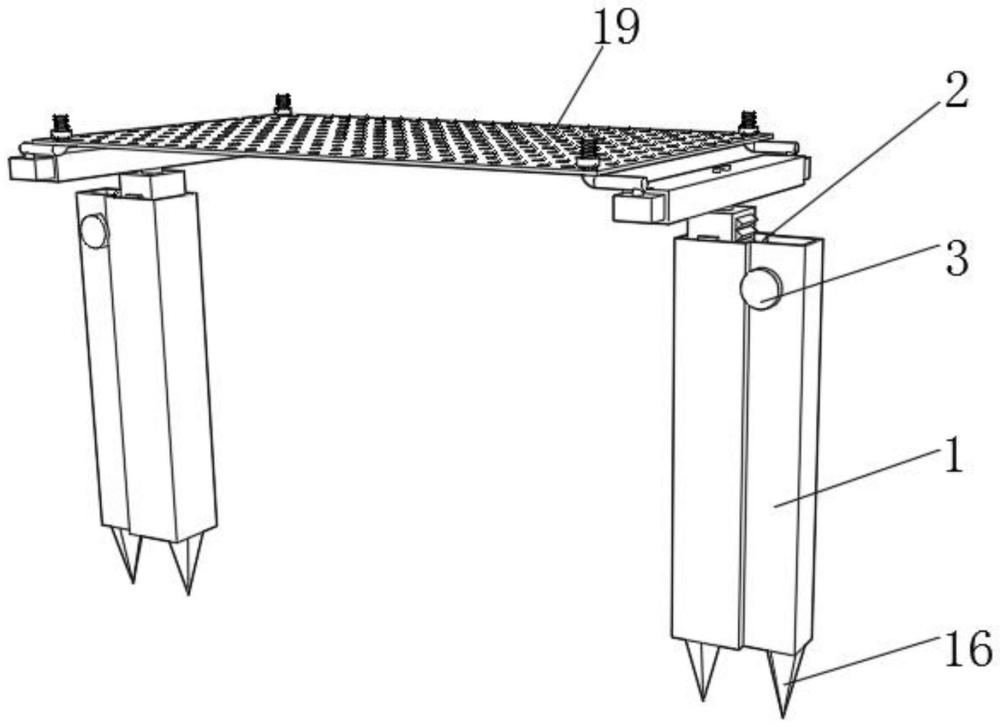

1.一種瓜簍種植輔助網架，包括固定桿(1)，其特征在于：所述固定桿(1)呈t形柱狀，兩個所述固定桿(1)的上表面均開設有隱藏槽(2)，兩個所述固定桿(1)的一側均固定連接有電動機(3)，兩個所述電動機(3)的輸出端均固定連接有轉動軸，兩個所述轉動軸分別轉動在兩個隱藏槽(2)的內部，兩個所述轉動軸的外表面均固定連接有傳動齒輪(4)，兩個所述傳動齒輪(4)分別轉動在兩個隱藏槽(2)的內部，兩個所述隱藏槽(2)的內部均滑動連接有升降桿(5)，兩個所述升降桿(5)的一側均固定連接有齒條(6)，兩個所述傳動齒輪(4)的外表面分別嚙合在兩個齒條(6)的一側，兩個所述升降桿(5)的兩端均固定連接有限位機構。

2.根據權利要求1所述的一種瓜簍種植輔助網架，其特征在于：所述限位機構包括限位塊(7)，所述限位塊(7)設置在兩個升降桿(5)的兩端，兩個所述隱藏槽(2)的內部均開設有兩個限位槽，所述限位塊(7)滑動在限位槽的內部。

3.根據權利要求1所述的一種瓜簍種植輔助網架，其特征在于：兩個所述升降桿(5)的上表面均螺紋連接有螺紋桿(8)，兩個所述螺紋桿(8)的上端均固定連接有矩形塊狀的轉動塊(9)。

4.根據權利要求3所述的一種瓜簍種植輔助網架，其特征在于：兩個所述轉動塊(9)的兩端均滑動連接有伸縮桿(10)，兩個所述轉動塊(9)的內部均開設有兩對矩形滑動槽(11)，四個所述伸縮桿(10)的一端均固定連接有矩形塊狀的滑動塊(12)。

5.根據權利要求4所述的一種瓜簍種植輔助網架，其特征在于：所述滑動塊(12)的一端滑動在滑動槽(11)的內部，所述滑動槽(11)的長度小于轉動塊(9)一半的長度。

6.根據權利要求4所述的一種瓜簍種植輔助網架，其特征在于：四個所述伸縮桿(10)的上表面均開設有凹槽，四個所述凹槽的內部均固定連接有彈簧(13)，四個所述彈簧(13)的上端均固定連接有圓柱狀的定位塊(14)。

7.根據權利要求6所述的一種瓜簍種植輔助網架，其特征在于：兩個所述轉動塊(9)的上表面均開設有兩個圓形的定位孔(15)，所述定位塊(14)設置在定位孔(15)的內部，兩個所述固定桿(1)的下表面均固定連接有兩個錐形塊(16)。

8.根據權利要求6所述的一種瓜簍種植輔助網架，其特征在于：四個所述伸縮桿(10)的上表面均固定連接有控制桿(17)，四個所述控制桿(17)的上表面固定連接有螺栓(18)，四個所述螺栓(18)之間設置有種植網(19)。

技術總結
本技術公開了一種瓜簍種植輔助網架，涉及瓜簍種植輔助網架技術領域，包括固定桿，固定桿呈T形柱狀，兩個固定桿的上表面均開設有隱藏槽，兩個固定桿的一側均固定連接有電動機，兩個電動機的輸出端均固定連接有轉動軸，兩個轉動軸分別轉動在兩個隱藏槽的內部，兩個轉動軸的外表面均固定連接有傳動齒輪，兩個傳動齒輪分別轉動在兩個隱藏槽的內部，兩個隱藏槽的內部均滑動連接有升降桿，兩個升降桿的一側均固定連接有齒條。本技術通過電動機帶動傳動齒輪轉動，通過傳動齒輪和齒條配合，使得升降桿移動，將螺紋桿旋轉插入升降桿的上表面，便于根據瓜蔞調節輔助網架的高度，防止瓜蔞掉落在地面上，對瓜蔞起到保護作用。

技術研發人員：管小兵,汪勝華,張娟,葛鋒,朱軍軍,方傳兵
受保護的技術使用者：安徽皖新分子材料有限公司
技術研發日：20240403
技術公布日：2025/4/28
