本技術涉及動力優化傳動裝置，特別涉及一種新型多功能割草機動力優化傳動裝置。

背景技術：

1、割草機的傳動效率在使用時受到灰塵雜質的影響，導致傳動效率降低，導致割草機的實用性降低，且割草機的傳動組件的清潔工作浪費時間，中國專利網公開的“一種割草機傳動裝置”，其申請號為“201320198527.0”，該裝置通過殼體、傳動軸、鎖緊螺母，隔離傳動組件的傳動軸，以此降低外界因素對于傳動效率的影響，但該裝置在清潔傳動組件時依舊需要完全拆卸割草機浪費時間。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種新型多功能割草機動力優化傳動裝置，降低外界因素對于傳動效率的影響，同時提高清潔割草機傳動組件的便捷性，降低割草機清洗工作的整體難度。

2、本實用新型還提供具有上述一種新型多功能割草機動力優化傳動裝置，包括：機架，所述機架的上端固定連接有安裝板，所述安裝板的上表面固定連接有發動機，所述發動機的傳動軸貫穿安裝板，所述發動機傳動軸的下端固定連接有刀具，所述安裝板的下表面設置有防護管，所述發動機的傳動軸位于防護管的內部，所述防護管的上端螺紋連接有安裝法蘭，所述安裝法蘭的上端與安裝板螺紋連接，所述防護管的內部滑動連接有兩個定位片，兩個所述定位片之間卡接清潔海綿，所述清潔海綿與發動機的傳動軸緊密接觸，兩個所述定位片的上表面分別固定連接有兩個連接桿、兩個固定桿，所述連接桿的上端貫穿位于上方的定位片，位于上方所述定位片的上表面被連接桿貫穿處設置有固定卡扣。

3、根據本實用新型所述的一種新型多功能割草機動力優化傳動裝置，所述機架的表面固定連接有隔離罩，所述安裝板、發動機均位于隔離罩的內部。提高割草機的防護性能。

4、根據本實用新型所述的一種新型多功能割草機動力優化傳動裝置，所述安裝法蘭的下表面設置有限位凹槽，所述固定桿、連接桿兩者的上端均位于限位凹槽的內部。避免固定桿、連接桿影響安裝穩定性。

5、根據本實用新型所述的一種新型多功能割草機動力優化傳動裝置，位于上方所述定位片的上表面設置有收納凹槽，所述固定卡扣位于收納凹槽的內部。提高防護管內部部件的緊密性。

6、根據本實用新型所述的一種新型多功能割草機動力優化傳動裝置，所述防護管的下端螺紋連接有底蓋。提高防護管的封閉效果。

7、根據本實用新型所述的一種新型多功能割草機動力優化傳動裝置，所述底蓋的上表面固定連接有吸油棉，所述吸油棉與發動機的傳動軸緊密接觸。避免潤滑劑泄漏。

8、根據本實用新型所述的一種新型多功能割草機動力優化傳動裝置，所述安裝法蘭的內壁固定連接有橡膠套，所述橡膠套的內壁與發動機的傳動軸緊密接觸。降低振動損傷。

9、有益效果

10、1、與現有技術相比，該一種新型多功能割草機動力優化傳動裝置，通過防護管、定位片、清潔海綿、連接桿、固定卡扣，降低外界因素對于割草機傳動效率的影響，并提高清潔割草機傳動組件的便捷性。

11、與現有技術相比，該一種新型多功能割草機動力優化傳動裝置，通過收納凹槽、限位凹槽、底蓋、吸油棉、橡膠套，提高割草機各個部件之間的緊密性，提高割草機部件在使用時的穩定性，減少割草機使用過程中的受損情況。

技術特征：

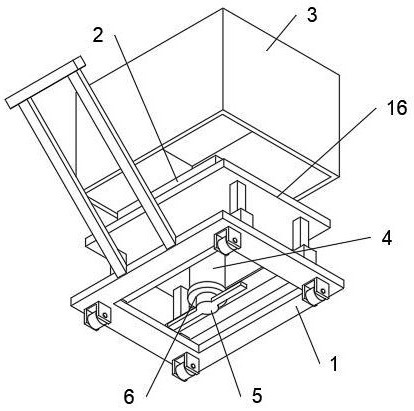

1.一種新型多功能割草機動力優化傳動裝置，其特征在于，包括：機架(1)，所述機架(1)的上端固定連接有安裝板(16)，所述安裝板(16)的上表面固定連接有發動機(2)，所述發動機(2)的傳動軸貫穿安裝板(16)，所述發動機(2)傳動軸的下端固定連接有刀具(5)；

2.根據權利要求1所述的一種新型多功能割草機動力優化傳動裝置，其特征在于，所述機架(1)的表面固定連接有隔離罩(3)，所述安裝板(16)、發動機(2)均位于隔離罩(3)的內部。

3.根據權利要求1所述的一種新型多功能割草機動力優化傳動裝置，其特征在于，所述安裝法蘭(13)的下表面設置有限位凹槽(15)，所述固定桿(9)、連接桿(10)兩者的上端均位于限位凹槽(15)的內部。

4.根據權利要求1所述的一種新型多功能割草機動力優化傳動裝置，其特征在于，位于上方所述定位片(7)的上表面設置有收納凹槽(12)，所述固定卡扣(11)位于收納凹槽(12)的內部。

5.根據權利要求1所述的一種新型多功能割草機動力優化傳動裝置，其特征在于，所述防護管(4)的下端螺紋連接有底蓋(6)。

6.根據權利要求5所述的一種新型多功能割草機動力優化傳動裝置，其特征在于，所述底蓋(6)的上表面固定連接有吸油棉(14)，所述吸油棉(14)與發動機(2)的傳動軸緊密接觸。

7.根據權利要求1所述的一種新型多功能割草機動力優化傳動裝置，其特征在于，所述安裝法蘭(13)的內壁固定連接有橡膠套(17)，所述橡膠套(17)的內壁與發動機(2)的傳動軸緊密接觸。

技術總結
本技術公開了一種新型多功能割草機動力優化傳動裝置，其包括：機架，機架的上端固定連接有安裝板，安裝板的上表面固定連接有發動機，發動機傳動軸的下端固定連接有刀具，安裝板的下表面設置有防護管，發動機的傳動軸位于防護管的內部，防護管的上端螺紋連接有安裝法蘭，安裝法蘭的上端與安裝板螺紋連接，防護管的內部滑動連接有兩個定位片，兩個定位片之間卡接清潔海綿，兩個定位片的上表面分別固定連接有兩個連接桿、兩個固定桿，連接桿的上端貫穿位于上方的定位片，位于上方定位片的上表面被連接桿貫穿處設置有固定卡扣。通過以上裝置，降低外界因素對于傳動效率的影響，并提高清潔傳動組件的便捷性。
