本發明涉及醫療，更具體地說，本發明為一種心血管支架置入低輻射劑量造影系統。

背景技術：

1、心血管造影其基本原理是將注入造影劑前后拍攝的兩幀x線圖像經數字化輸入圖像計算機，通過減影、增強和再成像過程把血管造影影像上的骨與軟組織影像消除來獲得清晰的純血管影像，是電子計算機與常規x線血管造影相結合的一種檢查方法，造影設備主要采用的是平板探測器，有別于過去影像增強型造影設備，平板探測器型的造影具備空間分辨率高；成像的動態范圍大；余輝小，可作快速采集；需要的射線劑量低等優勢，新一代的三維圖像融合dsa系統更加體現了滿足多種臨床需求的特點，從外觀形式上來看，造影設備分為落地式、懸吊式兩種。

2、但是其在實際使用時，仍舊存在一些缺點，如：目前的造影設備在對患者進行攝影時，由于各類人群的身高和體形不同，在實際使用時，造影設備的高度調節范圍有限，無法滿足身高差異較大人群的實際使用，同時其裝置在調節時，單次調節距離的跨度較大，速度無法有效控制，導致人員很難保證造影設備在連續拍攝時的清晰度，從而給后續的觀察帶來了難度。

3、針對現有的結構及缺失予以研究改良，提供心血管支架置入低輻射劑量造影系統，以期達到更具有實用性價值的目的。

技術實現思路

1、為了克服現有技術的上述缺陷，本發明的實施例提供一種心血管支架置入低輻射劑量造影系統，通過設置驅動調節組件以及固定面板和支撐側架，利用其幾者的相互配合，首先，操作人員將固定握把握住，接著逆時針旋轉，此時固定握把帶動第二皮帶輪進行旋轉，進而通過第二皮帶輪帶動連接皮帶進行逆時針旋轉，然后連接皮帶帶動其頂端的第一皮帶輪旋轉，最后通過第一皮帶輪帶動其側面的驅動齒輪做同步旋轉，此時驅動齒輪嚙合帶動固定面板背部一側的固定齒條板進行向上移動，從而對固定面板正面的掃描區域板進行高度抬升，反之可順時針旋轉固定握把，從而使得固定面板向下移動調節，進而提升其裝置的靈活性，滿足不同身高類型的患者的要求，同時在轉動時，最小單位為齒輪的一個齒牙距離，從而提升設備調節時的精度，并且通過握把控制齒輪和皮帶的旋轉，使其穩定性非常高，因此在顯影時，清晰度得到優化，方便了后續的觀測，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種心血管支架置入低輻射劑量造影系統，包括支撐側架，所述支撐側架的側面固定連接有站立板，所述支撐側架的頂端開設有固定滑槽，所述支撐側架的側面固定安裝有第一固定套筒，所述支撐側架的內部滑動套接有固定面板，所述固定面板的側面內部嵌入有掃描區域板，所述支撐側架的表面開設有圓形轉口，所述固定面板的側面固定連接有驅動調節結構，所述圓形轉口的內部轉動套接有鎖緊結構，所述支撐側架的另一端固定有第二固定套筒。

3、在一個優選地實施方式中，所述驅動調節結構包括一對相互對稱的固定齒條板，兩個所述固定齒條板的內側共同連接有加強筋板，其中一個所述固定齒條板的側面嚙合連接有驅動齒輪，所述驅動齒輪的頂端固定連接有第一皮帶輪，所述驅動齒輪的另一端固定套接有固定轉軸，所述第一皮帶輪的表面貼合設置有連接皮帶。

4、在一個優選地實施方式中，所述連接皮帶的另一端內側貼合設置有第二皮帶輪，所述第二皮帶輪的頂端固定連接有固定握把，所述第二皮帶輪的底端固定安裝有連接轉軸，另一個所述固定齒條板的側面嚙合連接有從動齒輪，所述從動齒輪的底端設置有轉軸，所述轉軸的底端延伸至第二固定套筒的內部，并與其轉動套接。

5、在一個優選地實施方式中，所述鎖緊結構包括夾緊轉板，所述夾緊轉板的側面一體形成有限位背板，所述夾緊轉板的另一側面開設有弧形口，所述夾緊轉板的底端固定安裝有轉動板。

6、在一個優選地實施方式中，所述轉動板的側面固定連接有固定轉桿，所述夾緊轉板的底端固定安裝有壓縮彈簧。

7、在一個優選地實施方式中，所述壓縮彈簧的另一端固定安裝有固定背板，所述固定背板的左右兩側面均鑲嵌連接有連接側板。

8、在一個優選地實施方式中，兩個所述連接側板的表面均開設有貫穿孔，所述貫穿孔的內部可拆卸插入有鎖緊插銷。

9、在一個優選地實施方式中，所述固定背板的側面與支撐側架的表面固定安裝所述壓縮彈簧呈四十五至六十度夾角設置于夾緊轉板的底端處。

10、在一個優選地實施方式中，所述固定滑槽的左右兩側分別與兩個所述固定齒條板的外側位于同一水平線之上，所述驅動齒輪和固定齒條板的表面均勻涂布有一層潤滑油脂，所述固定轉軸的底端延伸至第二固定套筒的內部并轉動套接。

11、本發明的技術效果和優點：

12、1、本發明通過設置了驅動調節組件以及固定面板和支撐側架，利用其幾者的相互配合，首先，操作人員將固定握把握住，接著逆時針旋轉，此時固定握把帶動第二皮帶輪進行旋轉，進而通過第二皮帶輪帶動連接皮帶進行逆時針旋轉，然后連接皮帶帶動其頂端的第一皮帶輪旋轉，最后通過第一皮帶輪帶動其側面的驅動齒輪做同步旋轉，此時驅動齒輪嚙合帶動固定面板背部一側的固定齒條板進行向上移動，從而對固定面板正面的掃描區域板進行高度抬升，反之可順時針旋轉固定握把，從而使得固定面板向下移動調節，進而提升其裝置的靈活性，滿足不同身高類型的患者的要求，同時在轉動時，最小單位為齒輪的一個齒牙距離，從而提升設備調節時的精度，并且通過握把控制齒輪和皮帶的旋轉，使其穩定性非常高，因此在顯影時，清晰度得到優化，方便了后續的觀測，提升了設備整體的工作效果；

13、2、本發明通過設置了驅動調節組件和鎖緊結構以及支撐側架，利用其幾者的相互配合，后續通過鎖緊插銷可將夾緊轉板側面的限位背板進行阻攔，從而對其進行鎖緊，同時可以從貫穿孔內抽出，進而對夾緊轉板放松，從而達到靈活安裝的效果，并且利用壓縮彈簧對夾緊轉板進行壓緊，使其一側的弧形口貼合夾緊到連接轉軸的表面，進而對其進行鎖緊，從而對兩個皮帶輪進行鎖緊，對其設備進行限位固定和保護，進而對裝置整體進行有效鎖定，防止其發生旋轉；

14、3、本發明通過設置了壓縮彈簧和轉動板，利用壓縮彈簧的彈力可自動帶動夾緊轉板旋轉夾緊至連接轉軸的表面，提升其裝置的自動化程度，并且在夾緊轉板在轉動過程中，以轉動板一側固定轉桿的圓心為基礎，做圓周運動，以此提高轉動板在旋轉夾緊過程中的穩定性和順滑程度，提升其裝置的實用性。

技術特征：

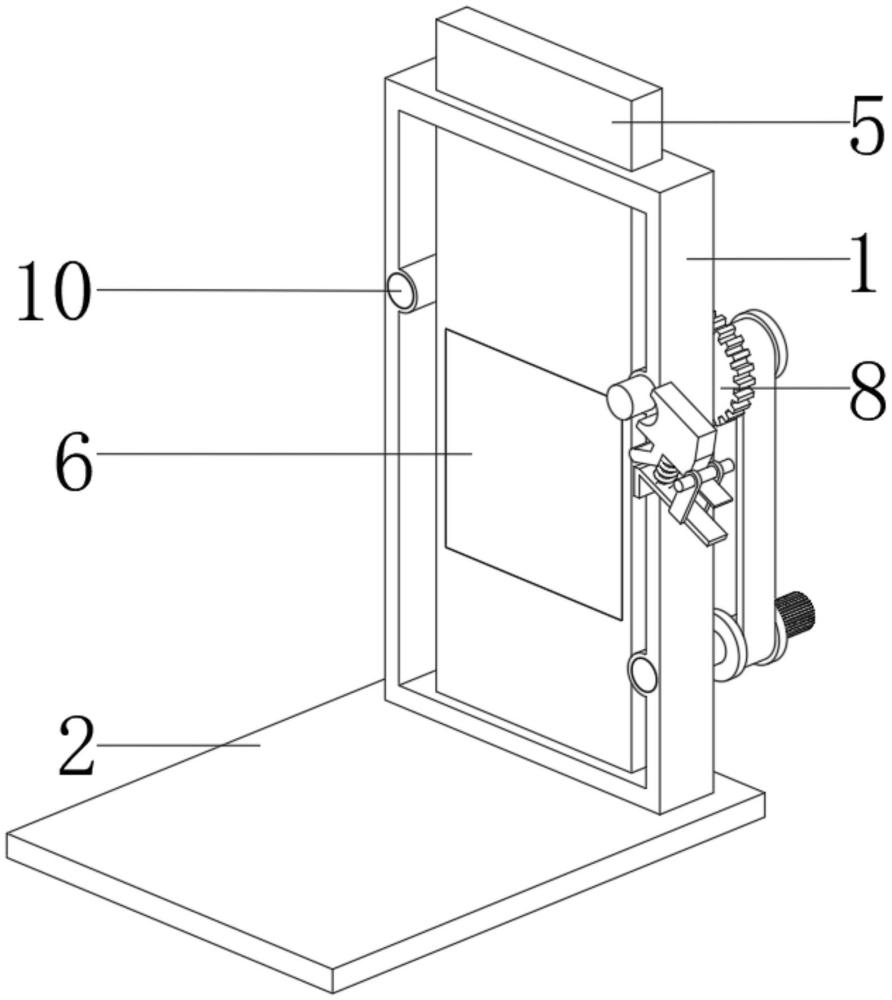

1.一種心血管支架置入低輻射劑量造影系統，包括支撐側架(1)，所述支撐側架(1)的側面固定連接有站立板(2)，其特征在于：所述支撐側架(1)的頂端開設有固定滑槽(3)，所述支撐側架(1)的側面固定安裝有第一固定套筒(4)，所述支撐側架(1)的內部滑動套接有固定面板(5)，所述固定面板(5)的側面內部嵌入有掃描區域板(6)，所述支撐側架(1)的表面開設有圓形轉口(7)，所述固定面板(5)的側面固定連接有驅動調節結構(8)，所述圓形轉口(7)的內部轉動套接有鎖緊結構(9)，所述支撐側架(1)的另一端固定有第二固定套筒(10)。

2.根據權利要求1所述的一種心血管支架置入低輻射劑量造影系統，其特征在于：所述驅動調節結構(8)包括一對相互對稱的固定齒條板(81)，兩個所述固定齒條板(81)的內側共同連接有加強筋板(82)，其中一個所述固定齒條板(81)的側面嚙合連接有驅動齒輪(83)，所述驅動齒輪(83)的頂端固定連接有第一皮帶輪(84)，所述驅動齒輪(83)的另一端固定套接有固定轉軸(85)，所述第一皮帶輪(84)的表面貼合設置有連接皮帶(86)。

3.根據權利要求2所述的一種心血管支架置入低輻射劑量造影系統，其特征在于：所述連接皮帶(86)的另一端內側貼合設置有第二皮帶輪(87)，所述第二皮帶輪(87)的頂端固定連接有固定握把(88)，所述第二皮帶輪(87)的底端固定安裝有連接轉軸(89)，另一個所述固定齒條板(81)的側面嚙合連接有從動齒輪(891)，所述從動齒輪(891)的底端設置有轉軸，所述轉軸的底端延伸至第二固定套筒(10)的內部，并與其轉動套接。

4.根據權利要求1所述的一種心血管支架置入低輻射劑量造影系統，其特征在于：所述鎖緊結構(9)包括夾緊轉板(91)，所述夾緊轉板(91)的側面一體形成有限位背板(92)，所述夾緊轉板(91)的另一側面開設有弧形口(93)，所述夾緊轉板(91)的底端固定安裝有轉動板(94)。

5.根據權利要求4所述的一種心血管支架置入低輻射劑量造影系統，其特征在于：所述轉動板(94)的側面固定連接有固定轉桿(95)，所述夾緊轉板(91)的底端固定安裝有壓縮彈簧(96)。

6.根據權利要求5所述的一種心血管支架置入低輻射劑量造影系統，其特征在于：所述壓縮彈簧(96)的另一端固定安裝有固定背板(97)，所述固定背板(97)的左右兩側面均鑲嵌連接有連接側板(98)。

7.根據權利要求6所述的一種心血管支架置入低輻射劑量造影系統，其特征在于：兩個所述連接側板(98)的表面均開設有貫穿孔(99)，所述貫穿孔(99)的內部可拆卸插入有鎖緊插銷(991)。

8.根據權利要求6所述的一種心血管支架置入低輻射劑量造影系統，其特征在于：所述固定背板(97)的側面與支撐側架(1)的表面固定安裝所述壓縮彈簧(96)呈四十五至六十度夾角設置于夾緊轉板(91)的底端處。

9.根據權利要求2所述的一種心血管支架置入低輻射劑量造影系統，其特征在于：所述固定滑槽(3)的左右兩側分別與兩個所述固定齒條板(81)的外側位于同一水平線之上，所述驅動齒輪(83)和固定齒條板(81)的表面均勻涂布有一層潤滑油脂，所述固定轉軸(85)的底端延伸至第二固定套筒(10)的內部并轉動套接。

技術總結
本發明公開了一種心血管支架置入低輻射劑量造影系統，包括支撐側架，所述支撐側架的側面固定連接有站立板，所述支撐側架的頂端開設有固定滑槽，所述支撐側架的側面固定安裝有第一固定套筒，所述支撐側架的內部滑動套接有固定面板。本發明通過設置了驅動調節組件以及固定面板和支撐側架，利用其幾者的相互配合，首先，操作人員將固定握把握住，接著逆時針旋轉，通過第一皮帶輪帶動其側面的驅動齒輪做同步旋轉，此時驅動齒輪嚙合帶動固定面板背部一側的固定齒條板進行向上移動，從而對固定面板正面的掃描區域板進行高度抬升，反之可順時針旋轉固定握把，從而使得固定面板向下移動調節，進而提升其裝置的靈活性，滿足不同身高類型的患者的要求。

技術研發人員：馬藝杰,陳培
受保護的技術使用者：河南省胸科醫院
技術研發日：
技術公布日：2025/4/28
