本技術涉及農業害蟲防治領域，具體涉及一種智能培育式昆蟲發育進度監測儀。

背景技術：

1、在農業產生的過程中，取食作物營養器官，對作物的生長發育帶來不良影響，使作物產量降低、品質下降的昆蟲我們統稱為農業害蟲，農業害蟲每年越冬后的發育進度是整個作物生長季蟲害發生預測與防治的最重要基礎。

2、而現有技術中，一般通過人工田間觀察的手段進行害蟲發育進度的了解，但是，有些害蟲發育環境是在隱藏之處(植物莖稈內部)，人工觀察費時費力，而且容易造成漏數漏報。因此，通過肉眼觀察的手段難以及時準確的了解昆蟲發育進度，造成對未來防治預測預報錯誤。

技術實現思路

1、為解決上述問題，本實用新型提供了一種智能培育式昆蟲發育進度監測儀，本實用新型是通過以下技術方案來實現的。

2、一種智能培育式昆蟲發育進度監測儀，包括：

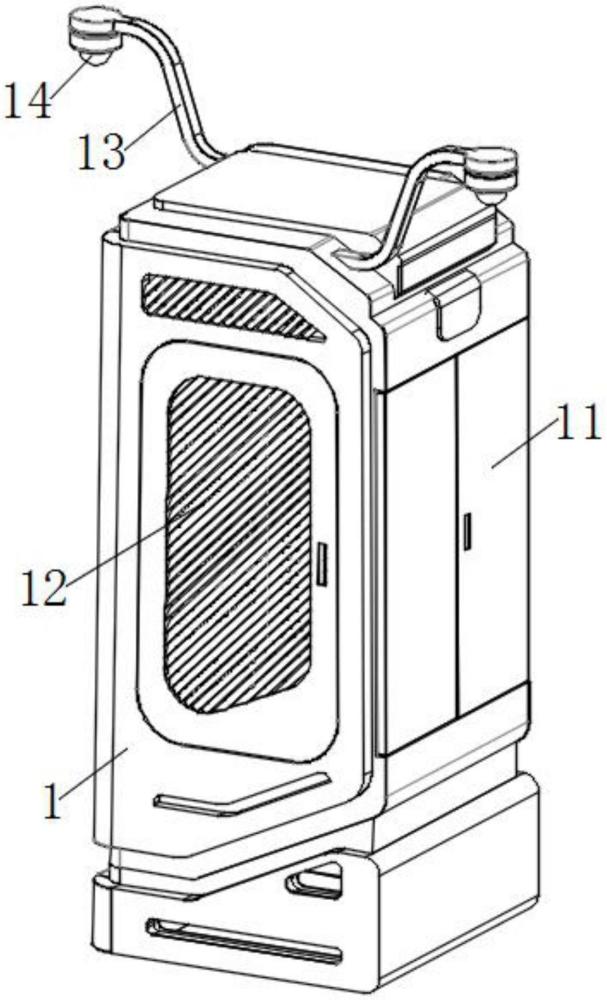

3、培育箱，所述培育箱的右側板上設有對開的箱門，培育箱的其余側板上固接有百葉窗，培育箱的頂部通過支桿固接有兩個田間監測攝像頭；

4、培育系統，所述培育系統設置在培育箱的左側內壁，用于對昆蟲的幼蟲進行培育；

5、供水系統，所述供水系統用于對培育系統進行供水；

6、發育監測系統，所述發育監測系統設置在培育箱的右側內壁，用于對昆蟲的發育進度進行監測。

7、優選的，所述培育系統包括殼體、橫管和豎管；所述殼體固接在培育箱的左側內壁，所述橫管固接在殼體內，并豎向間隔設置，所述橫管的兩端固接有彎管，所述豎管的兩端與彎管對接，豎管前后交錯布置，橫管和豎管所組成的形狀為蛇形，橫管的上部沿其長度方向均勻插接固定有培育試管，所述培育試管用于盛裝昆蟲的幼蟲進行培育，殼體上對應培育試管的位置開設有窗口。

8、優選的，所述供水系統包括水箱和水泵，所述培育試管的底部為錐形開口狀，且培育試管的底部填充有棉花層，所述橫管的兩端上部開設有半圓形的溢流口，所述水箱固接在培育箱的后側底部，最底部的橫管與水箱導通，所述水泵固接在水箱上，水泵的進口和出口分別固接有進水管和出水管，所述進水管的頭部插入到水箱的內腔下部，所述出水管的頭部伸入到最頂部的豎管中。

9、優選的，其中一個橫管內固接有濕度傳感器，所述水箱上固接有plc控制器，所述plc控制器的電源接口與外部電源電性連接，plc控制器的信號輸入端與濕度傳感器電性連接，plc控制器的控制輸出端通過第一時間繼電開關電性連接水泵。

10、優選的，所述發育監測系統包括安裝架和發育監測攝像頭，所述安裝架為矩形，安裝架固接在培育箱的右側內壁，安裝架內轉動連接有往復絲桿，安裝架的頂部固接有電機，所述電機用于驅動往復絲桿轉動，所述發育監測攝像頭的后側固接有升降座，所述升降座與往復絲桿嚙合，安裝架上固接有導軌，所述升降座與導軌滑動連接。

11、優選的，所述plc控制器的控制輸出端通過第二時間繼電開關電性連接電機。

12、本實用新型的有益效果是，將培養箱放置在田間，將收集的越冬害蟲幼蟲在培育系統中進行培育，在培育的過程中，通過供水系統對培育系統進行供水，以提供幼蟲發育所需的水分，幼蟲在培育系統中進行生長發育，通過發育監測系統對幼蟲發育進度進行監測，記錄越冬害蟲的發育動態，為害蟲的防治提供指導。

技術特征：

1.一種智能培育式昆蟲發育進度監測儀，其特征在于，包括：

2.根據權利要求1所述的一種智能培育式昆蟲發育進度監測儀，其特征在于，所述供水系統包括水箱和水泵，所述培育試管的底部為錐形開口狀，且培育試管的底部填充有棉花層，所述橫管的兩端上部開設有半圓形的溢流口，所述水箱固接在培育箱的后側底部，最底部的橫管與水箱導通，所述水泵固接在水箱上，水泵的進口和出口分別固接有進水管和出水管，所述進水管的頭部插入到水箱的內腔下部，所述出水管的頭部伸入到最頂部的豎管中。

3.根據權利要求2所述的一種智能培育式昆蟲發育進度監測儀，其特征在于，其中一個橫管內固接有濕度傳感器，所述水箱上固接有plc控制器，所述plc控制器的電源接口與外部電源電性連接，plc控制器的信號輸入端與濕度傳感器電性連接，plc控制器的控制輸出端通過第一時間繼電開關電性連接水泵。

4.根據權利要求3所述的一種智能培育式昆蟲發育進度監測儀，其特征在于，所述plc控制器的控制輸出端通過第二時間繼電開關電性連接電機。

技術總結
本技術公布了一種智能培育式昆蟲發育進度監測儀，包括培育箱培育系統、供水系統和發育監測系統，培育箱的右側板上設有對開的箱門，培育箱的其余側板上固接有百葉窗；培育系統設置在培育箱的左側內壁，用于對越冬幼蟲進行培育；供水系統用于對培育系統進行供水；發育監測系統設置在培育箱的右側內壁，用于對幼蟲的發育進度進行監測，本技術的有益效果是，將收集的越冬幼蟲在培育系統中進行培育，在培育的過程中，通過供水系統對培育系統進行供水，以提供幼蟲越冬后化蛹與羽化所需的水分，幼蟲在培育系統中進行生長發育，通過發育監測系統對幼蟲的發育情況進行監測，以便及時了解越冬幼蟲發育進度，為害蟲的防治提供指導。

技術研發人員：楊俊杰,蔡萬倫,王江兵,華紅霞,董帥
受保護的技術使用者：華中農業大學
技術研發日：20240612
技術公布日：2025/4/28
