本技術涉及茶種植，尤其涉及一種茶種植用自動噴灌裝置。

背景技術：

1、隨著人類生產力的逐漸提高，人們在茶葉種植領域也得到了技術方面的提高，中國種栽茶葉已有六千多年的歷史，飲茶原始于中國，茶葉可以直接用開水泡，也可以煮茶，在茶葉種植過程中，需要使用噴灌裝置對茶樹進行灌溉，以保證茶樹得到充分的水分，提高茶葉生產的質量。

2、噴灌裝置的使用雖然可以降低種植人員的勞動量，但是，噴灌裝置在對茶樹進行噴灌的過程中，只能對固定范圍的茶樹進行噴灌，不能通過自動移動位置的方式來對更多的茶樹進行噴灌，噴灌范圍較小，使用效果較差。

3、因此，有必要提供一種茶種植用自動噴灌裝置解決上述技術問題。

技術實現思路

1、為解決現有的茶種植用噴灌裝置不能通過自動移動位置的方式來對更多的茶樹進行噴灌的技術問題，本實用新型提供一種茶種植用自動噴灌裝置。

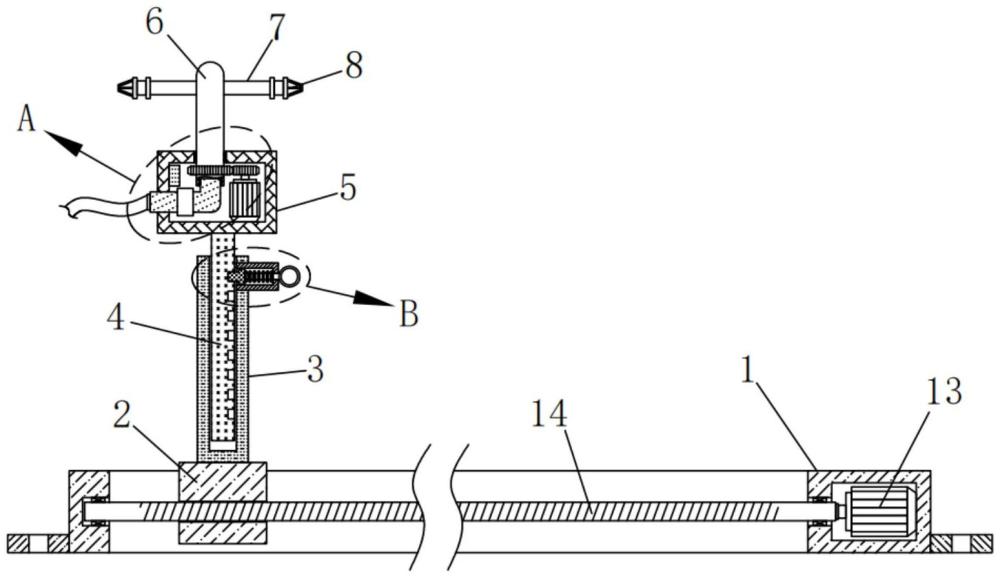

2、本實用新型提供的茶種植用自動噴灌裝置包括：底座，所述底座上開設有腔體和滑動槽；滑塊，所述滑塊滑動安裝在所述滑動槽的內壁上；套筒，所述套筒焊接在所述滑塊的頂部，所述套筒上滑動安裝有滑桿，所述滑桿的一側開設有多個卡槽；箱體，所述箱體固定安裝在所述滑桿的頂端；分流管，所述分流管轉動安裝在所述箱體上；兩個安裝管，兩個所述安裝管均固定安裝在所述分流管上，兩個所述安裝管的一端均設置有用于噴灌茶樹的霧化噴頭；輸送管，所述輸送管固定安裝在所述箱體上，所述輸送管的一端與所述分流管的一端密封轉動連接；轉動機構，所述轉動機構安裝在所述箱體上，用于轉動多個霧化噴頭；移動機構，所述移動機構設置在所述底座上，用于移動滑塊；固定機構，所述固定機構裝配在所述套筒上，用于固定滑桿。

3、優選的，所述轉動機構包括第一電機、第一齒輪和第二齒輪，所述第一電機固定安裝在所述箱體的底部內壁上，所述第一齒輪固定套設在所述第一電機的輸出軸上，所述第二齒輪固定套設在所述分流管上，所述第二齒輪與所述第一齒輪相結合。

4、優選的，所述移動機構包括第二電機和往復螺桿，所述第二電機固定安裝在所述腔體的一側內壁上，所述往復螺桿轉動安裝在所述滑動槽的兩側內壁上，所述往復螺桿的一端延伸至所述腔體的內部，所述往復螺桿的一端與所述第二電機的輸出軸固定連接，所述往復螺桿與所述滑塊螺紋連接。

5、優選的，所述固定機構包括殼體、拉桿、彈簧和t型塊，所述殼體固定安裝在所述套筒上，所述拉桿滑動安裝在所述殼體上，所述彈簧滑動套設在所述拉桿上，所述t型塊固定安裝在所述拉桿的一端，所述t型塊與任意一個所述卡槽相適配。

6、優選的，所述輸送管上設置有水流傳感器，所述箱體的一側內壁上固定安裝有控制器。

7、優選的，所述箱體的一側開設有第一開口，所述腔體的一側內壁上開設有第二開口，所述第一開口和所述第二開口上均設置有密封門。

8、優選的，所述底座的兩側均固定安裝有固定板，兩個所述固定板上均開設有多個安裝孔。

9、與相關技術相比較，本實用新型提供的茶種植用自動噴灌裝置具有如下有益效果：

10、本實用新型提供一種茶種植用自動噴灌裝置，通過多個安裝孔能夠采用螺釘將該裝置穩定的安裝在茶園的地面上，通過水流傳感器和控制器的配合使用，能夠在水進入輸送管時自動啟動轉動機構和移動機構，進入輸送管的水最后會從兩個霧化噴頭噴灑出來，通過轉動機構能夠使兩個霧化噴頭采用轉動的方式對周圍的茶樹進行噴灌，通過移動機構能夠使兩個霧化噴頭采用移動位置的方式來對更多的茶樹進行噴灌，大大提升了噴灌范圍，使用效果較好，通過固定機構能夠將滑桿固定在套筒中，也能快速解除對滑桿的固定，滑桿的固定被解除后，便能通過上下抽動滑桿的方式來對兩個霧化噴頭的使用高度進行調節，調節較為方便。

技術特征：

1.一種茶種植用自動噴灌裝置，其特征在于，包括：

2.根據權利要求1所述的茶種植用自動噴灌裝置，其特征在于，所述轉動機構包括第一電機、第一齒輪和第二齒輪，所述第一電機固定安裝在所述箱體的底部內壁上，所述第一齒輪固定套設在所述第一電機的輸出軸上，所述第二齒輪固定套設在所述分流管上，所述第二齒輪與所述第一齒輪相結合。

3.根據權利要求1所述的茶種植用自動噴灌裝置，其特征在于，所述移動機構包括第二電機和往復螺桿，所述第二電機固定安裝在所述腔體的一側內壁上，所述往復螺桿轉動安裝在所述滑動槽的兩側內壁上，所述往復螺桿的一端延伸至所述腔體的內部，所述往復螺桿的一端與所述第二電機的輸出軸固定連接，所述往復螺桿與所述滑塊螺紋連接。

4.根據權利要求1所述的茶種植用自動噴灌裝置，其特征在于，所述固定機構包括殼體、拉桿、彈簧和t型塊，所述殼體固定安裝在所述套筒上，所述拉桿滑動安裝在所述殼體上，所述彈簧滑動套設在所述拉桿上，所述t型塊固定安裝在所述拉桿的一端，所述t型塊與任意一個所述卡槽相適配。

5.根據權利要求1所述的茶種植用自動噴灌裝置，其特征在于，所述輸送管上設置有水流傳感器，所述箱體的一側內壁上固定安裝有控制器。

6.根據權利要求1所述的茶種植用自動噴灌裝置，其特征在于，所述箱體的一側開設有第一開口，所述腔體的一側內壁上開設有第二開口，所述第一開口和所述第二開口上均設置有密封門。

7.根據權利要求1所述的茶種植用自動噴灌裝置，其特征在于，所述底座的兩側均固定安裝有固定板，兩個所述固定板上均開設有多個安裝孔。

技術總結
本技術提供一種茶種植用自動噴灌裝置。所述茶種植用自動噴灌裝置包括底座，所述底座上開設有腔體和滑動槽；滑塊，所述滑塊滑動安裝在所述滑動槽的內壁上；套筒，所述套筒焊接在所述滑塊的頂部，所述套筒上滑動安裝有滑桿，所述滑桿的一側開設有多個卡槽；箱體，所述箱體固定安裝在所述滑桿的頂端；分流管，所述分流管轉動安裝在所述箱體上；兩個安裝管，兩個所述安裝管均固定安裝在所述分流管上，兩個所述安裝管的一端均設置有用于噴灌茶樹的霧化噴頭。本技術提供的茶種植用自動噴灌裝置具有噴灌高度方便調節、噴灌范圍較大和使用效果較好的優點。

技術研發人員：黃飛,陳洪君
受保護的技術使用者：云南黃氏功夫茶茶業有限公司
技術研發日：20240524
技術公布日：2025/4/28
