本技術涉及蔬菜種植，尤其涉及一種蔬菜種植用育苗箱。

背景技術：

1、蔬菜是指可以做菜、烹飪成為食品的一類植物或菌類，蔬菜是人們日常飲食中必不可少的食物之一，蔬菜可提供人體所必需的多種維生素和礦物質等營養物質，在蔬菜種植的過程中，需要先對蔬菜的種子進行培育，培育出幼苗以后再種植到土地里，在對幼苗進行培育時就需要用到育苗箱。公開號：cn?218302515u公開了一種育苗箱，涉及農業種植技術領域。本實用新型包括恒溫恒濕箱本體，所述恒溫恒濕箱本體的內部等間距設置有水平向的育苗盒，所述育苗盒的內部等間距設置有隔板，所述隔板的外壁等間距固設有擋板，所述隔板與所述擋板相互垂直，所述育苗盒的底部對稱設置有底板，所述育苗盒的底部設置有驅動機構。本實用新型通過恒溫恒濕箱本體的內部等間距設置有水平向的育苗盒，育苗盒的內部等間距設置有相互垂直隔板與擋板，育苗盒的底部對稱設置有底板，育苗盒的底部設置有用于同時驅動兩個底板移動的驅動機構，可將底板拉開，將育苗盒內部的幼苗同時移出來，相較于一個個將幼苗移出來種植，這樣設計比較節省人力。但以上技術在使用過程中，無法對幼苗進行自動灌溉，需要工人手動對幼苗進行灑水作業，且育苗盒是層層疊放的，對幼苗補水作業帶來極大的不便利性，降低了工作效率，增強了工人的勞動強度和勞動時間。

技術實現思路

1、本實用新型的目的是為了解決上述背景技術中提出的技術問題。

2、本實用新型采用了如下技術方案：一種蔬菜種植用育苗箱，包括儲水箱和箱體，所述箱體與儲水箱固定連接，所述儲水箱的表面固定連接有水泵，所述水泵與儲水箱之間通過進水管連接，所述水泵的表面固定連接有軟管，所述箱體的內部表面固定連接有固定架，所述固定架的內部設置有螺桿，所述螺桿與固定架轉動連接，所述箱體的內部表面固定連接有電機，所述電機的輸出端固定連接有螺桿，所述螺桿的外圍轉動連接有支撐架，所述支撐架的內部滑動連接有噴灑管，所述軟管穿過箱體的一端與噴灑管固定連接，所述噴灑管的底部固定連接有噴灑頭。

3、較佳的，所述儲水箱的內部設置有過濾板，所述過濾板與儲水箱滑動連接。此處，方便對從圓孔中滴落到儲水箱中的水進行過濾，避免儲水箱中的水在循環使用時因為水中有雜質或者大顆粒沉淀物堵塞噴灑頭。

4、較佳的，所述箱體的正面轉動連接有箱門，所述箱門的表面鑲嵌有第一透明板。此處，可以通過第一透明板來觀察育苗槽內的幼苗發育和生長趨勢并記錄相關數據。

5、較佳的，所述儲水箱的表面鑲嵌有第二透明板，所述第二透明板的表面刻有刻度線。此處，方便通過觀察第二透明板來掌握儲水箱內的水位變化，方便對儲水箱內的水及時補充。

6、較佳的，所述箱體的表面開設有通風口，所述通風口在箱體的表面兩側對稱分布。此處，可以通過通風口使空氣產生對流將箱體中的空氣排出，同時對箱體的內部補入新鮮空氣，有利于幼苗的發育和生長。

7、較佳的，所述箱體的內部表面固定連接有滑塊，所述箱體內部設置有育苗槽，所述育苗槽的底部均勻開設有圓孔，所述育苗槽的表面兩側對稱開設有滑槽，所述滑塊與滑槽滑動連接。此處，可以通過滑槽與滑塊的配合方便工人將育苗槽從箱體中取出，提高了工作的便利性。

8、較佳的，所述育苗槽的表面固定連接有限位塊，所述限位塊與育苗槽之間形成的槽口的內部滑動連接有固定板，所述固定板的一端固定連接有磁鐵，所述滑塊的一端開設有插槽，所述磁鐵的另一面吸附在插槽的內部表面上。此處，可以通過將固定板滑動插設到插槽的內部對育苗槽進行固定，避免在移動和搬運育苗箱時育苗槽在箱體的內部發生晃動，同時通過設置的磁鐵，可以使固定板牢牢固定在插槽的內部。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，通過設置儲水箱、水泵、進水管、軟管和噴灑管以及噴灑頭，可以實現對育苗槽的幼苗進行自動補水作業，不需要人工對育苗槽內的幼苗進行補水，第一層育苗槽中的水會通過育苗槽底部的圓孔依次流入到下一層的育苗槽中，大大節省了人力和時間成本，同時通過設置電機、螺桿和支撐架，可以使得噴灑頭左右移動，可以均勻的灌溉幼苗。

11、2、本實用新型中，通過設置滑塊和滑槽，方便工人將育苗槽從箱體中取出，提高了工作的便利性，通過設置限位塊、固定板和插槽，可以對育苗槽進行固定，避免在移動和搬運育苗箱時，育苗槽在箱體的內部發生晃動，通過設置在固定板一端的磁鐵，可以使固定板牢牢固定在插槽的內部。

技術特征：

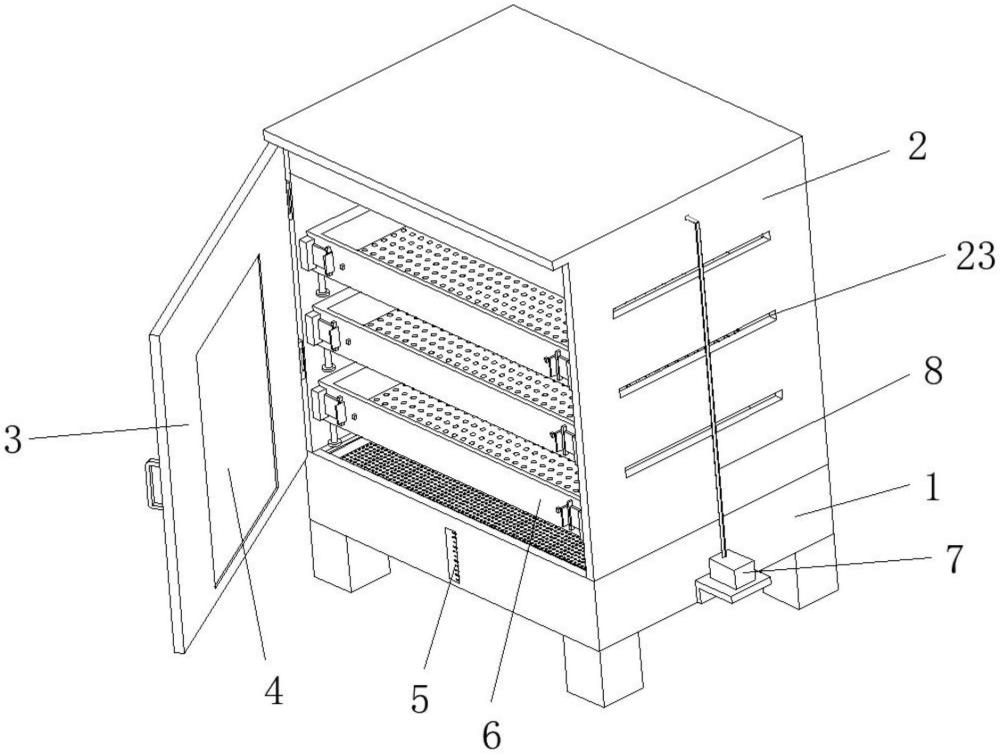

1.一種蔬菜種植用育苗箱，包括儲水箱(1)和箱體(2)，其特征在于：所述箱體(2)與儲水箱(1)固定連接，所述儲水箱(1)的表面固定連接有水泵(7)，所述水泵(7)與儲水箱(1)之間通過進水管(9)連接，所述水泵(7)的表面固定連接有軟管(8)，所述箱體(2)的內部表面固定連接有固定架(10)，所述固定架(10)的內部設置有螺桿(15)，所述螺桿(15)與固定架(10)轉動連接，所述箱體(2)的內部表面固定連接有電機(18)，所述電機(18)的輸出端固定連接有螺桿(15)，所述螺桿(15)的外圍轉動連接有支撐架(11)，所述支撐架(11)的內部滑動連接有噴灑管(16)，所述軟管(8)穿過箱體(2)的一端與噴灑管(16)固定連接，所述噴灑管(16)的底部固定連接有噴灑頭(17)。

2.根據權利要求1所述的蔬菜種植用育苗箱，其特征在于：所述儲水箱(1)的內部設置有過濾板(14)，所述過濾板(14)與儲水箱(1)滑動連接。

3.根據權利要求1所述的蔬菜種植用育苗箱，其特征在于：所述箱體(2)的正面轉動連接有箱門(3)，所述箱門(3)的表面鑲嵌有第一透明板(4)。

4.根據權利要求2所述的蔬菜種植用育苗箱，其特征在于：所述儲水箱(1)的表面鑲嵌有第二透明板(5)，所述第二透明板(5)的表面刻有刻度線。

5.根據權利要求1所述的蔬菜種植用育苗箱，其特征在于：所述箱體(2)的表面開設有通風口(23)，所述通風口(23)在箱體(2)的表面兩側對稱分布。

6.根據權利要求1所述的蔬菜種植用育苗箱，其特征在于：所述箱體(2)的內部表面固定連接有滑塊(12)，所述箱體(2)的內部設置有育苗槽(6)，所述育苗槽(6)的底部均勻開設有圓孔(13)，所述育苗槽(6)的表面兩側對稱開設有滑槽(24)，所述滑塊(12)與滑槽(24)滑動連接。

7.根據權利要求6所述的蔬菜種植用育苗箱，其特征在于：所述育苗槽(6)的表面固定連接有限位塊(22)，所述限位塊(22)與育苗槽(6)之間形成的槽口的內部滑動連接有固定板(20)，所述固定板(20)的一端固定連接有磁鐵(21)，所述滑塊(12)的一端開設有插槽(19)，所述磁鐵(21)的另一面吸附在插槽(19)的內部表面上。

技術總結
本技術涉及蔬菜種植技術領域，具體為一種蔬菜種植用育苗箱，包括儲水箱和箱體，所述儲水箱的表面固定連接有水泵，所述水泵與儲水箱之間通過進水管連接，所述水泵的表面固定連接有軟管，所述箱體的內部表面固定連接有固定架，所述固定架的內部設置有螺桿，所述箱體的內部表面固定連接有電機，所述電機的輸出端固定連接有螺桿，所述螺桿的外圍轉動連接有支撐架，所述支撐架的內部滑動連接有噴灑管，所述噴灑管的底部固定連接有噴灑頭，實現了對育苗箱內的幼苗進行自動補水作業，不需要人工對育苗槽內的幼苗進行補水，大大節省了人力和時間成本，同時通過設置電機、螺桿和支撐架，可以使得噴灑頭左右移動，均勻的灌溉幼苗。

技術研發人員：宋映先,丘志光
受保護的技術使用者：惠州市福鑫種苗有限公司
技術研發日：20240506
技術公布日：2025/4/28
