本技術涉及割草裝置，特別涉及一種新型割草機低噪音減震裝置。

背景技術：

1、現有的割草機由電機和刀具組成，不過在其使用過程中不具備除塵功能，會導致電機散熱較差，從而提高了電機工作的隱患問題，如中國專利公開了一種“一種黃精、重樓除草裝置”，其申請?zhí)枮椤癱n201921461715.1”，此裝置包括橫板，橫板的頂部嵌設有軸承，軸承內套設有轉軸，轉軸的外側壁固定安裝有兩個刀盤，橫板的底部與刀盤一側的對應位置固定連接有隔板，轉軸的頂端設有電機，電機的兩側均搭接有吸音墊，吸音墊的一側固定連接有第一彈簧，橫板頂部的兩側均開設有卡槽，此裝置通過設置隔音殼、電機和減震墊，解決了傳統割草機噪音較大的問題，從而能夠在有效降低了電機帶動隔音殼共振晃動產生的噪音，減少了割草時噪音對附近人們?cè)斐傻挠绊懀ＷC了對藥田中雜草清理的效果，滿足了使用需要，不過在其使用過程中不具備除塵功能，會導致電機散熱較差，從而提高了電機工作的隱患問題。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種新型割草機低噪音減震裝置，通過減振彈簧及阻尼器的作用，以及電機一外部的吸音板，可以減少電機轉動產生的振動，從而減少噪音的產生，使工作環境相對安靜，提升了對工人的身心保護，通過鼓風機組件和集塵裝置的配合使用，能夠減少電機表面產生的灰塵，可以有效地延長其使用壽命，保持機器設備的高效運行，同時，電機表面的灰塵會影響電動機的散熱效果，導致發熱量增加，從而降低機器設備的工作效率，所以清除電機表面的灰塵，提高散熱效果，從而提高機器設備的工作效率。

2、本實用新型還提供具有上述一種新型割草機低噪音減震裝置，包括：外殼，所述外殼上表面固定連接有電機一，所述電機一外表面固定連接有固定板，所述固定板側表面固定連接有減振彈簧二，所述固定板的側表面固定連接有阻尼器二，所述阻尼器二位于減振彈簧二內部，所述電機一的輸出端固定連接有轉軸，所述轉軸另一端固定連接有刀具，所述外殼上表面固定連接有隔音罩，所述隔音罩上設置有散熱口，所述隔音罩內表面固定連接有吸音板，所述吸音板固定連接在減振彈簧二、阻尼器二的另一端，所述隔音罩上設置有鼓風機組件，所述隔音罩上設置有集塵裝置，通過以上部件，可以減少電機轉動帶來的震動，從而減少噪音。

3、根據本實用新型所述的一種新型割草機低噪音減震裝置，所述鼓風機組件包括：鼓風機殼、濾網一、電機二、扇葉、固定架、進氣口，所述鼓風機殼連通在隔音罩的側表面，所述進氣口設置在鼓風機殼上，所述濾網一固定連接在進氣口的內壁上，所述固定架固定連接在鼓風機殼的內表面，所述電機二固定連接在固定架的側表面，所述扇葉連接在電機二輸出端上，通過以上部件，可以吹動隔音罩內部的灰塵。

4、根據本實用新型所述的一種新型割草機低噪音減震裝置，所述集塵裝置包括：吸塵箱、吸塵管、氣泵、濾網二，所述吸塵箱固定連接在外殼的上表面，所述吸塵管一端連通在隔音罩的側表面，所述吸塵管另一端連通在吸塵箱上表面，所述吸塵箱上表面固定連接有氣泵，所述氣泵輸入端位于吸塵箱內部，所述濾網二固定連接在氣泵的輸入端上，通過以上部件，便于吸走隔音罩內部灰塵。

5、根據本實用新型所述的一種新型割草機低噪音減震裝置，所述外殼下表面固定連接有四個減振彈簧一，所述外殼的下表面固定連接有阻尼器一，所述阻尼器一位于減振彈簧一內部，所述減振彈簧一、阻尼器的另一端固定連接有連接架，通過以上部件，便于減少震動。

6、根據本實用新型所述的一種新型割草機低噪音減震裝置，所述連接架內表面轉動連接有轉輪，通過以上部件，便于割草機移動。

7、根據本實用新型所述的一種新型割草機低噪音減震裝置，所述外殼上表面固定連接有連接柱，所述連接柱上端固定連接有阻尼器三，通過以上部件，可以減少震動。

8、根據本實用新型所述的一種新型割草機低噪音減震裝置，所述連接柱上端固定連接有彈簧三，所述阻尼器三位于彈簧三的內部，所述阻尼器三、彈簧三的另一端固定連接有扶手，通過以上部件，便于推動割草機。

9、根據本實用新型所述的一種新型割草機低噪音減震裝置，所述吸塵箱上設置有真空視窗，通過以上部件，便于觀察內部灰塵數量。

10、有益效果

11、1、與現有技術相比，該新型割草機低噪音減震裝置，通過減振彈簧及阻尼器的作用，以及電機一外部的吸音板，可以減少電機轉動產生的振動，從而減少噪音的產生，使工作環境相對安靜，提升了對工人的身心保護。

12、與現有技術相比，該新型割草機低噪音減震裝置，通過鼓風機組件可以將隔音罩內部的附著的塵埃吹起，配合集塵裝置可以將之從隔音罩內抽出，能夠減少電機表面產生的灰塵，可以有效地延長其使用壽命，保持機器設備的高效運行，同時，電機表面的灰塵會影響電動機的散熱效果，導致發熱量增加，從而降低機器設備的工作效率，所以清除電機表面的灰塵，提高散熱效果，從而提高機器設備的工作效率。

技術特征：

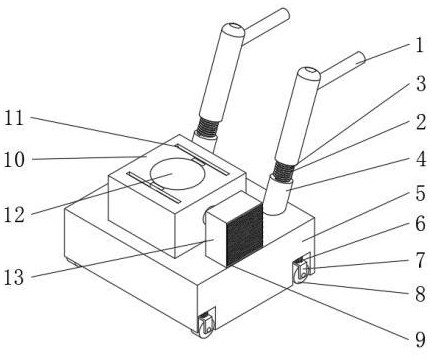

1.一種新型割草機低噪音減震裝置，其特征在于，包括：外殼(5)，所述外殼(5)上表面固定連接有電機一(12)，所述電機一(12)外表面固定連接有固定板(24)，所述固定板(24)側表面固定連接有減振彈簧二(23)，所述固定板(24)的側表面固定連接有阻尼器二，所述阻尼器二位于減振彈簧二(23)內部，所述電機一(12)的輸出端固定連接有轉軸(21)，所述轉軸(21)另一端固定連接有刀具(22)，所述外殼(5)上表面固定連接有隔音罩(10)，所述電機一(12)位于隔音罩(10)的內部，所述隔音罩(10)上設置有散熱口(11)，所述隔音罩(10)內表面固定連接有吸音板(25)，所述吸音板(25)固定連接在減振彈簧二(23)、阻尼器二的另一端，所述隔音罩(10)上設置有鼓風機組件，所述隔音罩(10)上設置有集塵裝置。

2.根據權利要求1所述的一種新型割草機低噪音減震裝置，其特征在于，所述鼓風機組件包括：鼓風機殼(13)、濾網一(9)、電機二(19)、扇葉(20)、固定架(18)、進氣口，所述鼓風機殼(13)連通在隔音罩(10)的側表面，所述進氣口設置在鼓風機殼(13)上，所述濾網一(9)固定連接在進氣口的內壁上，所述固定架(18)固定連接在鼓風機殼(13)的內表面，所述電機二(19)固定連接在固定架(18)的側表面，所述扇葉(20)連接在電機二(19)輸出端上。

3.根據權利要求1所述的一種新型割草機低噪音減震裝置，其特征在于，所述集塵裝置包括：吸塵箱(16)、吸塵管(14)、氣泵(15)、濾網二，所述吸塵箱(16)固定連接在外殼(5)的上表面，所述吸塵管(14)一端連通在隔音罩(10)的側表面，所述吸塵管(14)另一端連通在吸塵箱(16)上表面，所述吸塵箱(16)上表面固定連接有氣泵(15)，所述氣泵(15)輸入端位于吸塵箱(16)內部，所述濾網二固定連接在氣泵(15)的輸入端上。

4.根據權利要求1所述的一種新型割草機低噪音減震裝置，其特征在于，所述外殼(5)下表面固定連接有四個減振彈簧一(6)，所述外殼(5)的下表面固定連接有阻尼器一，所述阻尼器一位于減振彈簧一(6)內部，所述減振彈簧一(6)、阻尼器一的另一端固定連接有連接架(7)。

5.根據權利要求4所述的一種新型割草機低噪音減震裝置，其特征在于，所述連接架(7)內表面轉動連接有轉輪(8)。

6.根據權利要求1所述的一種新型割草機低噪音減震裝置，其特征在于，所述外殼(5)上表面固定連接有連接柱(4)，所述連接柱(4)上端固定連接有阻尼器三(3)。

7.根據權利要求6所述的一種新型割草機低噪音減震裝置，其特征在于，所述連接柱(4)上端固定連接有彈簧三(2)，所述阻尼器三(3)位于彈簧三(2)的內部，所述阻尼器三(3)、彈簧三(2)的另一端固定連接有扶手(1)。

8.根據權利要求3所述的一種新型割草機低噪音減震裝置，其特征在于，所述吸塵箱(16)上設置有真空視窗(17)。

技術總結
本技術公開了一種新型割草機低噪音減震裝置，其包括：外殼，所述外殼上表面固定連接有電機一，所述電機一外表面固定連接有固定板，所述固定板側表面固定連接有減振彈簧二，所述固定板的側表面固定連接有阻尼器二，所述阻尼器二位于減振彈簧二內部，所述電機一的輸出端固定連接有轉軸，所述轉軸另一端固定連接有刀具，所述外殼上表面固定連接有隔音罩，所述隔音罩內表面固定連接有吸音板，所述吸音板固定連接在減振彈簧二、阻尼器二的另一端，所述隔音罩上設置有鼓風機組件，通過上述結構，可以減少割草機在工作上產生的震動和噪音并且提高了割草機電機的散熱以及除塵功能。

技術研發人員：云建,仇海波,陳亞剛,鄒利安
受保護的技術使用者：常州札諾機械有限公司
技術研發日：20240612
技術公布日：2025/4/28
