本技術涉及耕地設備，尤其涉及一種整地用耕地耙。

背景技術：

1、整地用耕地耙是農業中用于土壤耕作的一種工具，其主要目的是為作物生長創造良好的土壤條件，整地作業包括淺耕滅茬、翻耕、深松耕、耙地等，旨在創造良好的土壤耕層構造和表面狀態，協調水分、養分、空氣和熱量等因素，提高土壤肥力，并為播種及作物生長提供良好條件。

2、現有專利（公告號：cn218125307u）提出了一種整地用耕地耙，所述夾緊結構包括固定連接于橫向支架外表面的固定支架，所述固定支架的一側外表面活動設置有夾緊支架，所述夾緊支架的外表面固定連接有凸起柱，所述凸起柱的外表面貫穿設置有轉軸，所述轉軸的一端固定連接有轉動柱，所述轉軸的一端開設有連接螺紋。通過上述技術方案，解決了現有整地用耕地耙不能夠方便地與耕地車的連接頭之間進行連接，安裝使用不便的問題，能夠帶來更好的使用效果。

3、然而現有的整地用耕地耙在不使用時容易發生傾倒使得結構變形或損壞且引發安全事故，頻繁的傾倒可能導致耙齒彎曲或斷裂，支撐結構可能出現變形，連接部件也可能因沖擊而損壞，一個不穩定的耕地耙在無人注意的情況下可能傾倒，造成工作人員或過往人員受傷，尤其是在農場或工作場所中，使用者也可能意外接觸到傾倒的設備，增加安全風險，因此本實用新型提出一種整地用耕地耙解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，提出一種整地用耕地耙。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種整地用耕地耙，包括支撐座，所述支撐座的底部固定有耙齒，所述耙齒上設置有角度調節組件，所述角度調節組件上設置有快拆組件；

3、所述角度調節組件包括限位座，所述限位座內轉動連接有轉動塊，所述轉動塊上固定有限位桿，所述限位桿上開設有第一卡槽，所述限位座上固定有第一卡扣，所述限位座上固定有第二卡扣，所述限位座上開設有限位槽；

4、所述快拆組件包括固定塊，所述固定塊上螺紋連接有螺栓，所述固定塊內設置有握桿。

5、作為一種整地用耕地耙優選的實施方式，所述限位座的底部固定在支撐座上，所述限位桿滑動連接在限位槽內，所述第一卡扣卡接在第一卡槽內。

6、采用上述進一步方案的有益效果是：由于限位座的底部固定在支撐座上，使得角度調節組件能夠與支撐座以及耙齒連接，通過角度調節組件將耙齒進行角度調節，由于限位桿滑動連接在限位槽內，使得限位桿在限位槽內滑動時，對限位桿的移動起到限位效果，從而控制耙齒的移動角度，由于第一卡扣卡接在第一卡扣內，使得限位桿能夠固定在靠近第一卡扣的一側，防止轉動塊移動。

7、作為一種整地用耕地耙優選的實施方式，所述固定塊固定在轉動塊上，所述固定塊內開設有第二卡槽。

8、采用上述進一步方案的有益效果是：由于固定塊固定在轉動塊上，使得快拆組件與角度調節組件進行連接固定，由于固定塊內開設有第二卡槽，通過設置的第二卡槽以及卡塊的配合，使得握桿能夠限位固定在固定塊內。

9、作為一種整地用耕地耙優選的實施方式，所述握桿上固定有卡塊，所述卡塊卡接在第二卡槽內。

10、采用上述進一步方案的有益效果是：由于握桿上固定有卡塊，且卡塊卡接在第二卡槽內，防止耕地耙在使用時握桿發生移動。

11、作為一種整地用耕地耙優選的實施方式，所述支撐座上設置有加固組件，所述加固組件包括支撐桿，所述支撐桿轉動連接在握桿上。

12、采用上述進一步方案的有益效果是：由于支撐桿轉動連接在握桿上，使得支撐桿可以選擇卡接在第一卡座或第二卡座內。

13、作為一種整地用耕地耙優選的實施方式，所述支撐座上固定有第一卡座，所述握桿上固定有第二卡座，所述支撐桿卡接在第一卡座內。

14、采用上述進一步方案的有益效果是：通過設置的第一卡座，當支撐桿卡接在第一卡座內時，支撐桿可以對支撐座進行加固支撐，防止耕地耙在耕地時，由于力氣過大，而導致角度調節組件損壞。

15、與現有技術相比，本實用新型的優點和積極效果在于：

16、當使用人員不使用耕地耙時，轉動支撐座，將耙齒轉動至與握桿平齊位置，由于支撐座的轉動，使得限位桿順著限位槽的方向移動至靠近第二卡扣處，將第二卡扣卡扣至第一卡槽內，通過限位桿以及第二卡扣的配合，使得第二卡扣和限位桿之間有一個鎖定關系，確保耙齒保持在折疊狀態，從而使得耕地耙實現折疊的效果，從而解決耕地耙在不使用時發生傾倒使得結構變形或損壞且引發安全事故的技術問題。

技術特征：

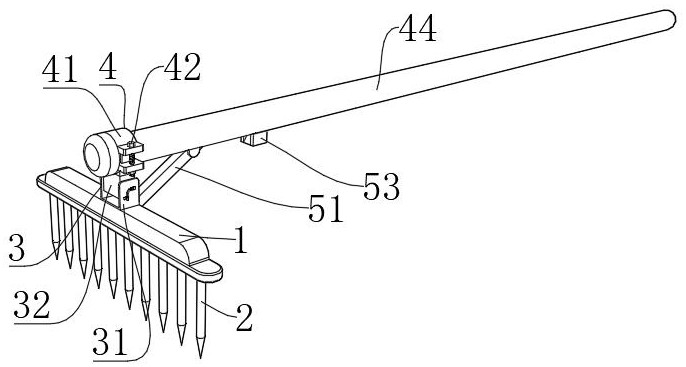

1.一種整地用耕地耙，其特征在于，包括支撐座（1），所述支撐座（1）的底部固定有耙齒（2），所述耙齒（2）上設置有角度調節組件（3），所述角度調節組件（3）上設置有快拆組件（4）；

2.根據權利要求1所述的一種整地用耕地耙，其特征在于：所述限位座（31）的底部固定在支撐座（1）上，所述限位桿（33）滑動連接在限位槽（37）內，所述第一卡扣（35）卡接在第一卡槽（34）內。

3.根據權利要求1所述的一種整地用耕地耙，其特征在于：所述固定塊（41）固定在轉動塊（32）上，所述固定塊（41）內開設有第二卡槽（43）。

4.根據權利要求1所述的一種整地用耕地耙，其特征在于：所述握桿（44）上固定有卡塊（45），所述卡塊（45）卡接在第二卡槽（43）內。

5.根據權利要求1所述的一種整地用耕地耙，其特征在于：所述支撐座（1）上設置有加固組件（5），所述加固組件（5）包括支撐桿（51），所述支撐桿（51）轉動連接在握桿（44）上。

6.根據權利要求5所述的一種整地用耕地耙，其特征在于：所述支撐座（1）上固定有第一卡座（52），所述握桿（44）上固定有第二卡座（53），所述支撐桿（51）卡接在第一卡座（52）內。

技術總結
本技術提供一種整地用耕地耙，涉及耕地設備技術領域，包括支撐座，支撐座的底部固定有耙齒，耙齒上設置有角度調節組件，角度調節組件上設置有快拆組件，角度調節組件包括限位座，限位座內轉動連接有轉動塊，轉動塊上固定有限位桿，當使用人員不使用耕地耙時，轉動支撐座，將耙齒轉動至與握桿平齊位置，由于支撐座的轉動，使得限位桿順著限位槽的方向移動至靠近第二卡扣處，將第二卡扣卡扣至第一卡槽內，通過限位桿以及第二卡扣的配合，使得第二卡扣和限位桿之間有一個鎖定關系，確保耙齒保持在折疊狀態，從而使得耕地耙實現折疊的效果，從而解決耕地耙在不使用時發生傾倒使得結構變形或損壞且引發安全事故的技術問題。

技術研發人員：金清朝,蔡紹博,孫勇,蔡紹碩,任智勇
受保護的技術使用者：隆堯縣麟東種植家庭農場
技術研發日：20240617
技術公布日：2025/4/28
