【】本技術涉及動物捕獲，尤其是一種動物捕獲裝置。

背景技術

0、
背景技術：

1、隨著社會經濟的不斷發展，人們生活水平不斷提高，環保意識的不斷增強，愛護動物和保護動物的意識不斷提高。但有時為了消除鼠害、寵物捕獲飼養以及動物科研工作等需要無傷害地捕獲活體動物。現有的方法大多是毒藥、電擊、下夾子、圍獵等捕獲方法，對動物傷害大且勞神費力，代價太大，缺乏通用性。

2、另外，目前常用的捕魚方法有用魚鉤釣魚、電子裝置電魚、魚網網魚等。而該些捕魚方式都存在一定的不足，如采用魚鉤釣魚在收線時魚會掙扎而易造成脫鉤，捕魚效率低，且魚鉤會對魚造成一定傷害，使魚在被捕之后難于存活下來，影響魚的鮮美；采用電子裝置電魚可進行大范圍電擊，捕魚效率高，但電子裝置一般體型較大，價格昂貴，捕魚不方便，且對魚的傷害較大，捕獲的魚成活率不高，且該電子裝置的使用也會受到法律法規的限制；漁網捕魚在拖網時對水體破壞較大，捕魚過程中需要多人配合操作，較麻煩，且拖網過程對魚造成較大損傷，不易成活。

3、為此，本實用新型即針對上述問題而研究提出。

技術實現思路

0、
技術實現要素：

1、本實用新型目的是克服了現有技術的不足，提供一種動物捕獲裝置，其通過限位結構以使得使間隙活動件僅可由困物空間外側往困物空間內側單向地使誘物間隙變大以供動物進入困物空間內，且間隙活動件由困物空間內側往困物空間外側活動時則被限位結構限制定位而使得誘物間隙處于最小狀態以將困物空間內的動物困住，無需使用者額外操作間隙活動件以控制誘物間隙變大或變小，具有結構簡潔、使用方便及捕獲高效的特點。

2、本實用新型是通過以下技術方案實現的：

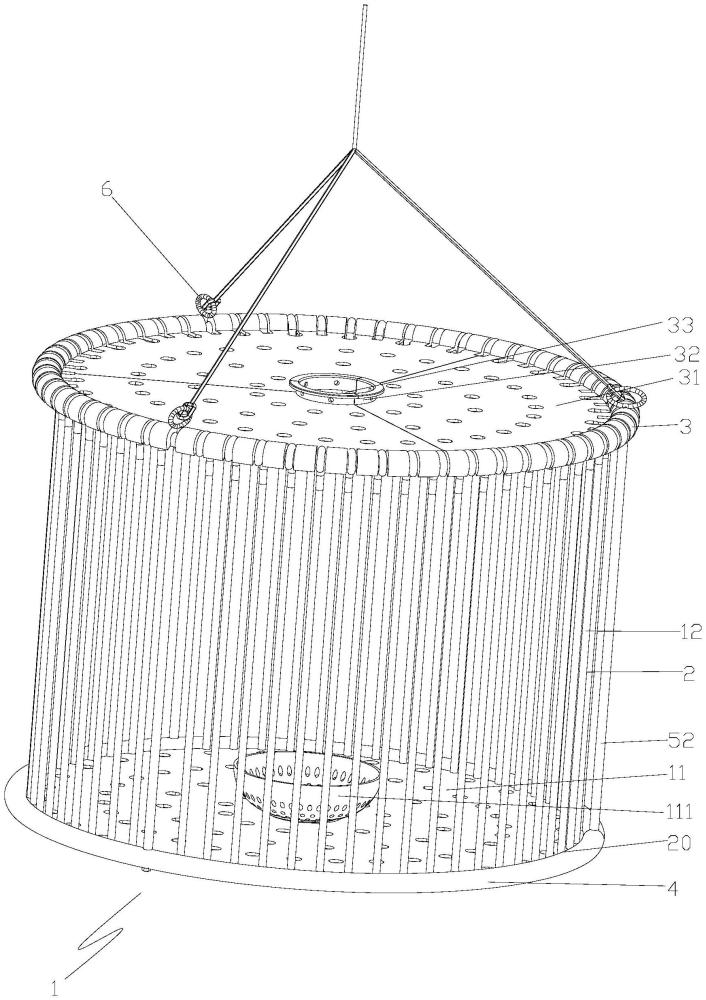

3、一種動物捕獲裝置，其特征在于包括具有困物空間11的框體1，所述框體1上設有與困物空間11相通的誘物間隙12和撈物出口13，所述框體1上還設有可相對框體1轉動使得誘物間隙12變大的間隙活動件2，所述間隙活動件2與框體1之間設有使間隙活動件2僅可由困物空間11外側往困物空間11內側單向地使誘物間隙12變大以供動物進入困物空間11內的限位結構20，且間隙活動件2由困物空間11內側往困物空間11外側活動時則被限位結構20限制定位而使得誘物間隙12處于最小狀態以將困物空間11內的動物困住。

4、如上所述一種動物捕獲裝置，所述框體1包括上下間隔設置的上連接件3和下連接件4，所述上連接件3與下連接件4設有支撐連接組件5，所述支撐連接組件5上端與上連接件3連接，所述支撐連接組件5下端與下連接件4連接；所述困物空間11位于上連接件3與下連接件4之間；所述誘物間隙12位于上連接件3與下連接件4之間的周側；所述間隙活動件2上端與上連接件3可轉動連接，所述間隙活動件2下部往下連接件4方向延伸設置。

5、如上所述一種動物捕獲裝置，其特征在于所述支撐連接組件5包括芯桿51和套設于芯桿51上的支撐套筒52，所述芯桿51下端依次穿過上連接件3之上通孔、支撐套筒52、下連接件4之下通孔而與螺母連接，所述支撐套筒52上、下端分別抵頂上連接件3和下連接件4而將二者上下間隔撐開。

6、如上所述一種動物捕獲裝置，所述限位結構20位于間隙活動件2下端與下連接件4之間，所述限位結構20包括設在下連接件4上且用于與間隙活動件2下端限位配合的限位部。

7、如上所述一種動物捕獲裝置，所述間隙活動件2為間隙豎向桿，復數根所述間隙活動件2上端沿上連接件3周向間隔的與上連接件3可轉動連接。

8、如上所述一種動物捕獲裝置，所述撈物出口13位于上連接件3上；所述上連接件3上設有可相對上連接件3轉動且用于將撈物出口13打開或關閉的控制蓋板31，還包括使控制蓋板31僅可由困物空間11內側往困物空間11外側單向地打開撈物出口13的阻擋結構，且控制蓋板31由困物空間11外側往困物空間11內側活動時則被阻擋結構阻擋定位而將撈物出口13關閉。

9、如上所述一種動物捕獲裝置，所述阻擋結構位于復數塊所述控制蓋板31之間；每一所述控制蓋板31端部設有向上延伸設置的蓋板翻邊32，復數所述蓋板翻邊32之間通過柔性連接帶纏繞捆綁以將復數塊所述控制蓋板31相互鎖止。

10、如上所述一種動物捕獲裝置，所述蓋板翻邊32上設有用于供柔性連接帶穿設的翻邊通孔321。

11、如上所述一種動物捕獲裝置，復數所述蓋板翻邊32圍成一與困物空間11相通的操作口33，所述困物空間11內且相對于操作口33位置設有用于盛放餌料的誘餌碗111。

12、如上所述一種動物捕獲裝置，所述框體1上設有吊裝裝置6。

13、如上所述一種動物捕獲裝置，所述吊裝裝置6包括復數設在上連接件3上且呈圓周間隔設置的吊裝連接孔/吊裝連接耳。

14、與現有技術相比較，本實用新型具有如下優點：

15、1、本實用新型通過限位結構使間隙活動件僅可由困物空間外側往困物空間內側單向地使誘物間隙變大以供動物進入困物空間內，且間隙活動件由困物空間內側往困物空間外側活動時則被限位結構限制定位而使得誘物間隙處于最小狀態，以致將困物空間內的動物困住，無需使用者額外操作或增設其他機構進行控制，間隙活動件在重力作用下即可自動復位而將誘物間隙恢復變小，具有結構簡潔和操作使用方便的特點。

16、2、本實用新型中上連接件通過支撐連接組件與下連接件可拆卸連接，使用者可以根據使用需求以將二者組裝或拆卸分離，再將間隙活動件相對翻折，使之成為一個扁平的收折狀態，故而方便搬運、存放，降低存放占用空間。

17、3、本實用新型中復數根所述間隙活動件間隔設置而形成有將困物空間與外部連通的進出間隙，通過控制該進出間隙的大小，困物空間內的小魚或其它小動物可以通過上述進出間隙離開困物空間，避免過渡捕撈較小的魚或其它小動物而破壞生態。

技術特征：

1.一種動物捕獲裝置，其特征在于包括具有困物空間(11)的框體(1)，所述框體(1)上設有與困物空間(11)相通的誘物間隙(12)和撈物出口(13)，所述框體(1)上還設有可相對框體(1)轉動使得誘物間隙(12)變大的間隙活動件(2)，所述間隙活動件(2)與框體(1)之間設有使間隙活動件(2)僅可由困物空間(11)外側往困物空間(11)內側單向地使誘物間隙(12)變大以供動物進入困物空間(11)內的限位結構(20)，且間隙活動件(2)由困物空間(11)內側往困物空間(11)外側活動時則被限位結構(20)限制定位而使得誘物間隙(12)處于最小狀態以將困物空間(11)內的動物困住。

2.根據權利要求1所述一種動物捕獲裝置，其特征在于所述框體(1)包括上下間隔設置的上連接件(3)和下連接件(4)，所述上連接件(3)與下連接件(4)設有支撐連接組件(5)，所述支撐連接組件(5)上端與上連接件(3)連接，所述支撐連接組件(5)下端與下連接件(4)連接；所述困物空間(11)位于上連接件(3)與下連接件(4)之間；所述誘物間隙(12)位于上連接件(3)與下連接件(4)之間的周側；所述間隙活動件(2)上端與上連接件(3)可轉動連接，所述間隙活動件(2)下部往下連接件(4)方向延伸設置。

3.根據權利要求2所述一種動物捕獲裝置，其特征在于所述支撐連接組件(5)包括芯桿(51)和套設于芯桿(51)上的支撐套筒(52)，所述芯桿(51)下端依次穿過上連接件(3)之上通孔、支撐套筒(52)、下連接件(4)之下通孔而與螺母連接，所述支撐套筒(52)上、下端分別抵頂上連接件(3)和下連接件(4)而將二者上下間隔撐開。

4.根據權利要求2所述一種動物捕獲裝置，其特征在于所述限位結構(20)位于間隙活動件(2)下端與下連接件(4)之間，所述限位結構(20)包括設在下連接件(4)上且用于與間隙活動件(2)下端限位配合的限位部。

5.根據權利要求2所述一種動物捕獲裝置，其特征在于所述間隙活動件(2)為間隙豎向桿，復數根所述間隙活動件(2)上端沿上連接件(3)周向間隔的與上連接件(3)可轉動連接。

6.根據權利要求2-5任一項所述一種動物捕獲裝置，其特征在于所述撈物出口(13)位于上連接件(3)上；所述上連接件(3)上設有可相對上連接件(3)轉動且用于將撈物出口(13)打開或關閉的控制蓋板(31)，還包括使控制蓋板(31)僅可由困物空間(11)內側往困物空間(11)外側單向地打開撈物出口(13)的阻擋結構，且控制蓋板(31)由困物空間(11)外側往困物空間(11)內側活動時則被阻擋結構阻擋定位而將撈物出口(13)關閉。

7.根據權利要求6所述一種動物捕獲裝置，其特征在于所述阻擋結構位于復數塊所述控制蓋板(31)之間；每一所述控制蓋板(31)端部設有向上延伸設置的蓋板翻邊(32)，復數所述蓋板翻邊(32)之間通過柔性連接帶纏繞捆綁以將復數塊所述控制蓋板(31)相互鎖止。

8.根據權利要求7所述一種動物捕獲裝置，其特征在于所述蓋板翻邊(32)上設有用于供柔性連接帶穿設的翻邊通孔(321)。

9.根據權利要求7所述一種動物捕獲裝置，其特征在于復數所述蓋板翻邊(32)圍成一與困物空間(11)相通的操作口(33)，所述困物空間(11)內且相對于操作口(33)位置設有用于盛放餌料的誘餌碗(111)。

10.根據權利要求1所述一種動物捕獲裝置，其特征在于所述框體(1)上設有吊裝裝置(6)，所述吊裝裝置(6)包括復數設在上連接件(3)上且呈圓周間隔設置的吊裝連接孔/吊裝連接耳。

技術總結
本技術公開了一種動物捕獲裝置，可在陸地或水中使用，通過限位結構以使得使間隙活動件僅可由困物空間外側往困物空間內側單向地使誘物間隙變大以供動物進入困物空間內，且間隙活動件由困物空間內側往困物空間外側活動時則被限位結構限制定位而使得誘物間隙處于最小狀態以將困物空間內的動物困住，無需使用者額外操作間隙活動件以控制誘物間隙變大或變小，具有結構簡潔，使用方便及捕獲高效的特點。

技術研發人員：劉修平
受保護的技術使用者：珠海弘點科技有限公司
技術研發日：20240617
技術公布日：2025/4/28
