本技術涉及稻鱉共養設備領域，具體涉及一種熱帶地區用稻鱉共養裝置。

背景技術：

1、稻鱉共養是當前稻田共作模式中的一種，這種養殖方式結合了水稻種植和鱉養殖，使得農田能夠?qū)崿F(xiàn)多樣化的利用，提高土地的綜合效益。其基本原理是將鱉放養在稻田中，利用稻田提供的水域、食物和棲息環境，讓鱉與稻谷相互促進生長。

2、稻鱉共養中，鱉于6月投放至稻田中規劃的養鱉區域，通常在稻田邊緣挖占8％-10％的環形溝內養鱉，并在田埂上插入防護板以防止鱉逃逸，于當年的10-11月收獲鱉，此期間正處于熱帶地區特別是海南地區的臺風多發季。由于稻鱉共養的模式下，通常還包括稻蝦等養殖模式，但是蝦的生長周期不在臺風季，但由于蝦相比鱉的爬高能力較強，因此防護板露出田埂的距離在50-60cm，能夠阻擋蝦爬出逃逸，但這種防護板在蝦收獲后再次養鱉而需要抵抗臺風時，由于防護板漏出田埂太多，容易被臺風吹倒或開裂，而導致鱉逃逸。

技術實現思路

1、本實用新型的目的是針對上述技術中存在的不足之處，提出一種熱帶地區用稻鱉共養裝置，旨在解決上述對于防護板臺風季抵抗臺風能力弱而導致鱉逃逸的問題。

2、本實用新型提供了一種熱帶地區用稻鱉共養裝置，包括套板和嵌入板，嵌入板嵌套于套板中，且嵌入板于套板內滑動，套板底部固定連接有用于插入田埂的插入機構；嵌入板固定連接有用于固定套板和嵌入板的固定機構；套板的兩側分別固定連接有用于連接相鄰套板的連接機構，相鄰的兩塊套板通過連接機構卡扣；嵌入板側邊轉動連接有用于遮擋相鄰兩塊嵌入板的遮擋機構，遮擋機構與套板的頂端活動連接；嵌入板的頂端轉動連接有用于阻擋鱉逃逸的阻攔機構。

3、優選地，插入機構包括連接桿和錐形塊，連接桿的一端與套板的底壁固定連接，連接桿的另一端與錐形塊固定連接，沿套板的底壁等間距固定有多個連接桿與錐形塊。通過設置插入機構提高套板插入田埂的牢固程度。

4、優選地，固定機構包括固定桿、第一螺紋桿、把手、和螺旋錐，第一螺紋桿的頂端與把手固定連接，第一螺紋桿的另一端與螺旋錐固定連接，固定桿的一端與嵌入板固定連接，固定桿的另一端與第一螺紋桿螺紋連接，且第一螺紋桿穿透固定桿。

5、優選地，連接機構包括固定連接于套板一側邊的若干卡槽，以及固定連接于套板另一側邊的若干箭頭扣，每個箭頭扣插接于其對應的卡槽內。卡槽為若干t型塊之間的間隙形成。通過設置連接機構方便多塊套板與嵌入板連接，有效提高使用便捷度，且有效提高相鄰套板和嵌入板之間的連接牢固程度。

6、優選地，遮擋機構包括卷軸、彈性片、邊條和限位槽，卷軸固定連接于嵌入板一側邊，彈性片的一端卷套于卷軸上，彈性片的另一端與邊條固定連接，邊條嵌入限位槽內，限位槽固定連接于套板頂端。邊條的兩側固定連接有凸條，凸條與限位槽過盈配合。通過設置遮擋機構減小蝦、鱉從相鄰嵌入板的縫隙逃逸的概率。

7、優選地，阻攔機構包括折桿、轉軸和葉片，折桿的一端固定連接于嵌入板的頂端，折桿的另一端與轉軸轉動連接，葉片固定連接于轉軸的表面。

8、優選地，套板開設有螺紋孔，螺紋孔螺紋連接有第二螺紋桿，第二螺紋桿穿過螺紋孔與嵌入板抵接。

9、相對現有技術，具有以下有益效果：

10、本實用新型提供了一種熱帶地區用稻鱉共養裝置，通過設置套板和嵌入板，嵌入板于套板內滑動，套板底部固定連接有連接桿和錐形塊，嵌入板上也固定連接有固定機構，以此提高套板和嵌入板插在田埂上的牢固度，套板兩側分別固定連接有卡槽和箭頭扣，用以與相鄰的套板連接，彈性片將相鄰嵌入板之間的間隙遮擋，嵌入板的頂端轉動連接有轉軸和葉片；采用上述技術方案，有效提高套板和嵌入板插入田埂后的穩固程度，有效提高套板和嵌入板的抗風能力，嵌入板的高度可隨季節調節高度，轉動的葉片有效減小蝦、鱉逃逸的概率。

技術特征：

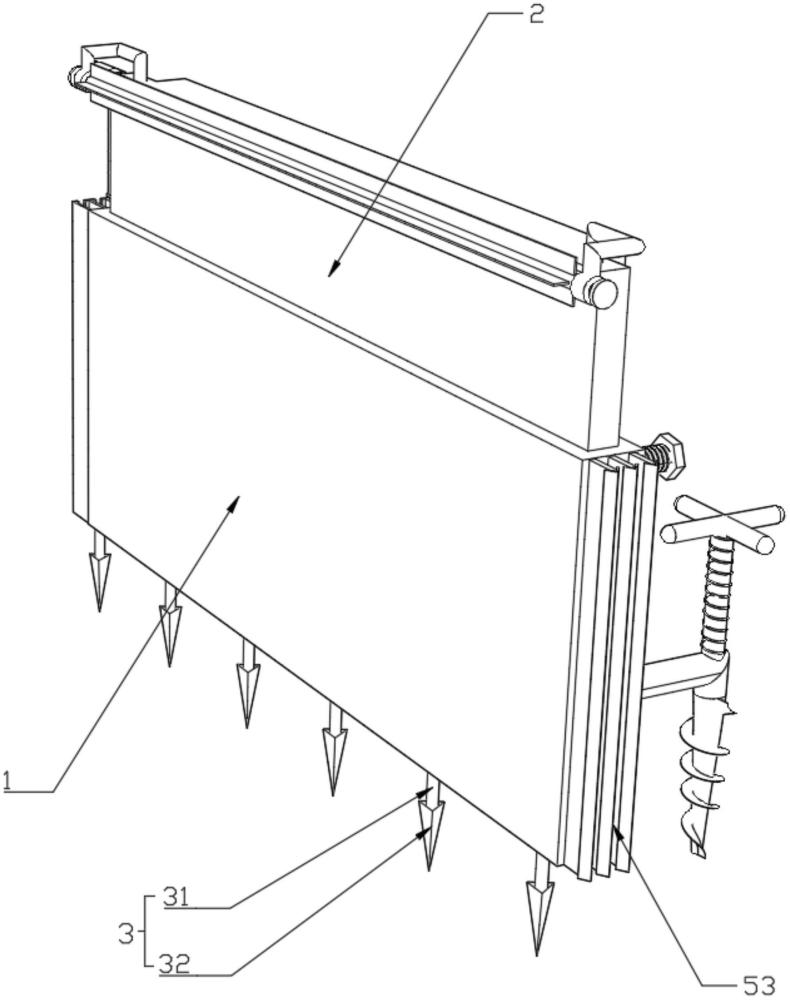

1.一種熱帶地區用稻鱉共養裝置,其特征在于,包括套板（1）和嵌入板（2），所述嵌入板（2）嵌套于所述套板（1）中，且所述嵌入板（2）于所述套板（1）內滑動，所述套板（1）底部固定連接有用于插入田埂的插入機構（3）；所述嵌入板（2）固定連接有用于固定所述套板（1）和所述嵌入板（2）的固定機構（4）；所述套板（1）的兩側分別固定連接有用于連接相鄰所述套板（1）的連接機構（5），相鄰的兩塊所述套板（1）通過所述連接機構（5）卡扣；所述嵌入板（2）側邊轉動連接有用于遮擋相鄰兩塊所述嵌入板（2）的遮擋機構（6），所述遮擋機構（6）與所述套板（1）的頂端活動連接；所述嵌入板（2）的頂端轉動連接有用于阻擋鱉逃逸的阻攔機構（7）。

2.根據權利要求1所述的熱帶地區用稻鱉共養裝置，其特征在于，所述插入機構（3）包括連接桿（31）和錐形塊（32），所述連接桿（31）的一端與所述套板（1）的底壁固定連接，所述連接桿（31）的另一端與所述錐形塊（32）固定連接，沿所述套板（1）的底壁等間距固定有多個所述連接桿（31）與所述錐形塊（32）。

3.根據權利要求1所述的熱帶地區用稻鱉共養裝置，其特征在于，所述固定機構（4）包括固定桿（41）、第一螺紋桿（42）、把手（43）、和螺旋錐（44），所述第一螺紋桿（42）的頂端與所述把手（43）固定連接，所述第一螺紋桿（42）的另一端與所述螺旋錐（44）固定連接，所述固定桿（41）的一端與所述嵌入板（2）固定連接，所述固定桿（41）的另一端與所述第一螺紋桿（42）螺紋連接，且所述第一螺紋桿（42）穿透所述固定桿（41）。

4.根據權利要求1所述的熱帶地區用稻鱉共養裝置，其特征在于，所述連接機構（5）包括固定連接于所述套板（1）一側邊的若干卡槽（51），以及固定連接于所述套板（1）另一側邊的若干箭頭扣（52），每個所述箭頭扣（52）插接于其對應的所述卡槽（51）內。

5.根據權利要求4所述的熱帶地區用稻鱉共養裝置，其特征在于，所述卡槽（51）為若干t型塊（53）之間的間隙形成。

6.根據權利要求4所述的熱帶地區用稻鱉共養裝置，其特征在于，所述遮擋機構（6）包括卷軸（61）、彈性片（62）、邊條（63）和限位槽（64），所述卷軸（61）固定連接于所述嵌入板（2）一側邊，所述彈性片（62）的一端卷套于所述卷軸（61）上，所述彈性片（62）的另一端與所述邊條（63）固定連接，所述邊條（63）嵌入所述限位槽（64）內，所述限位槽（64）固定連接于所述套板（1）頂端。

7.根據權利要求6所述的熱帶地區用稻鱉共養裝置，其特征在于，所述邊條（63）的兩側固定連接有凸條（65），所述凸條（65）與所述限位槽（64）過盈配合。

8.根據權利要求1所述的熱帶地區用稻鱉共養裝置，其特征在于，所述阻攔機構（7）包括折桿（71）、轉軸（72）和葉片（73），所述折桿（71）的一端固定連接于所述嵌入板（2）的頂端，所述折桿（71）的另一端與所述轉軸（72）轉動連接，所述葉片（73）固定連接于所述轉軸（72）的表面。

9.根據權利要求1所述的熱帶地區用稻鱉共養裝置，其特征在于，所述套板（1）開設有螺紋孔（11），所述螺紋孔（11）螺紋連接有第二螺紋桿（12），所述第二螺紋桿（12）穿過所述螺紋孔（11）與所述嵌入板（2）抵接。

技術總結
本技術提供了一種熱帶地區用稻鱉共養裝置，通過設置套板和嵌入板，嵌入板于套板內滑動，套板底部固定連接有連接桿和錐形塊，嵌入板上也固定連接有固定機構，以此提高套板和嵌入板插在田埂上的牢固度，套板兩側分別固定連接有卡槽和箭頭扣，用以與相鄰的套板連接，彈性片將相鄰嵌入板之間的間隙遮擋，嵌入板的頂端轉動連接有轉軸和葉片；采用上述技術方案，有效提高套板和嵌入板插入田埂后的穩固程度，有效提高套板和嵌入板的抗風能力，嵌入板的高度可隨季節調節高度，轉動的葉片有效減小蝦、鱉逃逸的概率。

技術研發人員：陳浩巍,鮑婉月
受保護的技術使用者：海南稻蝦生態科技股份有限公司
技術研發日：20240619
技術公布日：2025/4/28
