本技術涉及旋耕機，更具體地涉及一種二道滅茬旋耕機。

背景技術：

1、旋耕機是與拖拉機配套完成耕、耙作業的耕耘機械。因其具有碎土能力強、耕后地表平坦等特點，而得到了廣泛的應用；同時能夠切碎埋在地表以下的根茬，便于播種機作業，為后期播種提供良好種床，按其旋耕刀軸的配置方式分為橫軸式，立軸式和斜置式三類。正確使用和調整旋耕機，對保持其良好技術狀態，確保耕作質量是很重要的。

2、現有技術的不足之處：但是在旋耕機運轉時，雖然可以將土地中的根莖取出，而取出的根莖難以粉碎，土地難以進行吸收，而且還會影響到土地的正常耕種，為此，我們提出了一種二道滅茬旋耕機。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供了一種二道滅茬旋耕機，以解決上述背景技術中存在的問題。

2、本實用新型提供如下技術方案：一種二道滅茬旋耕機，包括安裝殼，所述安裝殼內轉動連接有驅動軸，所述驅動軸圓周面固定連接有旋耕機構，所述旋耕機構包括有驅動軸圓周面固定連接的安裝盤，所述安裝盤圓周面通過螺栓固定連接有旋耕刀，安裝殼內設置有粉碎機構，所述粉碎機構位于旋耕機構后方。

3、優選的，所述安裝殼前端固定連接有第一安裝塊，所述安裝殼上端固定連接有第二安裝塊。

4、優選的，所述安裝殼上端固定連接有電機，所述電機輸出端固定連接有驅動桿，所述驅動桿圓周面固定連接有第一錐齒輪，所述安裝殼內轉動連接有連接軸，所述連接軸圓周面固定連接有第二錐齒輪和第三錐齒輪，所述驅動軸圓周面固定連接有第四錐齒輪，所述第一錐齒輪與第二錐齒輪嚙合，所述第三錐齒輪與第四錐齒輪嚙合。

5、優選的，所述粉碎機構包括有安裝殼內轉動連接的第一從動軸和第二從動軸，所述第一從動軸和第二從動軸圓周面均固定連接有粉碎輪，所述第一從動軸圓周面固定連接有第一齒輪，所述第二從動軸圓周面固定連接有第二齒輪，所述第一齒輪和第二齒輪嚙合。

6、優選的，所述驅動軸圓周面固定連接有第一鏈輪，所述第一從動軸圓周面固定連接有第二鏈輪，所述第一鏈輪與第二鏈輪之間通過鏈條連接。

7、優選的，所述安裝殼下端固定連接有橫板，所述橫板下端固定連接有犁爪。

8、本實用新型的技術效果和優點：

9、1.本實用新型通過將安裝殼固定在驅動車輛上，隨后通過驅動車輛向前移動，便會帶動旋耕機向前移動，這時通過控制驅動軸轉動，驅動軸帶動安裝盤轉動，安裝盤便會帶動旋耕刀向上轉動，這時旋耕刀便會將土地中的植物根莖旋出，從而達到了旋耕的效果。

10、2.本實用新型通過旋耕刀便會牽引植物從上向后移動，使其落入到粉碎機構中，然后通過粉碎機構中的粉碎輪轉動，將植物根莖進行粉碎，使其能夠混入土壤中快速轉換為肥料，有利于后續的耕種。

技術特征：

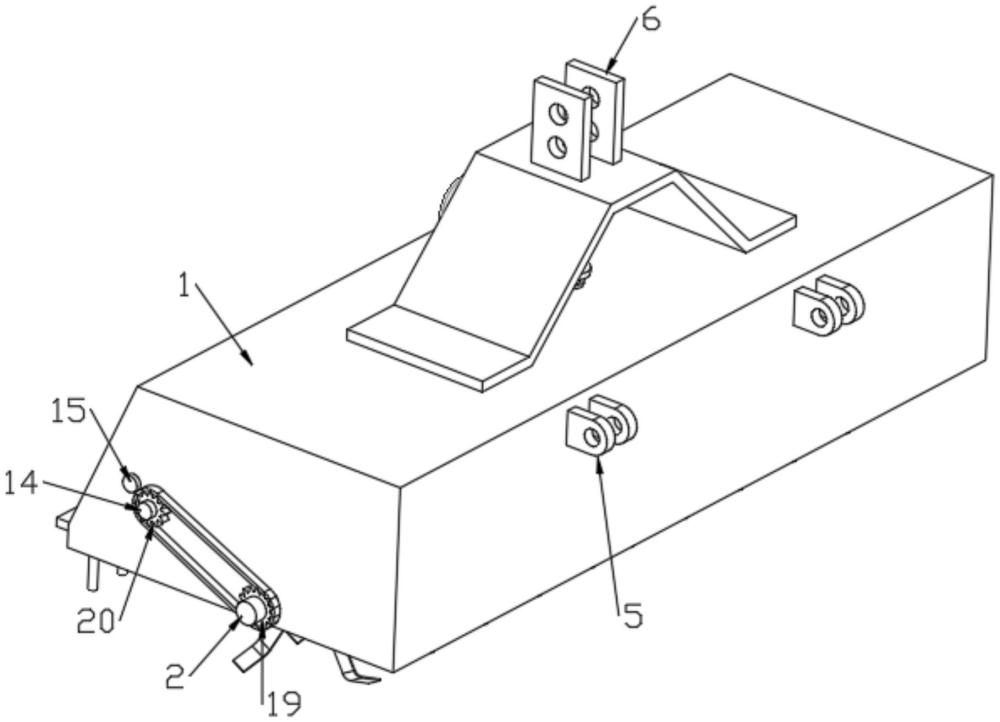

1.一種二道滅茬旋耕機，包括安裝殼(1)，其特征在于：所述安裝殼(1)內轉動連接有驅動軸(2)，所述驅動軸(2)圓周面固定連接有旋耕機構，所述旋耕機構包括有驅動軸(2)圓周面固定連接的安裝盤(3)，所述安裝盤(3)圓周面通過螺栓固定連接有旋耕刀(4)，安裝殼(1)內設置有粉碎機構，所述粉碎機構位于旋耕機構后方。

2.根據權利要求1所述的一種二道滅茬旋耕機，其特征在于：所述安裝殼(1)前端固定連接有第一安裝塊(5)，所述安裝殼(1)上端固定連接有第二安裝塊(6)。

3.根據權利要求1所述的一種二道滅茬旋耕機，其特征在于：所述安裝殼(1)上端固定連接有電機(7)，所述電機(7)輸出端固定連接有驅動桿(8)，所述驅動桿(8)圓周面固定連接有第一錐齒輪(9)，所述安裝殼(1)內轉動連接有連接軸(10)，所述連接軸(10)圓周面固定連接有第二錐齒輪(11)和第三錐齒輪(12)，所述驅動軸(2)圓周面固定連接有第四錐齒輪(13)，所述第一錐齒輪(9)與第二錐齒輪(11)嚙合，所述第三錐齒輪(12)與第四錐齒輪(13)嚙合。

4.根據權利要求3所述的一種二道滅茬旋耕機，其特征在于：所述粉碎機構包括有安裝殼(1)內轉動連接的第一從動軸(14)和第二從動軸(15)，所述第一從動軸(14)和第二從動軸(15)圓周面均固定連接有粉碎輪(16)，所述第一從動軸(14)圓周面固定連接有第一齒輪(17)，所述第二從動軸(15)圓周面固定連接有第二齒輪(18)，所述第一齒輪(17)和第二齒輪(18)嚙合。

5.根據權利要求4所述的一種二道滅茬旋耕機，其特征在于：所述驅動軸(2)圓周面固定連接有第一鏈輪(19)，所述第一從動軸(14)圓周面固定連接有第二鏈輪(20)，所述第一鏈輪(19)與第二鏈輪(20)之間通過鏈條連接。

6.根據權利要求1所述的一種二道滅茬旋耕機，其特征在于：所述安裝殼(1)下端固定連接有橫板(21)，所述橫板(21)下端固定連接有犁爪(22)。

技術總結
本技術涉及旋耕機技術領域，且公開了一種二道滅茬旋耕機，包括安裝殼，安裝殼內轉動連接有驅動軸，驅動軸圓周面固定連接有旋耕機構，旋耕機構包括有驅動軸圓周面固定連接的安裝盤，安裝盤圓周面通過螺栓固定連接有旋耕刀，安裝殼內設置有粉碎機構，粉碎機構位于旋耕機構后方。本技術通過控制驅動軸轉動，驅動軸帶動安裝盤轉動，安裝盤便會帶動旋耕刀向上轉動，這時旋耕刀便會將土地中的植物根莖旋出，隨后通過旋耕刀便會牽引植物從上向后移動，使其落入到粉碎機構中，然后通過粉碎機構中的粉碎輪轉動，將植物根莖進行粉碎，使其能夠混入土壤中快速轉換為肥料，有利于后續的耕種。
