本技術涉及種植架，具體為一種方便組裝的種植架。

背景技術：

1、種植架是用于支撐植物生長的結構，通常用于園藝、農業和城市綠化等領域，有助于植物垂直生長、減少病蟲害的侵襲、方便管理和采摘，現有的種植架在使用時還存在一定缺陷，就比如；

2、種植架為了減少占用空間，方便運輸，通常會將一些部件拆下，再進行組裝，然而現有的種植架通常需要借助工具進行組裝，比較麻煩，并且現有的種植架同時是采用上下并排式結構，處于下方的幼苗容易被上方遮擋住，進而影響采光的問題。

技術實現思路

1、本實用新型的目的在于提供一種方便組裝的種植架，以解決上述背景技術提出的目前市場上的種植架大多不便于組裝，且采光能力較差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種方便組裝的種植架，包括：底座、支撐機構、銜接桿和對接機構；

3、所述底座的上方連接有支撐機構，所述支撐機構的一側連接有銜接桿，所述銜接桿的一側設置有對接機構，所述對接機構的一側連接托盤。

4、優選的，所述對接機構包括：u形槽、u形板、卡槽、十字槽、卡板、齒板、齒輪、旋柄、滑塊、滑桿和第一彈簧，所述銜接桿的一側開設有u形槽，所述u形槽內滑動連接有u形板，所述u形板通過螺栓安裝在托盤的一側。

5、優選的，所述u形板的內壁上開設有卡槽，所述u形槽的內壁上開設有十字槽，所述十字槽內滑動連接有卡板，所述卡板卡合在卡槽內。

6、優選的，所述卡板的底部連接有齒板，所述齒板的一側嚙合連接有齒輪，所述齒輪轉動連接在十字槽的內壁上，且齒輪的前部連接有旋柄，所述旋柄貫穿轉動連接在十字槽的內壁內。

7、優選的，所述齒板遠離齒輪的一側固定連接有滑塊，所述滑塊內貫穿滑動連接有滑桿，所述滑桿連接在十字槽的內壁上，且滑桿外側套接有第一彈簧，所述第一彈簧抵接在滑塊與十字槽之間。

8、優選的，所述支撐機構包括：立柱、擋環、圓環、立板、插槽、插塊、拉桿、第二彈簧、u形柄、引導槽和引導桿，所述底座的上表面中部通過螺栓連接有立柱，所述立柱的外側套接有固定有擋環，所述擋環的上方抵接有圓環，所述圓環通過軸承轉動連接在立柱的外側，所述銜接桿通過螺栓連接在圓環的外側。

9、優選的，遠離銜接桿的所述圓環外側固定連接有立板，靠近圓環上方的所述立柱外側均勻開設有一圈插槽，所述插槽內卡合有插塊，所述插塊的一側連接有拉桿，所述拉桿貫穿滑動連接在立板內，且拉桿的外側套接有第二彈簧，所述第二彈簧抵接在插塊與立板之間。

10、優選的，所述立板遠離第二彈簧的一側通過接耳轉動連接有u形柄，所述拉桿遠離插塊的一端滑動連接在u形柄內，所述u形柄內開設有引導槽，所述引導槽內滑動連接有引導桿，所述引導桿貫穿固定連接在拉桿內。

11、與現有技術相比，本實用新型的有益效果是：旋轉旋柄帶動齒輪旋轉，推動齒板帶動卡板收進十字槽內，然后將托盤的一側的u形板插入u形槽內，并松開旋柄，第一彈簧將卡板插入卡槽內，通過將托盤快速安裝在支撐機構上，方便組裝，旋轉u形柄，帶動拉桿將插塊從插槽內拔出，擠壓第二彈簧，然后推動托盤旋轉，在松開u形柄，第二彈簧將插塊推進插槽內，通過將上下幾組托盤錯開，防止相互遮光，方便采光，具體內容如下：

12、1.旋轉旋柄帶動齒輪旋轉，推動齒板帶動卡板收進十字槽內，然后將托盤的一側的u形板插入u形槽內，并松開旋柄，第一彈簧推動滑塊，帶動齒板將卡板插入卡槽內，將u形板固定在u形槽內，通過將托盤快速安裝在支撐機構上，方便組裝；

13、2.旋轉u形柄，帶動引導槽拉動引導桿，驅動拉桿將插塊從插槽內拔出，擠壓第二彈簧，然后推動托盤帶動圓環旋轉，再松開u形柄，第二彈簧將插塊推進插槽內，防止托盤旋轉，通過將上下幾組托盤錯開，防止相互遮擋，方便采光。

技術特征：

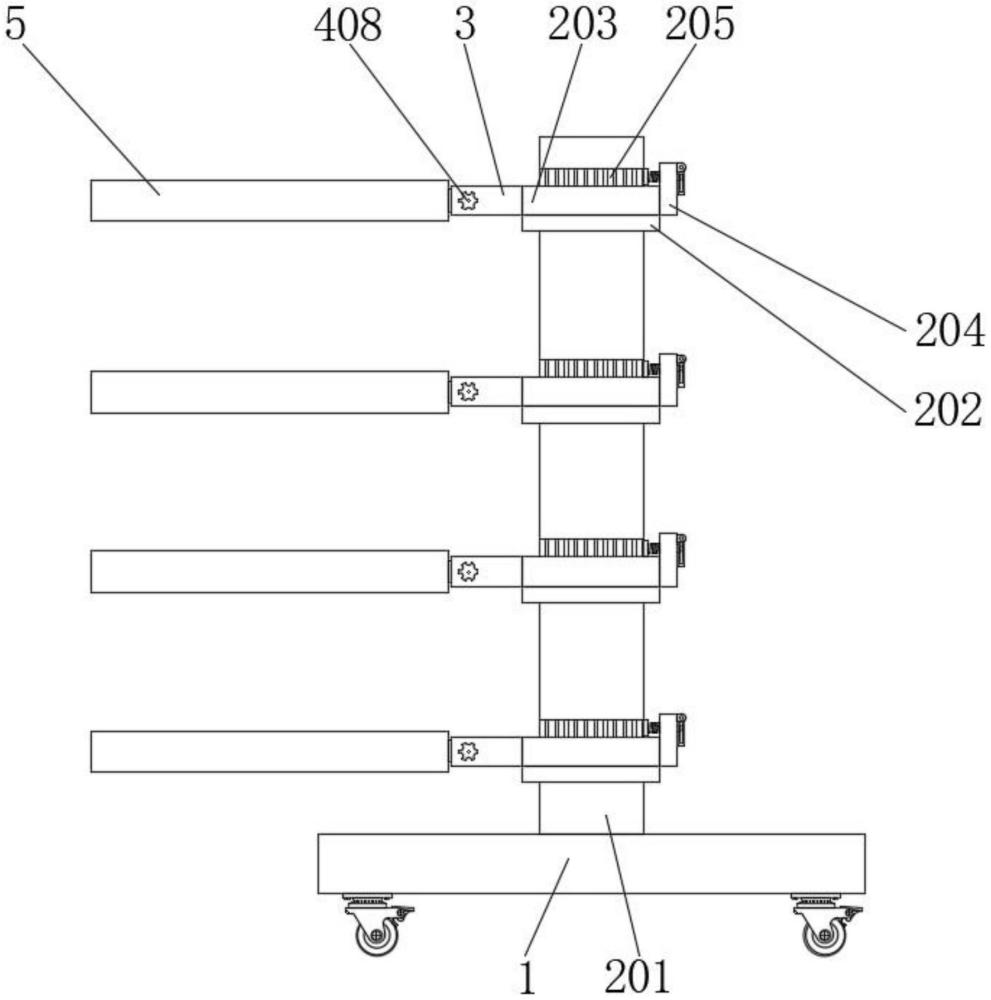

1.一種方便組裝的種植架，包括：底座(1)、支撐機構(2)、銜接桿(3)和對接機構(4)，其特征在于；

2.根據權利要求1所述的一種方便組裝的種植架，其特征在于：所述對接機構(4)包括：u形槽(401)、u形板(402)、卡槽(403)、十字槽(404)、卡板(405)、齒板(406)、齒輪(407)、旋柄(408)、滑塊(409)、滑桿(410)和第一彈簧(411)，所述銜接桿(3)的一側開設有u形槽(401)，所述u形槽(401)內滑動連接有u形板(402)，所述u形板(402)通過螺栓安裝在托盤(5)的一側。

3.根據權利要求2所述的一種方便組裝的種植架，其特征在于：所述u形板(402)的內壁上開設有卡槽(403)，所述u形槽(401)的內壁上開設有十字槽(404)，所述十字槽(404)內滑動連接有卡板(405)，所述卡板(405)卡合在卡槽(403)內。

4.根據權利要求3所述的一種方便組裝的種植架，其特征在于：所述卡板(405)的底部連接有齒板(406)，所述齒板(406)的一側嚙合連接有齒輪(407)，所述齒輪(407)轉動連接在十字槽(404)的內壁上，且齒輪(407)的前部連接有旋柄(408)，所述旋柄(408)貫穿轉動連接在十字槽(404)的內壁內。

5.根據權利要求4所述的一種方便組裝的種植架，其特征在于：所述齒板(406)遠離齒輪(407)的一側固定連接有滑塊(409)，所述滑塊(409)內貫穿滑動連接有滑桿(410)，所述滑桿(410)連接在十字槽(404)的內壁上，且滑桿(410)外側套接有第一彈簧(411)，所述第一彈簧(411)抵接在滑塊(409)與十字槽(404)之間。

6.根據權利要求1所述的一種方便組裝的種植架，其特征在于：所述支撐機構(2)包括：立柱(201)、擋環(202)、圓環(203)、立板(204)、插槽(205)、插塊(206)、拉桿(207)、第二彈簧(208)、u形柄(209)、引導槽(210)和引導桿(211)，所述底座(1)的上表面中部通過螺栓連接有立柱(201)，所述立柱(201)的外側套接有固定有擋環(202)，所述擋環(202)的上方抵接有圓環(203)，所述圓環(203)通過軸承轉動連接在立柱(201)的外側，所述銜接桿(3)通過螺栓連接在圓環(203)的外側。

7.根據權利要求6所述的一種方便組裝的種植架，其特征在于：遠離銜接桿(3)的所述圓環(203)外側固定連接有立板(204)，靠近圓環(203)上方的所述立柱(201)外側均勻開設有一圈插槽(205)，所述插槽(205)內卡合有插塊(206)，所述插塊(206)的一側連接有拉桿(207)，所述拉桿(207)貫穿滑動連接在立板(204)內，且拉桿(207)的外側套接有第二彈簧(208)，所述第二彈簧(208)抵接在插塊(206)與立板(204)之間。

8.根據權利要求7所述的一種方便組裝的種植架，其特征在于：所述立板(204)遠離第二彈簧(208)的一側通過接耳轉動連接有u形柄(209)，所述拉桿(207)遠離插塊(206)的一端滑動連接在u形柄(209)內，所述u形柄(209)內開設有引導槽(210)，所述引導槽(210)內滑動連接有引導桿(211)，所述引導桿(211)貫穿固定連接在拉桿(207)內。

技術總結
本技術涉及種植架技術領域，具體為一種方便組裝的種植架，包括：底座、支撐機構、銜接桿和對接機構；所述底座的上方連接有支撐機構，所述支撐機構的一側連接有銜接桿，所述銜接桿的一側設置有對接機構，所述對接機構的一側連接托盤。旋轉旋柄帶動齒輪旋轉，推動齒板帶動卡板收進十字槽內，然后將托盤的一側的U形板插入U形槽內，并松開旋柄，第一彈簧將卡板插入卡槽內，通過將托盤快速安裝在支撐機構上，方便組裝，旋轉U形柄，帶動拉桿將插塊從插槽內拔出，擠壓第二彈簧，然后推動托盤旋轉，在松開U形柄，第二彈簧將插塊推進插槽內，通過將上下幾組托盤錯開，防止相互遮光，方便采光。

技術研發人員：劉振青
受保護的技術使用者：濰坊青泓農業科技有限公司
技術研發日：20240620
技術公布日：2025/4/28
