本技術涉及園藝工具領域，具體地說就是一種手動彎枝器。

背景技術：

1、在景觀樹木的樹形培養過程中，根據客戶的要求要對景觀樹木的枝干的外形進行人為干預，使其形成不同的造型，而后再通過捆扎的方式進行固定。目前進行此類枝干的人為干預時，大多采用彎枝器，而枝干在彎曲后回彈力度較大，在實際操作時常常出現枝干彎曲到位后，其反作用與彎枝器使得在固定枝干時依然需要工人操作彎枝器避免其回轉，增加人工和工人的工作強度意見工作時的危險性。

技術實現思路

1、本實用新型就是為了現有技術中的不足，提供一種手動彎枝器。

2、本申請提供以下技術方案：

3、一種手動彎枝器，其特征在于：它包括第一彎枝臂和第二彎枝臂，在第一彎枝臂的一端端部設有套筒，在第二彎枝臂的一端端部設有轉軸，轉軸插入套筒其上端部與套筒內壁之間通過軸承形成配合連接，其下端部通過旋轉自鎖組件與套筒形成配合連接，使得轉軸在套筒內只能單向旋轉，在第一彎枝臂和第二彎枝臂的另一端均設有手持部；第一、二彎枝臂上對應設有第一、二滑軌，在每條滑軌上均設有對應配合的滑塊在滑塊上設有鎖緊銷，在滑塊上設有豎直分布的彎枝桿。

4、在上述技術方案的基礎上，還可以有以下進一步的技術方案：

5、所述的旋轉自鎖組件包括：在轉軸下部設有一端直徑縮小部，在直徑縮小部上設有均布有一組可轉動的棘爪，在套筒內與直徑縮小部對應位置設有環槽，在環槽內設有襯環，襯環的內壁上均布有一圈與棘爪對應配合的擠齒。

6、在所述的套筒和彎枝桿上均套設有柔性緩沖套。

7、在所述手持部上套設有防滑套。

8、實用新型優點：

9、本實用新型結構簡單，使用方便，對枝干彎曲角度的進行調整時調整方便，具有旋轉自鎖裝置，使得單人皆可以進行彎枝作業，同時有效的確保了工人工作時的安全性。

技術特征：

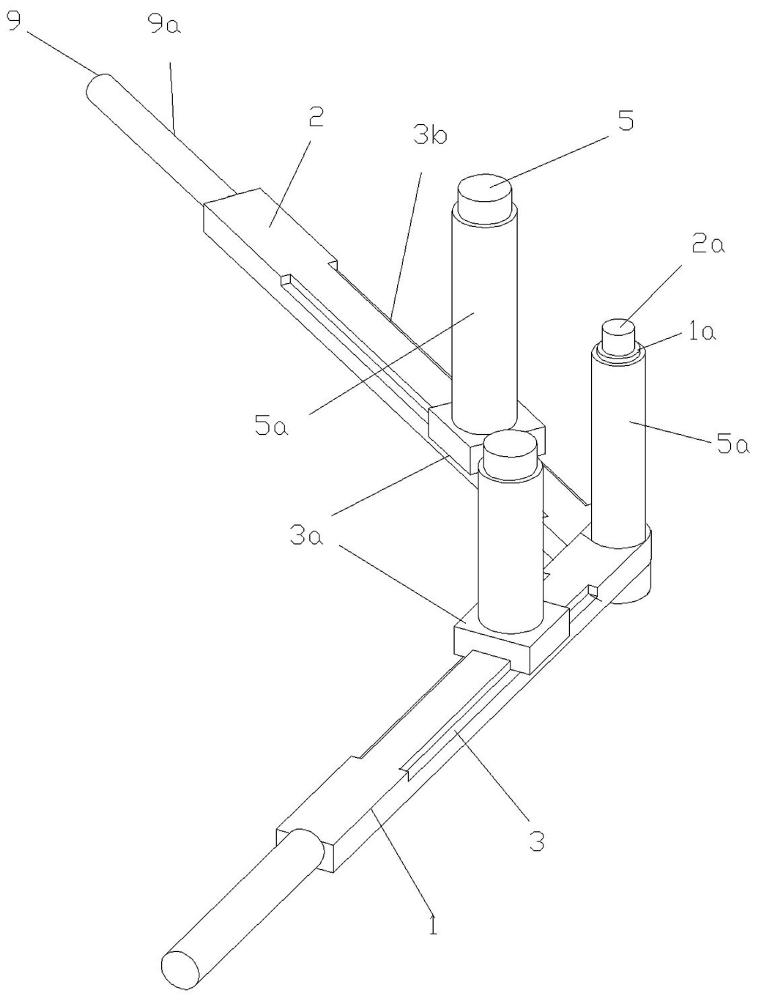

1.一種手動彎枝器，其特征在于：它包括第一彎枝臂（1）和第二彎枝臂（2），在第一彎枝臂（1）的一端端部設有套筒（1a），在第二彎枝臂（2）的一端端部設有轉軸（2a），轉軸（2a）插入套筒（1a）其上端部與套筒（1a）內壁之間通過軸承形成配合連接，其下端部通過旋轉自鎖組件（4）與套筒（1a）形成配合連接，使得轉軸（2a）在套筒（1a）內只能單向旋轉，在第一彎枝臂（1）和第二彎枝臂（2）的另一端均設有手持部（9）；在第一彎枝臂（1）和第二彎枝臂（2）上對應設有第一、二滑軌（3、3b），在每條滑軌上均設有對應配合的滑塊（3a），在滑塊（3a）上設有鎖緊銷，在滑塊（3a）上設有豎直分布的彎枝桿（5）。

2.根據權利要求1中所述的一種手動彎枝器，其特征在于：所述的旋轉自鎖組件（4）包括：在轉軸（2a）下端部設有一端直徑縮小部（4a），在直徑縮小部（4a）上設有均布有一組棘爪（4b），在套筒（1a）內與直徑縮小部（4a）對應位置設有環槽（4c），在環槽（4c）內設有襯環（4d），襯環（4d）的內壁上均布有一圈與棘爪（4b）對應配合的擠齒（4e）。

3.根據權利要求1中所述的一種手動彎枝器，其特征在于：在所述的套筒（1a）和彎枝桿（5）上均套設有柔性緩沖套（5a）。

4.根據權利要求1中所述的一種手動彎枝器，其特征在于：在所述手持部（9）上套設有防滑套（9a）。

技術總結
本技術提供一種手動彎枝器，其特征在于：它包括一端端部鉸接在一起的第一彎枝臂（1）和第二彎枝臂（2），在第一、二彎枝臂（1、2）上均設有滑軌（3），在滑軌（3）上設有對應配合的滑塊（3a），在滑塊（3a）上設有豎直分布的彎枝桿（4）。本技術結構簡單，使用方便，對枝干彎曲角度的進行調整時調整方便。

技術研發人員：楊成林,楊毅
受保護的技術使用者：安徽藝臨盆景有限公司
技術研發日：20240622
技術公布日：2025/4/28
