本發(fā)明涉及復合膜，尤其是涉及一種用于食品包裝的抗紫外高阻隔透明膜。

背景技術：

1、“百利包”（prepack）是一種無菌包裝，多用于乳制品包裝袋。其結構為多層無菌復合膜，例如三層黑白膜，也有高阻隔多層共擠膜及鋁塑復合膜，這類復合膜能夠有效阻隔氧氣、水分等外界因素對食品品質(zhì)的影響，從而延長食品的保質(zhì)期。為使消費者可以直觀地看到包裝內(nèi)食品的狀態(tài)，現(xiàn)在食品包裝有透明化的需求。但是透明化的包裝袋無法阻隔紫外線，而紫外線照射容易導致食品中的維生素等光敏成分降解、氧化脂肪類物質(zhì)使其酸敗變質(zhì)等，影響食品風味和口感。因此，有必要設計制造一種抗紫外的高阻隔透明膜。現(xiàn)有技術中采用pet作為透明基材，在其中添加抗紫外助劑來實現(xiàn)抗紫外功能，但是該類技術方案對紫外光的阻隔效果有限，只能保證200~360nm范圍內(nèi)的阻隔效果較優(yōu)，同時對水、氧氣的阻隔性能較差，otr≤120，wtr≤15。

技術實現(xiàn)思路

1、本發(fā)明的主要目的在于，克服現(xiàn)有技術的不足，提供一種抗紫外高阻隔透明膜，提高食品包裝材料阻隔紫外光的波長范圍；次要目的在于，提供一種改進二芳基乙烯的合成方法，并制得一種二芳基乙烯膜材。

2、為實現(xiàn)上述目的，本發(fā)明提供的技術方案如下：

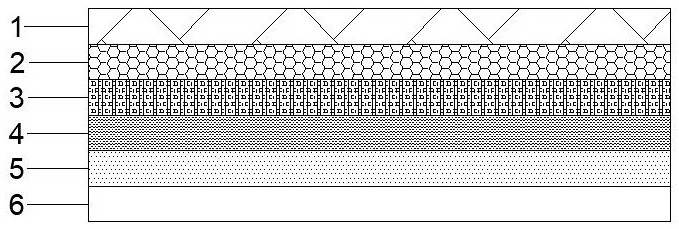

3、一種抗紫外高阻隔透明膜，從外到內(nèi)依次設置包括有：

4、阻隔層、所述阻隔層包括k改性膜、alox改性膜、sio2改性膜；

5、粘接層、所述粘接層為透明耐蒸煮的膠黏劑涂布復合制得；

6、中間層、所述中間層為功能膜層；

7、反射層、所述反射層為二芳基乙烯膜（a）；

8、熱封層，所述熱封層為均勻分散有抗紫外粒子的pp或pe膜，

9、所述阻隔層的底部通過粘接層與所述中間層膠合，所述中間層、反射層與熱封層之間熱封貼合。

10、進一步的，阻隔層包括kpet、kny、pet-alox、bopp-alox、pet-sio2中的至少一種

11、進一步的，中間層包括ny、pet、bope、mdope中的至少一種。

12、進一步的，阻隔層/粘接層/中間層/反射層/熱封層的厚度比為：（0.75~1.25）/（0.5~1）/（1.5~2）/（1.5~3）/（1.5~2）。

13、進一步的，粘接層為水煮級膠、半高溫蒸煮級膠、高溫蒸煮級膠中的一種。

14、進一步的，阻隔層與所述粘接層之間還設置有油墨層，所述阻隔層至少部分覆蓋所述油墨層，所述油墨層通過粘接層膠合到阻隔層的一側(cè)。

15、進一步的，油墨層為二芳基乙烯膜（b），所述二芳基乙烯膜（a）與二芳基乙烯膜（b）為紅光變色二芳基乙烯膜、藍光變色二芳基乙烯膜、紫光變色二芳基乙烯膜其中任意兩種。

16、一種二芳基乙烯膜的制備方法，包括以下步驟：

17、s1，按重量份計，稱取二芳基乙烯光致變色化合物5~20份、體積分數(shù)為75~85%的乙酸乙酯-水溶液150~200份、表面活性劑1~5份攪拌混勻；

18、s2，將s1所得混合物加熱至40~60攝氏度，保溫1~2小時制成活性中間體；

19、s3，將s2所得活性中間體涂布到相鄰層至少其中之一的表面，并于60~80攝氏度干燥。

20、進一步的，二芳基乙烯光致變色化合物包括：

21、2,3-雙(2,4,5-三甲基-3-噻吩基)馬來酐、

22、2,3-雙(2,4,5-三甲基-3-噻吩基)馬來酰亞胺、

23、順-1,2-二氰基-1,2-雙(2,4,5-三甲基-3-噻吩基)乙烯中的至少一種。

24、進一步的，s3中，對中間層和/或熱封層表面進行預處理，所述預處理包括：將中間層和/或熱封層在40~50℃進行保溫活化。

25、進一步的，所述二芳基乙烯膜的透光率>95%，霧度<5%。

26、本發(fā)明的優(yōu)點和有益效果在于：

27、1、高效阻隔與抗紫外：通過特定選擇的阻隔層，實現(xiàn)了對外部環(huán)境因素的高效阻隔，包括氧氣、水分等。同時，熱封層中均勻分散的抗紫外粒子能有效抵擋紫外線的侵害，保護包裝內(nèi)容物免受紫外線導致的損害。

28、2、結構與功能復合：通過粘接層將各功能層緊密結合，不僅保證了膜結構的整體穩(wěn)定性，還實現(xiàn)了各層功能的有效疊加。中間層的選用增強了膜的力學性能和耐用性。

29、3、耐候性與美觀性兼?zhèn)洌河湍珜拥脑O置不僅為包裝提供了豐富的視覺效果，還增強了產(chǎn)品的品牌識別度。同時，油墨層與阻隔層之間的緊密結合保證了印刷圖案的持久性和耐候性。

30、4、智能變色功能：反射層和油墨層采用的透明的二芳基乙烯膜（a）與二芳基乙烯膜（b）具有光敏變色特性，能夠在紫外光照射下呈現(xiàn)不同的色彩，當反射層受紫外線變成藍色或紫色時，表面其對藍紫光起到反射效果，進一步提高了抗紫外的技術效果，同時油墨層變?yōu)榧t色，不影響油墨層的視覺效果。

技術特征：

1.一種抗紫外高阻隔透明膜，其特征在于：從外到內(nèi)依次設置包括有：

2.根據(jù)權利要求1所述的抗紫外高阻隔透明膜，其特征在于：所述中間層包括ny、pet、bope、mdope中的至少一種。

3.根據(jù)權利要求1所述的抗紫外高阻隔透明膜，其特征在于：所述阻隔層/粘接層/中間層/反射層/熱封層的厚度比為：

4.根據(jù)權利要求1所述的抗紫外高阻隔透明膜，其特征在于：所述粘接層為水煮級膠、半高溫蒸煮級膠、高溫蒸煮級膠中的一種。

5.根據(jù)權利要求1所述的抗紫外高阻隔透明膜，其特征在于：所述阻隔層與所述粘接層之間還設置有油墨層，所述阻隔層至少部分覆蓋所述油墨層，所述油墨層通過粘接層膠合到阻隔層的一側(cè)。

6.根據(jù)權利要求5所述的抗紫外高阻隔透明膜，其特征在于：所述油墨層為二芳基乙烯膜b，所述二芳基乙烯膜a與二芳基乙烯膜b為的反射色彩不同。

7.根據(jù)權利要求1所述的抗紫外高阻隔透明膜，其特征在于，二芳基乙烯膜的制備方法包括以下步驟：

8.根據(jù)權利要求7所述的抗紫外高阻隔透明膜，其特征在于：所述二芳基乙烯光致變色化合物包括：

9.根據(jù)權利要求7所述的抗紫外高阻隔透明膜，其特征在于：所述s3中，對二芳基乙烯膜所述相鄰層至少其中之一的表面進行預處理，所述預處理包括：將所述兩層膜在40~50℃進行保溫1h以上活化。

10.根據(jù)權利要求7或9所述的抗紫外高阻隔透明膜，其特征在于：所述二芳基乙烯膜的透光率>95%，霧度＜5%。

技術總結
本發(fā)明公開了一種多層結構的抗紫外高阻隔透明膜及其制備方法，復合膜材料包括有阻隔層、粘接層、中間層與熱封層。其中，阻隔層選用KPET、KNY等高效阻隔材料，熱封層則分散有抗紫外粒子，提升紫外線防護能力。中間層采用NY、PET等強化膜結構，而粘接層則確保各層間的穩(wěn)固連接。此外，引入油墨層與反射層，可采用變色不同的兩種二芳基乙烯膜，具備光致變色特性，不僅增添美觀，還提高產(chǎn)品互動性，變色后反射紫外線，提高本發(fā)明抗紫外高阻隔的同時，保持其透明效果。

技術研發(fā)人員：朱兆律,鄒燕紅,常子貢
受保護的技術使用者：安姆科科技研發(fā)有限公司
技術研發(fā)日：
技術公布日：2025/4/28
