本技術涉及水利灌溉，更具體地涉及一種水利用灌溉裝置。

背景技術：

1、水利用灌溉裝置是一種用于有效管理和利用水資源進行農田灌溉的設備。它可以幫助農民合理、節約地使用水資源，提高農作物的產量和質量。

2、滴灌系統通過在植株旁邊或根系區域放置微型噴頭或滴灌帶，使水以緩慢、均勻的速度滴入土壤中；噴灌系統使用噴頭向農田噴灑水，覆蓋一定的面積。噴灌系統可以采用旋轉噴頭、噴霧噴頭或噴射噴頭等不同類型，根據需要調整噴頭的噴灑范圍和水流量；地下滲漏灌溉系統通過在植物根系區域埋設滲漏管道，將水通過滲漏孔慢慢滲透到土壤中。

3、現有的噴灌系統通常使用固定高度和固定角度的噴頭，其高度和角度不便于隨需求進行調整。這意味著在不同作物生長階段或地形條件下，可能會出現噴水過高或過低的情況，無法靈活適應不同需求。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供了一種水利用灌溉裝置，以解決上述背景技術中存在的問題。

2、本實用新型提供如下技術方案：一種水利用灌溉裝置，包括灌溉裝置主體，所述灌溉裝置主體的外側安裝有高度調節組件，所述灌溉裝置主體包括支撐管，所述支撐管內側的頂部活動套接有可調節伸縮管，所述可調節伸縮管的頂部固定連接有固定框，所述固定框的兩側均固定連接有橡膠連接管，所述橡膠連接管遠離固定框的一端固定連接有灌溉噴頭，所述高度調節組件包括固定套接在支撐管外側頂部的第一固定板以及固定套接在可調節伸縮管外側頂部的第二固定板，所述第二固定板底部的兩側均固定連接有齒條板，所述第一固定板的底部固定連接有固定塊，左側所述固定塊的側面固定連接有電機，所述電機的輸出軸固定連接有旋轉桿，所述旋轉桿外側的兩側均固定套接有圓柱齒輪，所述圓柱齒輪與齒條板的正面相互嚙合，所述第二固定板的兩側均安裝有角度調節組件，所述角度調節組件的外側安裝有固定組件。

3、進一步的，所述齒條板的兩側均固定連接有梯形限位條，所述梯形限位條和齒條板均與第一固定板活動套接。

4、進一步的，所述第二固定板底部的兩側均固定連接有限位桿，所述限位桿與第一固定板活動套接。

5、進一步的，所述角度調節組件包括固定連接在第二固定板側面的螺紋塊，所述螺紋塊的頂部螺紋套接有螺紋柱，所述螺紋柱的頂部活動連接有連接塊，所述連接塊與灌溉噴頭的底部相連接，所述螺紋柱的底部固定連接有把手塊。

6、進一步的，所述固定組件包括固定連接在螺紋塊側面的固定架，所述固定架內壁的底部固定連接有固定管，所述固定管的內側固定連接有彈簧，所述彈簧的頂部固定連接有伸縮桿，所述伸縮桿兩側的頂部均固定連接有控制塊，所述伸縮桿的頂部開設有多邊棱錐槽。

7、進一步的，所述把手塊的底部固定連接有多邊棱錐塊，所述多邊棱錐塊與多邊棱錐槽相互適配。

8、本實用新型的技術效果和優點：

9、1.本實用新型通過設有高度調節組件，啟動電機帶動旋轉桿轉動，通過圓柱齒輪與齒條板的嚙合作用，使齒條板帶動第二固定板進行上升或者下降，從而對可調節伸縮管伸出的長度進行調節，繼而對灌溉噴頭的高度進行調節。

10、2.本實用新型通過設有角度調節組件，向下按壓控制塊，從而使多邊棱錐槽與多邊棱錐塊分離，然后轉動把手塊，在螺紋塊與螺紋柱的螺紋推力作用下，螺紋柱帶動連接塊向上或者向下移動，繼而對灌溉噴頭的角度進行調節。

技術特征：

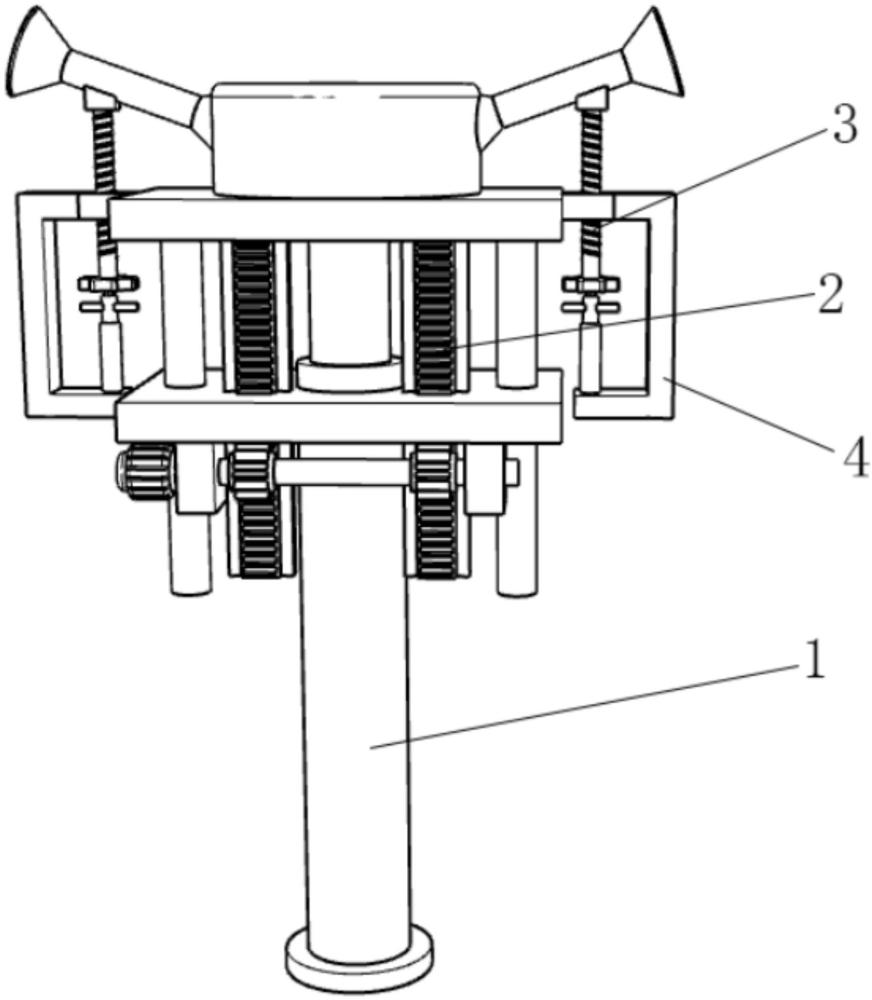

1.一種水利用灌溉裝置，包括灌溉裝置主體(1)，其特征在于：所述灌溉裝置主體(1)的外側安裝有高度調節組件(2)，所述灌溉裝置主體(1)包括支撐管(101)，所述支撐管(101)內側的頂部活動套接有可調節伸縮管(102)，所述可調節伸縮管(102)的頂部固定連接有固定框(103)，所述固定框(103)的兩側均固定連接有橡膠連接管(104)，所述橡膠連接管(104)遠離固定框(103)的一端固定連接有灌溉噴頭(105)，所述高度調節組件(2)包括固定套接在支撐管(101)外側頂部的第一固定板(201)以及固定套接在可調節伸縮管(102)外側頂部的第二固定板(202)，所述第二固定板(202)底部的兩側均固定連接有齒條板(203)，所述第一固定板(201)的底部固定連接有固定塊(205)，左側所述固定塊(205)的側面固定連接有電機(206)，所述電機(206)的輸出軸固定連接有旋轉桿(207)，所述旋轉桿(207)外側的兩側均固定套接有圓柱齒輪(208)，所述圓柱齒輪(208)與齒條板(203)的正面相互嚙合，所述第二固定板(202)的兩側均安裝有角度調節組件(3)，所述角度調節組件(3)的外側安裝有固定組件(4)。

2.根據權利要求1所述的一種水利用灌溉裝置，其特征在于：所述齒條板(203)的兩側均固定連接有梯形限位條(231)，所述梯形限位條(231)和齒條板(203)均與第一固定板(201)活動套接。

3.根據權利要求1所述的一種水利用灌溉裝置，其特征在于：所述第二固定板(202)底部的兩側均固定連接有限位桿(204)，所述限位桿(204)與第一固定板(201)活動套接。

4.根據權利要求1所述的一種水利用灌溉裝置，其特征在于：所述角度調節組件(3)包括固定連接在第二固定板(202)側面的螺紋塊(301)，所述螺紋塊(301)的頂部螺紋套接有螺紋柱(302)，所述螺紋柱(302)的頂部活動連接有連接塊(303)，所述連接塊(303)與灌溉噴頭(105)的底部相連接，所述螺紋柱(302)的底部固定連接有把手塊(304)。

5.根據權利要求1所述的一種水利用灌溉裝置，其特征在于：所述固定組件(4)包括固定連接在螺紋塊(301)側面的固定架(401)，所述固定架(401)內壁的底部固定連接有固定管(402)，所述固定管(402)的內側固定連接有彈簧(403)，所述彈簧(403)的頂部固定連接有伸縮桿(404)，所述伸縮桿(404)兩側的頂部均固定連接有控制塊(405)，所述伸縮桿(404)的頂部開設有多邊棱錐槽(441)。

6.根據權利要求4所述的一種水利用灌溉裝置，其特征在于：所述把手塊(304)的底部固定連接有多邊棱錐塊(305)，所述多邊棱錐塊(305)與多邊棱錐槽(441)相互適配。

技術總結
本技術涉及水利灌溉技術領域，且公開了一種水利用灌溉裝置，包括灌溉裝置主體，灌溉裝置主體的外側安裝有高度調節組件，支撐管內側的頂部活動套接有可調節伸縮管，可調節伸縮管的頂部固定連接有固定框，固定框的兩側均固定連接有橡膠連接管，橡膠連接管遠離固定框的一端固定連接有灌溉噴頭，通過設有高度調節組件和角度調節組件，啟動電機，通過圓柱齒輪與齒條板的嚙合作用，使齒條板帶動第二固定板進行上升或者下降，從而對可調節伸縮管伸出的長度進行調節，繼而對灌溉噴頭的高度進行調節，轉動把手塊，在螺紋塊與螺紋柱的螺紋推力作用下，螺紋柱帶動連接塊向上或者向下移動，繼而對灌溉噴頭的角度進行調節。

技術研發人員：陳銳端
受保護的技術使用者：廣東銳業水利科技有限公司
技術研發日：20240621
技術公布日：2025/4/28
