本技術涉及供水車，具體為水肥一體機移動供水車。

背景技術：

1、供水車，又稱為噴灑車或者多功能綠化灑水車。用于城市道路、大型廠區、部隊、園林等單位清潔路面、衛生、防塵、澆水、噴灑農藥等，以達到美化環境作用。同時可以用于臨時應急消防灑水。

2、發明人在實現本實用新型的過程中發現現有技術存在如下問題：現有供水車通常使用牽引連接件與車頭連接，在不使用時缺少車頭的支撐，整體會傾斜，再次使用時，需要將整個水罐連接部分抬起，與牽引車頭進行連接，這一過程費時費力。

技術實現思路

1、針對現有技術的不足，本實用新型提供了水肥一體機移動供水車，解決了現有供水車通常使用牽引連接件與車頭連接，在不使用時缺少車頭的支撐，整體會傾斜，再次使用時，需要將整個水罐連接部分抬起，與牽引車頭進行連接，這一過程費時費力。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：水肥一體機移動供水車，包括平板，所述平板的下壁面設有車輪架，所述平板的側壁面設有連接板，所述連接板內設有圓筒，所述圓筒內連接有支撐機構，所述連接板的上壁面一側設有牽引器，所述平板的上壁面設有水罐，所述水罐的上壁面設有入水口，所述水罐的下端兩側均設有出水管。

3、優選的，所述支撐機構包括轉動安裝在所述圓筒上端的搖把，所述搖把的下端設有螺紋桿，所述螺紋桿轉動連接在所述圓筒內，所述螺紋桿螺紋連接有內套桿，所述套桿與所述圓筒的內壁面滑動接觸，所述套桿的側壁面設有一對滑塊，所述圓筒的內壁面設有一對滑槽，一對所述滑塊分別滑動安裝在一對所述滑槽內。

4、優選的，所述入水口內可放置有端蓋。

5、優選的，所述水罐與一對所述出水管之間均連接有水泵，一對所述出水管內均設有閥門。

6、優選的，所述連接板為三角形狀，所述圓筒位于所述連接板內正中心，所述升降板的下壁面設有防滑層。

7、有益效果

8、本實用新型提供了水肥一體機移動供水車，本實用新型設計了用于平衡裝置的結構，可將水從入水口內灌入水罐內，啟動一對水泵，并打開閥門，通過水管連接出水管，搭配噴灑頭，對植物進行噴灌，該裝置在無牽引時也能實現保持平穩，旋擰搖把帶動升降板升降移動，對地面進行支撐，保持裝置平穩。該裝置能夠在無車頭連接時保持平穩放置，有利于再次連接時省時省力，給操作人員提供了方便，實用性強。

技術特征：

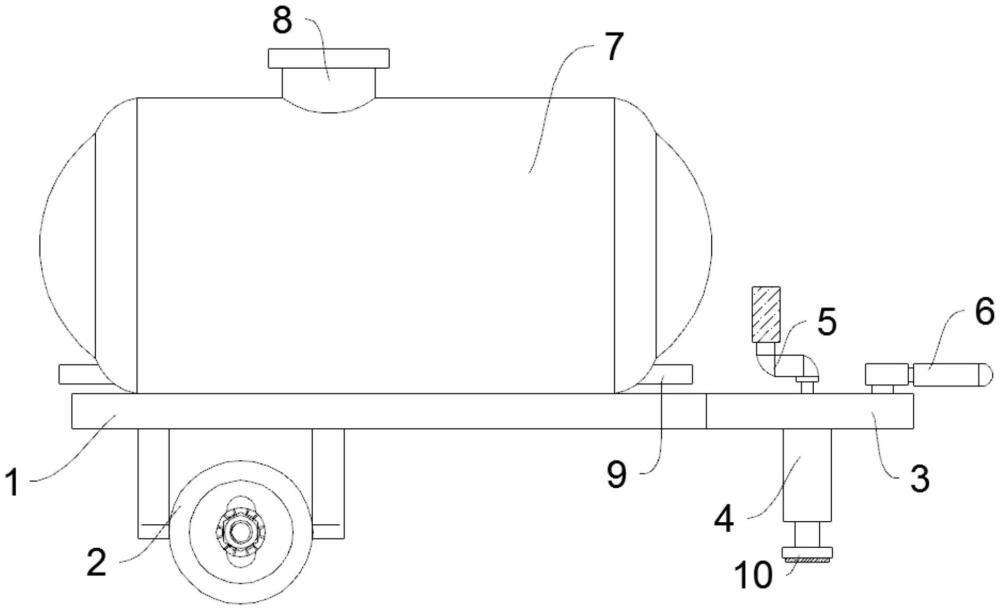

1.水肥一體機移動供水車，包括平板(1)，其特征在于，所述平板(1)的下壁面設有車輪架(2)，所述平板(1)的側壁面設有連接板(3)，所述連接板(3)內設有圓筒(4)，所述圓筒(4)內連接有支撐機構，所述連接板(3)的上壁面一側設有牽引器(6)，所述平板(1)的上壁面設有水罐(7)，所述水罐(7)的上壁面設有入水口(8)，所述水罐(7)的下端兩側均設有出水管(9)。

2.根據權利要求1所述的水肥一體機移動供水車，其特征在于，所述支撐機構包括轉動安裝在所述圓筒(4)上端的搖把(5)，所述搖把(5)的下端設有螺紋桿(12)，所述螺紋桿(12)轉動連接在所述圓筒(4)內，所述螺紋桿(12)螺紋連接有內套桿(11)，所述套桿(11)與所述圓筒(4)的內壁面滑動接觸，所述套桿(11)的側壁面設有一對滑塊(14)，所述圓筒(4)的內壁面設有一對滑槽(13)，一對所述滑塊(14)分別滑動安裝在一對所述滑槽(13)內。

3.根據權利要求1所述的水肥一體機移動供水車，其特征在于，所述入水口(8)內可放置有端蓋。

4.根據權利要求1所述的水肥一體機移動供水車，其特征在于，所述水罐(7)與一對所述出水管(9)之間均連接有水泵，一對所述出水管(9)內均設有閥門。

5.根據權利要求1所述的水肥一體機移動供水車，其特征在于，所述連接板(3)為三角形狀，所述圓筒(4)位于所述連接板(3)內正中心，升降板(10)的下壁面設有防滑層。

技術總結
本技術公開了水肥一體機移動供水車，涉及供水車技術領域。包括平板，所述平板的下壁面設有車輪架，所述平板的側壁面設有連接板，所述連接板內設有圓筒，所述圓筒內連接有支撐機構，所述連接板的上壁面一側設有牽引器，所述平板的上壁面設有水罐，所述水罐的上壁面設有入水口。本技術設計了用于平衡裝置的結構，可將水從入水口內灌入水罐內，啟動一對水泵，并打開閥門，通過水管連接出水管，搭配噴灑頭，對植物進行噴灌，該裝置在無牽引時也能實現保持平穩，旋擰搖把帶動升降板升降移動，對地面進行支撐，保持裝置平穩。該裝置能夠在無車頭連接時保持平穩放置，有利于再次連接時省時省力，給操作人員提供了方便，實用性強。

技術研發人員：杜寶帥,劉坤,劉秩豪
受保護的技術使用者：丹東渤海節水灌溉設備有限公司
技術研發日：20240625
技術公布日：2025/4/28
