本技術涉及農業機械設備，具體涉及一種播種機。

背景技術：

1、對于綠豆、紅豆等此類小顆粒種子農作物的播種，國內仍有許多地區采用人工或半人工的播種方式完成播種，不僅需要大量人力，而且勞動強度大，播種成本高，效率低，提高了綠豆、紅豆類農作物的生產成本。

2、現有技術中，公開號為cn105027763a的中國專利公開了一種小型綠豆播種裝置，包括：行走機構，其包括機架以及設于機架上的前輪及后輪；以及播種機構，其包括：播種盒，其設有進料口及出料口，用于裝載綠豆；播種轉子，其為空腔結構并以能夠旋轉的方式設于出料口處用于隔擋綠豆外流，且沿該播種轉子的周向依次設有多個與空腔連通的凹坑，其中，播種轉子通過傳動組件與前輪或后輪連接，當前輪或后輪旋轉時能夠帶動播種轉子轉動；分土梨以及合土梨，分土梨和合土梨分別設于播種轉子下方的前方和后方。

3、但是現有技術中，采用該播種裝置播種綠豆時，至少存在以下技術問題：

4、(1)：使用時，需要使用者手動推動綠豆播種裝置進行移動，無法自動沿田壟進行移動，自動化程度低；

5、(2)：現有的播種裝置通常無法對綠豆種下落的頻率進行調節，即不能滿足不同間距的綠豆種植，無法保證綠豆播種后的疏密程度。

技術實現思路

1、針對現有技術中的缺陷，本實用新型提供一種播種機，以解決背景技術中所提出的技術問題。

2、一種播種機，包括機架，還包括安裝在所述機架上的播種組件、按壓組件以及覆土鎮壓滾輪；所述播種組件包括種子箱、轉動安裝在所述機架上的種子分離器以及與所述種子分離器相對設置的排種器，所述種子箱沿所述種子分離器軸向排列分布有多個，所述種子箱朝向所述種子分離器的一側敞口設置，所述種子分離器與所述種子箱相對設置；

3、所述種子箱安裝在抖動組件上，所述抖動組件固定安裝在機架上；

4、所述種子分離器呈圓柱狀，所述種子分離器的外壁上均勻分布有多圈沿所述種子分離器軸向間隔設置的分離孔，所述分離孔的孔徑與待播種的種子直徑適配；

5、所述排種器的數量與分離孔的圈數相等，所述排種器沿所述種子分離器軸向間隔分布，所述排種器包括排種管和設置在所述排種管頂部的接種口，所述接種口與對應的所述分離孔相對設置，所述排種管底部敞口設置；

6、所述按壓組件包括輥軸和均勻分布在所述輥軸上的按壓柱，所述按壓柱沿輥軸軸向均勻分布有多圈，所述排種器與所述按壓柱相對設置；

7、所述種子分離器通過驅動電機驅動，所述種子分離器與所述輥軸通過傳動組件傳動連接，所述種子分離器的旋轉方向與所述輥軸的旋轉方向相反。

8、進一步，所述抖動組件包括抖動電機和安裝在所述抖動電機上的抖動桿，所述種子箱底部固定安裝在所述抖動桿上，所述抖動電機固定安裝在所述機架上。

9、進一步，所述傳動組件包括相互嚙合的第一齒輪和第二齒輪，所述第一齒輪和第二齒輪分別通過第一轉軸和第二轉軸轉動安裝在所述機架上，所述第一轉軸和第二轉軸上均安裝有鏈輪，所述第一轉軸的鏈輪通過鏈條與種子分離器傳動連接，所述第二轉軸上的鏈輪通過鏈條與所述輥軸傳動連接。

10、進一步，所述驅動電機為伺服電機。

11、進一步，所述種子箱底部朝向所述排種器一側傾斜設置。

12、進一步，所述接種口朝向所述種子分離器的一側敞口設置。

13、本實用新型的有益效果體現在：

14、本實用新型提供的播種機搭載在牽引設備上后，由牽引設備進行牽引移動，不需要手動推動，自動化程度高，且具有種子按壓和覆土鎮壓功能，極大地節約了綠豆播種人力成本。

技術特征：

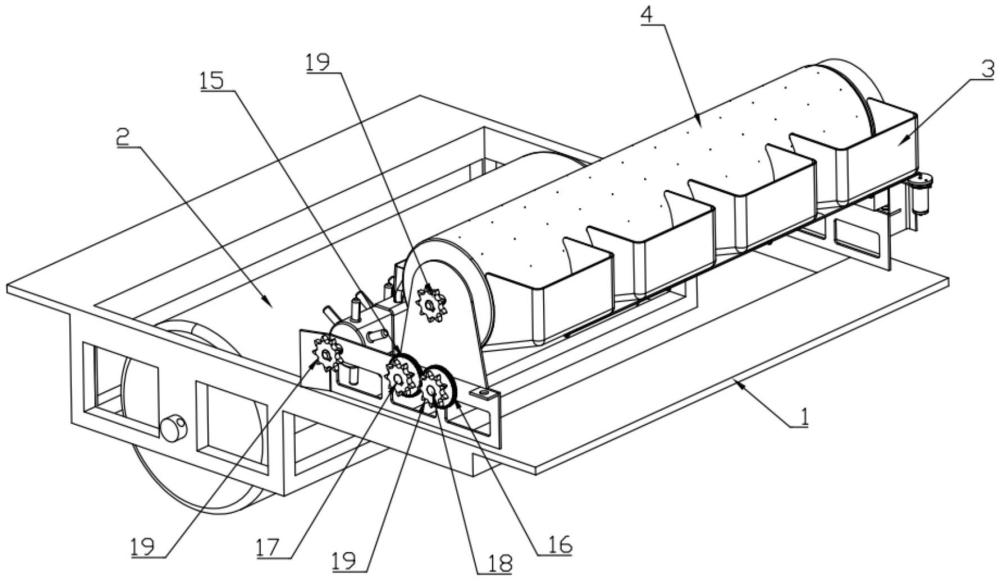

1.一種播種機，包括機架(1)，其特征在于，還包括安裝在所述機架(1)上的播種組件、按壓組件以及覆土鎮壓滾輪(2)；所述播種組件包括種子箱(3)、轉動安裝在所述機架(1)上的種子分離器(4)以及與所述種子分離器(4)相對設置的排種器(5)，所述種子箱(3)沿所述種子分離器(4)軸向排列分布有多個，所述種子箱(3)朝向所述種子分離器(4)的一側敞口設置，所述種子分離器(4)與所述種子箱(3)相對設置；

2.根據權利要求1所述的一種播種機，其特征在于：所述抖動組件包括抖動電機(12)和安裝在所述抖動電機(12)上的抖動桿(13)，所述種子箱(3)底部固定安裝在所述抖動桿(13)上，所述抖動電機(12)固定安裝在所述機架(1)上。

3.根據權利要求1所述的一種播種機，其特征在于：所述傳動組件包括相互嚙合的第一齒輪(15)和第二齒輪(16)，所述第一齒輪(15)和第二齒輪(16)分別通過第一轉軸(17)和第二轉軸(18)轉動安裝在所述機架(1)上，所述第一轉軸(17)和第二轉軸(18)上均安裝有鏈輪(19)，所述第一轉軸(17)的鏈輪(19)通過鏈條與種子分離器(4)傳動連接，所述第二轉軸(18)上的鏈輪(19)通過鏈條與所述輥軸(9)傳動連接。

4.根據權利要求1所述的一種播種機，其特征在于：所述驅動電機(11)為伺服電機。

5.根據權利要求1所述的一種播種機，其特征在于：所述種子箱(3)底部朝向所述排種器(5)一側傾斜設置。

6.根據權利要求1所述的一種播種機，其特征在于：所述接種口(8)朝向所述種子分離器(4)的一側敞口設置。

技術總結
本技術公開了一種播種機，包括機架，以及安裝在所述機架上的播種組件、按壓組件以及覆土鎮壓滾輪；所述播種組件包括種子箱、轉動安裝在所述機架上的種子分離器以及與所述種子分離器相對設置的排種器；所述按壓組件包括輥軸和均勻分布在所述輥軸上的按壓柱；該播種機搭載在牽引設備上后，由牽引設備進行牽引移動，不需要手動推動，自動化程度高，且具有種子按壓和覆土鎮壓功能，極大地節約了綠豆播種人力成本。

技術研發人員：楊琦
受保護的技術使用者：江蘇新近利科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
