本發明涉及一種有機硅乳液的制備方法，提高有機硅乳液消抑泡性能和分散性。本發明涉及的有機硅乳液屬于精細化學品添加劑。因此，它隸屬于精細化工。

背景技術：

1、有機硅產品的結構中既含有“有機基團”，又含有“無機結構”，這種特殊的組成和分子結構使它集有機物的特性與無機物的功能于一身。與其他高分子材料相比，有機硅產品的最突出性能是：耐溫特性、耐候性、電氣絕緣性能、生物特性、低表面張力和低表面能，因此它的應用范圍非常廣泛。

2、有機硅乳液是重要的有機硅產品之一，由有機硅、水和表面活性劑等組成，由于它的獨特性能和特點，在工業上得到廣泛的應用，有機硅乳液分為非活性有機硅乳液、活性有機硅乳液、改性有機硅乳液及有機硅復合乳液，又分為陽離子型有機硅乳液、陰離子型有機硅乳液、非離子型有機硅乳液及復合離子型有機硅乳液，還分為水包油型有機硅乳液及油包水型有機硅乳液。

3、有機硅乳液消泡劑屬于消泡劑種類之一，當前市場上常見的消泡劑的種類很多，有機硅類消泡劑主要由聚硅氧烷和疏水粒子組成，由于聚硅氧烷在其結構上的獨特性，使它有較低的表面張力，且不易與起泡介質發生化學反應，因而可作為良好的消泡劑。由于它的獨特性能和特點，在工業上得到廣泛的應用，包括造紙、紡織、漿料、涂料、建筑、皮革、醫藥、化妝品等等，并且應用領域不斷開闊，應用潛能很大。在上述應用領域中，有機硅以水乳液的形式使用最為經濟、方便、安全，同時符合環保的要求。

4、專利cn1807512和?cn101298027介紹了通過加入一些輔助物質將高粘度的有機硅混合物分散于水中，制備成較穩定的有機硅乳液；專利cn102002242a介紹了一種引入高級脂肪醇聚醚來提高乳液穩定性的方法；專利cn101003008介紹了通過對作為乳化劑的含有羥基的聚醚分子進行化學改性處理，生成新的封端聚醚，然后將之用于乳液制備中，從而制得穩定乳液。

5、cn1613537制備耐高溫有機硅乳液型的消泡劑，在高溫下消泡快且持久，加熱時不易破乳，不易產生硅斑，且抗剪切性強，然而這種有機硅乳液的粘度大，在起泡介質中不容易分散，對生產操作過程造成一些不便。專利cn?101298027介紹了一種利用高粘度有機硅乳化劑來分散高粘度有機硅組合物的方法，但是高粘度有機硅乳化劑的生產比較困難。cn116785781a中利用含雙鍵聚醚多元醇和乙烯基硅油反應制備硅聚醚來乳化制備聚醚改性有機硅消泡劑；cn116099238a中合成高度支鏈化的有機硅消泡活性物提高消泡劑的消抑泡性能，利用聚醚酯化產物、增稠劑和水復合來乳化有機硅活性物，從而提高產品的穩定性和相容性；cn115445251a公開了一種丁炔二醇醚改性有機硅消泡劑及其制備方法，具備有機硅消泡劑消泡速度快、穩定性強等優點，同時兼具丁炔二醇醚改性有機硅低泡、表面潤濕、親水性、低表面張力等優點，得到的消泡劑消泡能力強、與涂料相容性好，以上專利都是通過改進硅聚醚的結構特征和乳化效率來提高有機硅消泡劑的穩定性和相容性。

技術實現思路

1、本發明提供一種有機硅乳液的制備方法，將硅聚醚、第一部分酯類增效劑混合均勻備用；首先將有機硅組合物、乳化劑、第二部分酯類增效劑進行高速混合乳化，然后繼續加入硅聚醚與第一部分酯類增效劑的混合物進行二次乳化分散，酯類增效劑具有乳化分散的作用，分成兩部分使用，配合二次乳化工藝，提高有機硅乳液的穩定性和相容性，同時酯類增效劑具有消泡功能，作為分子級消泡劑，不存在衰減的問題，可以提高有機硅乳液的消抑泡性能。

2、技術方案

3、一種有機硅乳液的制備方法，所述的有機硅乳液由以下組分組成：

4、a.?消泡活性物

5、所述消泡活性物由技術人員已知技術制備。主要由聚有機硅氧烷、催化劑、硅樹脂和二氧化硅制備而成，消泡活性物的用量為有機硅乳液總質量的10~20%。

6、b.?乳化劑

7、所述乳化劑為非離子表面活性劑，選自壬基酚聚氧乙烯醚、辛基酚聚氧乙烯醚、月桂酸聚氧乙烯醚、油酸聚氧乙烯醚、失水山梨醇單硬脂酸酯、失水山梨醇單油酸酯、失水山梨醇三硬脂酸酯、失水山梨醇三油酸酯、失水山梨醇單硬脂酸聚氧乙烯醚酯、失水山梨醇單油酸聚氧乙烯醚酯、失水山梨醇三硬脂酸聚氧乙烯醚酯、蓖麻油聚氧乙烯醚；所述乳化劑可單獨使用，也可混合使用。乳化劑的用量為有機硅乳液總質量的10~20%。

8、c.?去離子水

9、用量為有機硅乳液總質量的50~65%。

10、d.?硅聚醚

11、所述硅聚醚

12、的結構式如下：

13、md a(meysio) bm

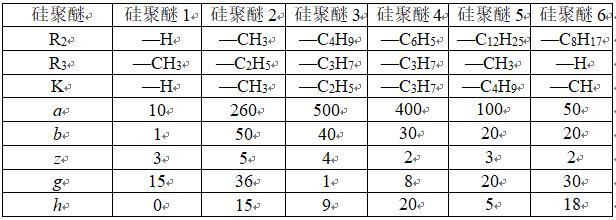

14、其中：m為鏈節r3siol/2，d為鏈節r2sio2/2，r2和r3相同或不同，選自氫原子、碳原子數為1～20的烴基；me為甲基；y的結構式為：–(ch2) zo(eo) g(po) hk，k為封端基團，選自氫原子、甲基、乙基、丙基、丁基；下標 a， b， z， g， h為聚合度， a為10~500的整數， b為1~50的整數， z為2~6的整數， g為1~36整數， h為0~20的整數。用量為有機硅乳液總質量的2~15%。

15、e.?酯類增效劑

16、所述酯類增效劑的結構式為：

17、r’(coor’’)w

18、所述酯類增效劑分為兩部分使用，第一部分酯類增效劑中r’為含有16～30個碳原子的直鏈或支鏈烷基、r’’為含有4～10個碳原子的直鏈或支鏈烷基；第二部分酯類增效劑中r’為含有1～15個碳原子的直鏈或支鏈烷基、r’’為含有4-10個碳原子的直鏈或支鏈烷基；w為1、2；酯類增效劑的用量為有機硅乳液總質量的5-15%；第一部分酯類增效劑用量占酯類增效劑總質量的10-30%。

19、f、增稠劑

20、所述增稠劑選自聚丙烯酰胺、卡波姆、漢生膠、纖維素醚類、聚丙烯酸酯，優選為聚丙烯酸酯增稠劑，增稠劑的用量為有機硅乳液總質量的0.1~3%。

21、所述的一種有機硅乳液的制備方法如下：

22、（1）將硅聚醚、第一部分酯類增效劑在常溫下混合均勻，得到混合物m；

23、（2）將消泡活性物、乳化劑、第二部分酯類增效劑混合，采用高剪切設備，在轉速為1000～3000rpm下，混合0.5～2h得到混合物n；

24、（3）將溫度升高到60-90℃，邊攪拌邊想混合物n中加入混合物m，加入時間為0.5-2h，形成混合物e；

25、（4）保持溫度不變，繼續向混合物e中加入增稠劑和去離子水，然后將前述混合物通過均質機進一步乳化，得到所述的有機硅乳液消泡劑。
