本技術涉及病蟲害防治的，特別涉及一種病蟲害防治裝置。

背景技術：

1、病蟲害防治是為了減輕或防止病原微生物和害蟲危害作物或人畜，而人為地采取某些手段，一般可以分為采用殺蟲劑等化學物質進行的化學防治和利用光或射線等物理能或建造障壁的物理防治。

2、目前，公告號為：cn221082467u的中國實用新型，公開了一種病蟲害防治裝置，涉及植物保護技術領域，包括電池基座，所述電池基座上方固定連接有固定桿，所述固定桿頂部連接有太陽能板，所述固定桿外側設有固定板，所述固定板底部連接有電網，所述電網的外側設有一對主動螺紋桿和一對輔助桿，一對所述主動螺紋桿貫穿升降絕緣刮板，所述燈柱內部設有多個誘蟲燈基座，每個所述誘蟲燈基座一側設有光敏元件，誘蟲燈由于使用壽命和質量等問題無法正常工作，由下面電機控制后面新的誘蟲燈繼續工作，且在電網上設置了升降絕緣刮板可以防止電網在長時間的工作中，被昆蟲殘肢和破碎的肢體粘連在電網上，影響電網的實際工作效果，安裝的升降絕緣刮板可以使電網長時間的穩定工作。

3、為了防治病蟲害，需要用到病蟲害防治裝置，而病蟲害防治的方式分為兩種，其一為化學防治，其二為物理防治，而物理防治的方式大多為燈光誘捕與氣味誘捕兩種，現在利用光源誘捕的方式，大多都是利用光源誘捕器對病蟲害進行防治，而現有的光源誘捕器在安裝過程中，大多都是將其掛在較高的樹枝之上，穩定性較差，且由于樹枝較高，從而需要安裝人員利用工具進行攀爬，較為麻煩且有一定的危險性，同時在掛完之后，難以對其誘捕的方向進行調節。

技術實現思路

1、本實用新型提供一種病蟲害防治裝置，旨在解決現有的利用光源誘捕的方式，大多都是利用光源誘捕器對病蟲害進行防治，而現有的光源誘捕器在安裝過程中，大多都是將其掛在較高的樹枝之上，穩定性較差，且由于樹枝較高，從而需要安裝人員利用工具進行攀爬，較為麻煩且有一定的危險性，同時在掛完之后，難以對其誘捕的方向進行調節的問題。

2、本實用新型是這樣實現的，一種病蟲害防治裝置，包括連接調節機構、安裝組件、轉動組件和支撐桿，所述連接調節機構設置在支撐桿的頂部，所述安裝組件設置在連接調節機構的前側，所述轉動組件設置在支撐桿的底部；

3、所述連接調節機構包括連接組件和調節組件，所述連接組件設置在支撐桿的頂部，所述調節組件設置在連接組件的內部。

4、為了使連接組件達到對調節組件進行轉動連接的效果，作為本實用新型的一種病蟲害防治裝置優選的，所述連接組件包括連接桿、滑槽、調節桿和固定塊，所述連接桿固定連接在調節桿內部的頂部，所述滑槽開設在調節桿的前側，所述調節桿固定連接在固定塊對立的一面之間，所述固定塊固定連接在支撐桿的兩側。

5、為了使調節組件達到對安裝組件進行連接的效果，同時調節組件還可起到對安裝組件進行升降調節的效果，進而便于安裝人員對病蟲害誘捕器進行安裝，作為本實用新型的一種病蟲害防治裝置優選的，所述調節組件包括調節塊、調節柱和轉動塊，所述調節塊螺紋連接在調節柱的表面，所述調節柱轉動連接在連接桿的表面，所述轉動塊固定連接在調節柱的表面。

6、為了使安裝組件達到對病蟲害誘捕器進行安裝固定的效果，從而使得病蟲害誘捕器在使用過程中更加穩定，不會因為風力的影響而掉落，作為本實用新型的一種病蟲害防治裝置優選的，所述安裝組件包括支撐架、連接柱、固定螺扭、插銷、連接塊和光源誘捕器，所述支撐架固定連接在調節塊的前側，所述連接柱固定連接在支撐架的前側，所述固定螺扭螺紋連接在插銷的內壁，所述插銷插接在連接柱的內壁，所述連接塊卡接在連接柱的底部，所述光源誘捕器固定連接在連接塊的底部。

7、為了使轉動組件達到對支撐桿進行連接轉動調節的效果，從而可對病蟲害誘捕器的誘捕方向進行調節，作為本實用新型的一種病蟲害防治裝置優選的，所述轉動組件包括轉動柱、限位板和連接座，所述轉動柱與限位板均轉動連接在連接座的內壁，所述轉動柱的頂部與支撐桿的底部固定連接，所述限位板固定連接在轉動柱的表面。

8、為了使連接孔達到對調節柱的底部進行轉動連接的效果，作為本實用新型的一種病蟲害防治裝置優選的，所述支撐桿的頂部開設有連接孔，所述連接孔的內壁與調節柱的底部轉動連接。

9、為了使擋水板達到防止雨水滴落到光源誘捕器之上的效果，作為本實用新型的一種病蟲害防治裝置優選的，所述連接柱的頂部固定連接有擋水板，所述擋水板的后側與支撐架的前側固定連接。

10、為了使安裝板配合固定栓使用，達到對裝置任意安裝在所需位置的效果，作為本實用新型的一種病蟲害防治裝置優選的，所述連接座的底部固定連接有安裝板，所述安裝板的內壁栓接有固定栓。

11、與現有技術相比，本實用新型的有益效果是：

12、該病蟲害防治裝置，通過連接調節機構的設置，連接調節機構包括連接組件和調節組件，通過連接組件的設置，連接組件可達到對調節組件進行轉動連接的效果，通過調節組件的設置，調節組件可達到對安裝組件進行連接的效果，同時調節組件還可起到對安裝組件進行升降調節的效果，進而便于安裝人員對病蟲害誘捕器進行安裝，通過安裝組件的設置，安裝組件可達到對病蟲害誘捕器進行安裝固定的效果，從而使得病蟲害誘捕器在使用過程中更加穩定，不會因為風力的影響而掉落，通過轉動組件的設置，轉動組件可達到對支撐桿進行連接轉動調節的效果，從而可對病蟲害誘捕器的誘捕方向進行調節。

技術特征：

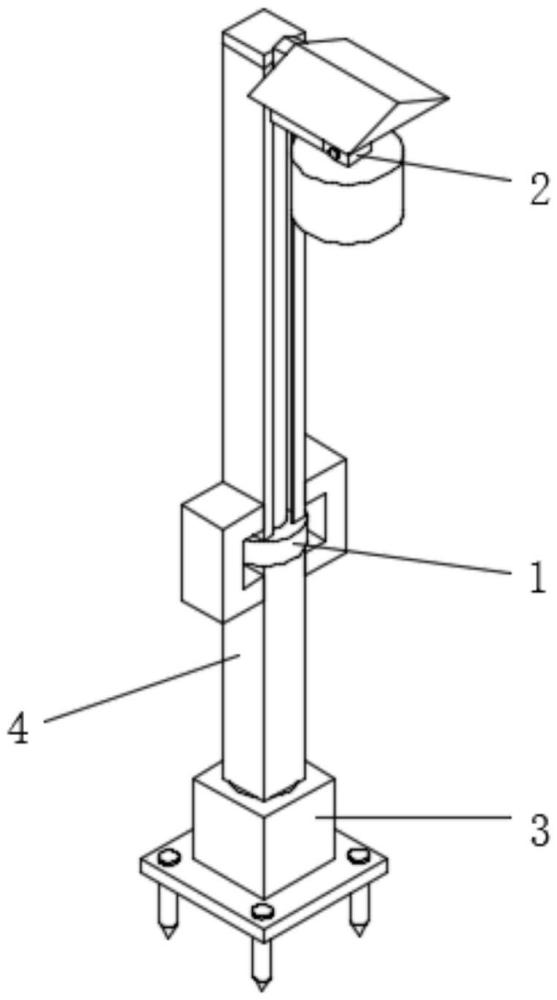

1.一種病蟲害防治裝置，包括連接調節機構(1)、安裝組件(2)、轉動組件(3)和支撐桿(4)，其特征在于：所述連接調節機構(1)設置在支撐桿(4)的頂部，所述安裝組件(2)設置在連接調節機構(1)的前側，所述轉動組件(3)設置在支撐桿(4)的底部；

2.根據權利要求1所述的一種病蟲害防治裝置，其特征在于：所述連接組件(101)包括連接桿(1011)、滑槽(1012)、調節桿(1013)和固定塊(1014)，所述連接桿(1011)固定連接在調節桿(1013)內部的頂部，所述滑槽(1012)開設在調節桿(1013)的前側，所述調節桿(1013)固定連接在固定塊(1014)對立的一面之間，所述固定塊(1014)固定連接在支撐桿(4)的兩側。

3.根據權利要求1所述的一種病蟲害防治裝置，其特征在于：所述調節組件(102)包括調節塊(1021)、調節柱(1022)和轉動塊(1023)，所述調節塊(1021)螺紋連接在調節柱(1022)的表面，所述調節柱(1022)轉動連接在連接桿(1011)的表面，所述轉動塊(1023)固定連接在調節柱(1022)的表面。

4.根據權利要求1所述的一種病蟲害防治裝置，其特征在于：所述安裝組件(2)包括支撐架(201)、連接柱(202)、固定螺扭(203)、插銷(204)、連接塊(205)和光源誘捕器(206)，所述支撐架(201)固定連接在調節塊(1021)的前側，所述連接柱(202)固定連接在支撐架(201)的前側，所述固定螺扭(203)螺紋連接在插銷(204)的內壁，所述插銷(204)插接在連接柱(202)的內壁，所述連接塊(205)卡接在連接柱(202)的底部，所述光源誘捕器(206)固定連接在連接塊(205)的底部。

5.根據權利要求1所述的一種病蟲害防治裝置，其特征在于：所述轉動組件(3)包括轉動柱(301)、限位板(302)和連接座(303)，所述轉動柱(301)與限位板(302)均轉動連接在連接座(303)的內壁，所述轉動柱(301)的頂部與支撐桿(4)的底部固定連接，所述限位板(302)固定連接在轉動柱(301)的表面。

6.根據權利要求3所述的一種病蟲害防治裝置，其特征在于：所述支撐桿(4)的頂部開設有連接孔(5)，所述連接孔(5)的內壁與調節柱(1022)的底部轉動連接。

7.根據權利要求4所述的一種病蟲害防治裝置，其特征在于：所述連接柱(202)的頂部固定連接有擋水板(6)，所述擋水板(6)的后側與支撐架(201)的前側固定連接。

8.根據權利要求5所述的一種病蟲害防治裝置，其特征在于：所述連接座(303)的底部固定連接有安裝板(7)，所述安裝板(7)的內壁栓接有固定栓(8)。

技術總結
本技術公開了一種病蟲害防治裝置，屬于病蟲害防治的技術領域，其技術方案要點包括連接調節機構、安裝組件、轉動組件和支撐桿，通過連接調節機構的設置，連接調節機構包括連接組件和調節組件，連接組件可達到對調節組件進行轉動連接的效果，調節組件可達到對安裝組件進行連接的效果，同時調節組件還可起到對安裝組件進行升降調節的效果，進而便于安裝人員對病蟲害誘捕器進行安裝，安裝組件可達到對病蟲害誘捕器進行安裝固定的效果，從而使得病蟲害誘捕器在使用過程中更加穩定，不會因為風力的影響而掉落，轉動組件可達到對支撐桿進行連接轉動調節的效果，從而可對病蟲害誘捕器的誘捕方向進行調節。

技術研發人員：邢麗偉,郭靖,于營,歐陽艷飛,雷慧霞
受保護的技術使用者：濟南森沅農業科技有限公司
技術研發日：20240629
技術公布日：2025/4/28
