本發明涉及生態修復，特別涉及一種東北黑土區輸變電工程擾動區植物快速恢復裝置。

背景技術：

1、輸變電工程的實施對地表植被與土壤具有一定擾動，在東北黑土區嚴寒氣候和水蝕、凍融侵蝕的多種影響下，植物恢復困難，容易造成長期的水土流失，危害當地生態環境。以往的治理措施可分為工程措施和植物措施兩種，通常需要大量人力物力以進行諸如重力式擋墻施工、護坡材料鋪設、植物種植等工序，耗費時間長、成本高且需要再次勘察現場以確認施工效果。

技術實現思路

1、本發明的目的就在于為了解決上述問題而提供一種東北黑土區輸變電工程擾動區植物快速恢復裝置，該裝置可在擾動區快速恢復植被，降低水土流失，加快生態系統重建進程，并且可通過傳感器和無線電裝置實時監測生態系統恢復狀態，解決了背景技術中提到的問題。

2、為了解決上述問題，本發明提供了一種技術方案：

3、一種東北黑土區輸變電工程擾動區植物快速恢復裝置，包括當地需恢復植被的土層、土工格、承托層海綿和種子層海綿，所述當地需恢復植被的土層內部等距設置有固定樁，部分所述固定樁頂部設有智能終端，所述固定樁頂部和智能終端底部均設有配合使用的固定螺紋，所述智能終端頂部安裝有光伏板，所述智能終端內部設置有光譜傳感器、蓄電池和數據處理與收發裝置，所述光譜傳感器、蓄電池、光伏板和數據處理與收發裝置均通過信號與電力傳輸線連接且通過信號與電力傳輸線連接有土壤傳感器，所述土壤傳感器預埋至當地需恢復植被的土層內部。

4、作為本發明的一種優選方案，所述土工格位于當地需恢復植被的土層頂部設置，所述承托層海綿位于土工格頂部設置，所述種子層海綿位于承托層海綿頂部設置，所述當地需恢復植被的土層、土工格、承托層海綿和種子層海綿之間通過生態友好型膠水粘貼固定。

5、作為本發明的一種優選方案，所述固定樁為中空的圓柱體，所述固定樁下方設置有錐形箭頭，所述固定樁與錐形箭頭之間設有擠入機構，所述固定樁底部設有與擠入機構配合使用的固定樁開口，所述擠入機構頂端延伸至固定樁內部，所述擠入機構與錐形箭頭固定連接，所述擠入機構通過擠入機構固定鉸鏈與固定樁內壁連接。

6、作為本發明的一種優選方案，所述固定樁內部設有固定螺紋，位于固定樁內部的所述固定螺紋內部螺紋連接有上旋螺紋，所述上旋螺紋底部固定連接有上拉盤，所述上拉盤延伸至錐形箭頭內部。

7、作為本發明的一種優選方案，所述智能終端的設置需要保證其光譜傳感器監測范圍囊括所有固定樁。

8、作為本發明的一種優選方案，所述種子層海綿內部埋設有種子，所述承托層海綿中埋設有氮、磷、鉀等營養物質以及具有土壤保墑作用的石墨烯顆粒。

9、本發明的有益效果是：

10、1、該發明可由輸變電工程的施工團隊攜帶至施工現場，待施工完畢后進行地面平整，然后將該裝置鋪設于需要進行植被恢復的地表，設置固定裝和智能終端并澆水。

11、2、施工團隊離場后，種子將自行萌發，完成植被恢復，加快生態系統重建進程，減少水土流失等災害的發生，同時工作人員可遠程接收智能終端發回的植被生長狀況和土壤狀況信息，實時掌握植被恢復情況，并分析發生變化的原因。

12、3、該裝置可節省植被恢復的施工成本，提高植被恢復的效率和成功率。

技術特征：

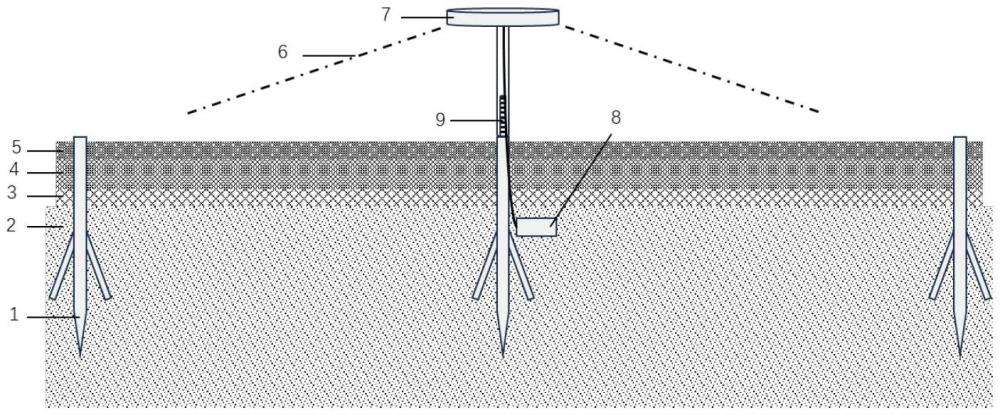

1.一種東北黑土區輸變電工程擾動區植物快速恢復裝置，包括當地需恢復植被的土層(2)、土工格(3)、承托層海綿(4)和種子層海綿(5)，其特征在于，所述當地需恢復植被的土層(2)內部等距設置有固定樁(1)，部分所述固定樁(1)頂部設有智能終端(7)，所述固定樁(1)頂部和智能終端(7)底部均設有配合使用的固定螺紋(9)，所述智能終端(7)頂部安裝有光伏板(18)，所述智能終端(7)內部設置有光譜傳感器(16)、蓄電池(17)和數據處理與收發裝置(19)，所述光譜傳感器(16)、蓄電池(17)、光伏板(18)和數據處理與收發裝置(19)均通過信號與電力傳輸線(20)連接且通過信號與電力傳輸線(20)連接有土壤傳感器(8)，所述土壤傳感器(8)預埋至當地需恢復植被的土層(2)內部。

2.根據權利要求1所述的一種東北黑土區輸變電工程擾動區植物快速恢復裝置，其特征在于，所述土工格(3)位于當地需恢復植被的土層(2)頂部設置，所述承托層海綿(4)位于土工格(3)頂部設置，所述種子層海綿(5)位于承托層海綿(4)頂部設置，所述當地需恢復植被的土層(2)、土工格(3)、承托層海綿(4)和種子層海綿(5)之間通過生態友好型膠水粘貼固定。

3.根據權利要求1所述的一種東北黑土區輸變電工程擾動區植物快速恢復裝置，其特征在于，所述固定樁(1)為中空的圓柱體，所述固定樁(1)下方設置有錐形箭頭(10)，所述固定樁(1)與錐形箭頭(10)之間設有擠入機構(11)，所述固定樁(1)底部設有與擠入機構(11)配合使用的固定樁開口(13)，所述擠入機構(11)頂端延伸至固定樁(1)內部，所述擠入機構(11)與錐形箭頭(10)固定連接，所述擠入機構(11)通過擠入機構固定鉸鏈(14)與固定樁(1)內壁連接。

4.根據權利要求3所述的一種東北黑土區輸變電工程擾動區植物快速恢復裝置，其特征在于，所述固定樁(1)內部設有固定螺紋(9)，位于固定樁(1)內部的所述固定螺紋(9)內部螺紋連接有上旋螺紋(15)，所述上旋螺紋(15)底部固定連接有上拉盤(12)，所述上拉盤(12)延伸至錐形箭頭(10)內部。

5.根據權利要求1所述的一種東北黑土區輸變電工程擾動區植物快速恢復裝置，其特征在于，所述智能終端(7)的設置需要保證其光譜傳感器監測范圍(6)囊括所有固定樁(1)。

6.根據權利要求1所述的一種東北黑土區輸變電工程擾動區植物快速恢復裝置，其特征在于，所述種子層海綿(5)內部埋設有種子，所述承托層海綿(4)中埋設有氮、磷、鉀等營養物質以及具有土壤保墑作用的石墨烯顆粒。

技術總結
本發明公開了一種東北黑土區輸變電工程擾動區植物快速恢復裝置，包括當地需恢復植被的土層、土工格、承托層海綿和種子層海綿，當地需恢復植被的土層內部等距設置有固定樁，部分固定樁頂部設有智能終端，固定樁頂部和智能終端底部均設有配合使用的固定螺紋，智能終端頂部安裝有光伏板，智能終端內部設置有光譜傳感器、蓄電池和數據處理與收發裝置，光譜傳感器、蓄電池、光伏板和數據處理與收發裝置均通過信號與電力傳輸線連接且通過信號與電力傳輸線連接有土壤傳感器，土壤傳感器預埋至當地需恢復植被的土層內部，本發明可在擾動區快速恢復植被，降低水土流失，加快生態系統重建進程，并且可通過傳感器和無線電裝置實時監測生態系統恢復狀態。

技術研發人員：汪衛東,宋紅莉,王華鋒,李佳,李彧,岳士博,楊力,林珊,劉柏松,劉續磊,王曄,鄭浩,王聰,許田田
受保護的技術使用者：國網黑龍江省電力有限公司
技術研發日：
技術公布日：2025/4/28
