本技術涉及烤煙，具體涉及一種手動升降式托盤煉苗烤煙育苗小棚。

背景技術：

1、煙草屬管狀花科目，茄科一年生或有限多年生草本植物，基部稍木質化。花序頂生，圓錐狀，多花；蒴果卵狀或矩圓狀，長約等于宿存萼。夏秋季開花結果。主要分布于南美洲、南亞、中國。煙草喜溫暖、向陽的環境及肥沃疏松的土壤，耐旱，不耐寒。喜溫暖、向陽環境，不耐寒，較耐熱。

2、煙草種植時，育苗托盤不要根據需要進行移動，也不便于煙苗的種植。現有專利cn202121689808.7中，在育苗裝置中安裝升降設備，不方便在育苗池內進行鋪膜等操作。因此，提供一種手動升降式托盤煉苗烤煙育苗小棚。便于育苗托盤可上下升降。

技術實現思路

1、本實用新型的目的在于提供一種手動升降式托盤煉苗烤煙育苗小棚，實現了育苗托盤可上下升降。

2、為解決上述的技術問題，本實用新型采用以下技術方案：

3、一種手動升降式托盤煉苗烤煙育苗小棚，包括：兩端拱架、中間拱架、直梁；

4、兩端拱架、中間拱架均設置為拱形，兩端拱架、中間拱架固定在地面上，兩端拱架、直梁間通過抱箍固定，中間拱架、直梁間通過第一鋼絲卡固定；

5、兩端拱架、中間拱架側壁上下均設置有上層橫拉桿、下層橫拉桿，兩端拱架側壁上下設置有上層縱拉桿、下層縱拉桿。

6、進一步的：所述兩端拱架與上層橫拉桿、中間拱架與上層橫拉桿、兩端拱架與下層橫拉桿、中間拱架與下層橫拉桿、兩端拱架與上層縱拉桿、兩端拱架與下層縱拉桿間均通過自攻釘固定；

7、中間拱架與上層橫拉桿、中間拱架與下層橫拉桿間均設置有第二鋼絲卡。

8、進一步的：所述上層橫拉桿與兩端拱架、下層橫拉桿與兩端拱架間均通過直角連接卡固定。

9、進一步的：所述上層橫拉桿、上層縱拉桿上固定池膜。

10、進一步的：所述下層縱拉桿、下層橫拉桿壁上依次固定有防蟲網、棚膜，棚膜外部設置有遮陽網，遮陽網外壁設置有壓膜繩。

11、進一步的：所述固定方式為通過模卡進行固定。

12、進一步的：所述上層橫拉桿、下層橫拉桿上設置有立支撐拱架，立支撐拱架設置有三個；

13、三個立支撐拱架均設置有拉桿滑輪基座，中間和一側處的立支撐拱架上設置有拱架滑輪基座；

14、拉桿滑輪基座、拱架滑輪基座上均設置有滑輪。

15、進一步的：所述拉桿滑輪基座上設置有第一拉桿；

16、另一側拉桿滑輪基座處滑輪的鋼絲繩一端穿過第一拉桿與手搖式絞盤連接，另一側拉桿滑輪基座處滑輪的鋼絲繩另一端設置在托盤處；

17、一側和中間的拉桿滑輪基座處滑輪的鋼絲繩一端設置在第一拉桿上，一側和中間的拉桿滑輪基座處滑輪的鋼絲繩另一端穿過拱架滑輪基座處滑輪且拉桿滑輪基座處滑輪的鋼絲繩另一端設置在托盤上。

18、與現有技術相比，本實用新型的至少具有以下有益效果之一：

19、(1)防蟲網、棚膜、遮陽網按順序放置于主體骨架上，防蟲網為30目-40目的白色尼龍網；遮陽網為遮光率70％-80％的黑色遮陽網；棚膜為厚度0.08mm-0.1mm的白色薄膜；防蟲網、棚膜下方通過膜卡固定，上方采用壓膜繩防護。壓膜繩對覆蓋在小棚棚體上的防蟲網、棚膜、遮陽網進行緊固。

20、(2)解決煙農育苗時育苗過程過于繁瑣、勞動強度大、以及提升煙農育苗效率等問題。通過增加托盤、拉桿、鋼絲繩及手動式絞盤等結構件，用手搖的方式實現育苗托盤可上下升降的功能，有效解決煙農育苗過程中的相關問題、提升工作效率、創新管理模式等。

技術特征：

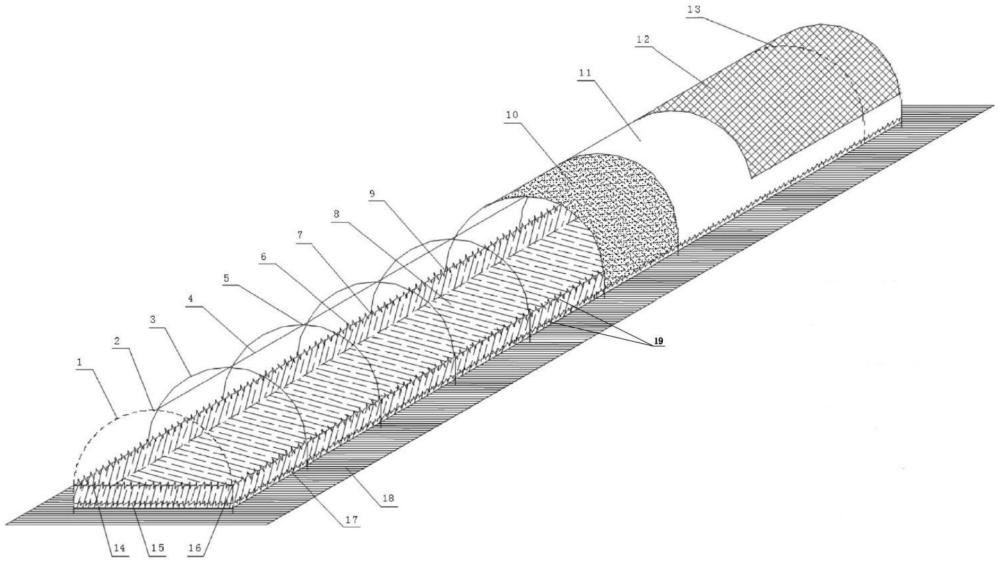

1.一種手動升降式托盤煉苗烤煙育苗小棚，其特征在于：包括：兩端拱架(1)、中間拱架(3)、直梁(4)；

2.根據權利要求1所述的一種手動升降式托盤煉苗烤煙育苗小棚，其特征在于：所述兩端拱架(1)與上層橫拉桿(6)、中間拱架(3)與上層橫拉桿(6)、兩端拱架(1)與下層橫拉桿(17)、中間拱架(3)與下層橫拉桿(17)、兩端拱架(1)與上層縱拉桿(14)、兩端拱架(1)與下層縱拉桿(15)間均通過自攻釘(7)固定；

3.根據權利要求1所述的一種手動升降式托盤煉苗烤煙育苗小棚，其特征在于：所述上層橫拉桿(6)與兩端拱架(1)、下層橫拉桿(17)與兩端拱架(1)間均通過直角連接卡(16)固定。

4.根據權利要求1所述的一種手動升降式托盤煉苗烤煙育苗小棚，其特征在于：所述上層橫拉桿(6)、上層縱拉桿(14)上固定池膜(8)。

5.根據權利要求1所述的一種手動升降式托盤煉苗烤煙育苗小棚，其特征在于：所述下層縱拉桿(15)、下層橫拉桿(17)壁上依次固定有防蟲網(10)、棚膜(11)，棚膜(11)外部設置有遮陽網(12)，遮陽網(12)外壁設置有壓膜繩(13)。

6.根據權利要求4或5所述的一種手動升降式托盤煉苗烤煙育苗小棚，其特征在于：所述固定方式為通過模卡(19)進行固定。

7.根據權利要求1所述的一種手動升降式托盤煉苗烤煙育苗小棚，其特征在于：所述上層橫拉桿(6)、下層橫拉桿(17)上設置有立支撐拱架(20)，立支撐拱架(20)設置有三個；三個立支撐拱架(20)均設置有拉桿滑輪基座(21)，中間和一側處的立支撐拱架(20)上設置有拱架滑輪基座(22)；

8.根據權利要求7所述的一種手動升降式托盤煉苗烤煙育苗小棚，其特征在于：所述拉桿滑輪基座(21)上設置有第一拉桿(24)；

技術總結
本技術公開了一種手動升降式托盤煉苗烤煙育苗小棚，包括：兩端拱架、中間拱架、直梁；兩端拱架、中間拱架均設置為拱形，兩端拱架、中間拱架固定在地面上，兩端拱架、直梁間通過抱箍固定，中間拱架、直梁間通過第一鋼絲卡固定；兩端拱架、中間拱架側壁上下均設置有上層橫拉桿、下層橫拉桿，兩端拱架側壁上下設置有上層縱拉桿、下層縱拉桿。便于小棚的搭建。
