本技術涉及糧食儲存,具體涉及一種糧食存儲倉。
背景技術:
1、糧食在存儲的時候,為了保證糧食存儲質量,常常需要將糧食放置在具有一定密封性的物體中進行保存,對于大量糧食常常利用存儲倉進行保存。
2、存儲倉在使用的時候,為了便于多個存儲倉同步管理,常常在相鄰的存儲倉之間設置連接機構,但是,連接機構采用焊接的形式與存儲倉連接,由于存儲倉放置在戶外,連接機構與存儲倉焊接處容易脫落,容易造成人員受傷的問題。
技術實現思路
1、(一)解決的技術問題
2、針對現有技術的不足,本實用新型提供了一種糧食存儲倉,解決了連接機構與存儲倉焊接處容易脫落的問題。
3、(二)技術方案
4、為實現以上目的,本實用新型通過以下技術方案予以實現:
5、本實用新型中,存儲倉,包括倉體和安裝在倉體上的倉頂,所述倉體和倉頂一體成型;
6、所述倉體設置有多個,相鄰的兩個倉體之間通過連接件連接;
7、所述倉體上開設有多個安裝槽,相鄰的兩個存儲倉之間的安裝槽相互對應,所述連接件嵌設在相對應的兩個安裝槽的內部;
8、所述倉體上開設有多個凹槽,所述連接件上設置有與凹槽一一對應的安裝塊,所述連接件通過安裝塊和凹槽與倉體安裝,所述連接件與倉體焊接。
9、進一步的,所述倉頂包括斗狀框和環形框,所述斗狀框和環形框一體成型,所述倉頂位于倉體的內部,所述倉體上開設有流通槽口。
10、進一步的,所述環形框靠近斗狀框的一面呈水平狀態。
11、進一步的,所述連接件靠近倉體的一端呈弧形,并與環形框邊沿相適配。
12、進一步的,所述連接件頂面的高度高于環形框頂面的高度。
13、進一步的,所述連接件上設置有兩個擋板,兩個擋板與連接件形成u狀,且擋板與相鄰的兩個倉體連接,所述連接件與兩個擋板一體成型,且擋板與倉體之間的焊接。
14、進一步的,所述環形框靠近斗狀框一面高于流通槽口的低端。
15、(三)有益效果
16、本實用新型提供了一種糧食存儲倉。與現有技術相比,具備以下
17、有益效果:
18、利用安裝塊和凹槽的初步限位,對連接件的水平方向進行限位,經過初步卡接之后的連接件只能沿著豎直向上的方向進行移動,然后,對初步安裝之后的連接件進行焊接,解決了現有技術中,連接機構采用焊接的形式與存儲倉連接,由于存儲倉放置在戶外,連接機構與存儲倉焊接處容易脫落的問題,提升了連接件與倉體之間的穩定性,降低現有技術中存在的安全隱患。

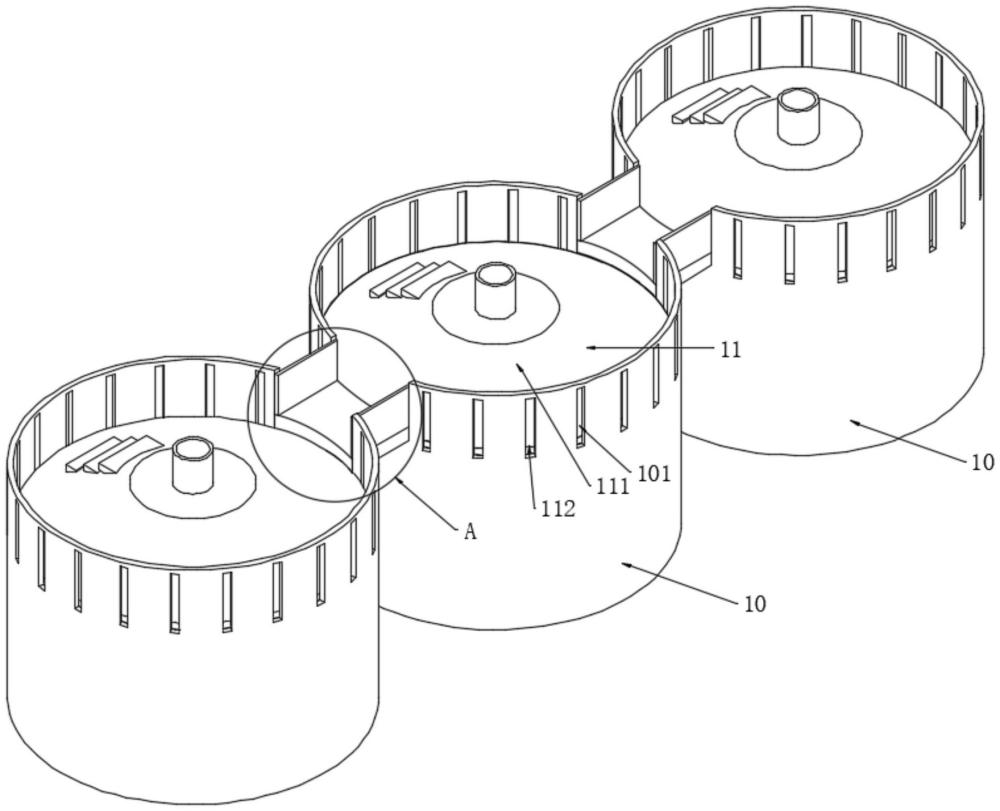

1.一種糧食存儲倉,包括倉體(10),其特征在于,還包括安裝在倉體(10)上的倉頂(11),所述倉體(10)和倉頂(11)一體成型;
2.如權利要求1所述的一種糧食存儲倉,其特征在于,所述倉頂(11)包括斗狀框(111)和環形框(112),所述斗狀框(111)和環形框(112)一體成型,所述倉頂(11)位于倉體(10)的內部,所述倉體(10)上開設有流通槽口(101)。
3.如權利要求2所述的一種糧食存儲倉,其特征在于,所述環形框(112)靠近斗狀框(111)的一面呈水平狀態。
4.如權利要求3所述的一種糧食存儲倉,其特征在于,所述連接件(20)靠近倉體(10)的一端呈弧形,并與環形框(112)邊沿相適配。
5.如權利要求4所述的一種糧食存儲倉,其特征在于,所述連接件(20)頂面的高度高于環形框(112)頂面的高度。
6.如權利要求5所述的一種糧食存儲倉,其特征在于,所述連接件(20)上設置有兩個擋板(21),兩個擋板(21)與連接件(20)形成u狀,且擋板(21)與相鄰的兩個倉體(10)連接,所述連接件(20)與兩個擋板一體成型,且擋板(21)與倉體(10)之間的焊接。
7.如權利要求6所述的一種糧食存儲倉,其特征在于,所述環形框(112)靠近斗狀框(111)一面高于流通槽口(101)的低端。
