本技術涉及鐵塔，尤其涉及一種輸電線路鐵塔智能驅鳥裝置。

背景技術：

1、驅鳥裝置在輸電線路鐵塔中扮演著至關重要的角色，它們的作用不僅在于保障電力設施的安全運行，同時也對維護生態平衡、減少鳥類與人類活動的沖突具有積極意義。首先，從電力設施的安全運行角度來看，驅鳥裝置在輸電線路鐵塔上的應用至關重要。由于鳥類習性使然，它們常常會選擇在鐵塔上筑巢、棲息。然而，鳥巢中的材料如樹枝、塑料袋、廢舊鐵絲等，一旦垂落或遇上潮濕陰雨天氣，很容易造成短接絕緣子放電，從而引|發輸電線路故障。此外，鳥糞也容易污染桿塔和絕緣子，導致線路短路跳閘，對電網的安全穩定運行構成威脅。因此，安裝驅鳥裝置能夠有效防止鳥類在鐵塔上筑巢、棲息，減少因鳥類活動導致的電力設施故障，確保電力傳輸的連續性和穩定性。其次，從維護生態平衡和減少鳥類與人類活動沖突的角度來看，驅鳥裝置同樣具有重要意義。雖然鳥類對電力設施的安全構成了一定威脅，鳴類也是自然界中的重要組成部分，它們對維護生態平衡、保護生物多樣性具有積極作用。因此，在安裝驅鳥裝置時，需要考慮到鳥類的生活習性和保護需求，采取科學合理的措施，如采用反光、聲音等非殺傷性手段驅趕鳥類，避免對鳥類造成傷害。這樣既能夠保障電力設施的安全運行，又能夠維護生態平衡和生物多樣性。

2、現有的這種輸電線路鐵塔智能驅鳥裝置在使用時存在不足之處，其不便于快速安裝，也不能在有風和無風情況下均提供較好的驅鳥效果。因此，需要對其進行優化改進。

技術實現思路

1、本實用新型的目的在于克服傳統技術中存在的上述問題，提供一種輸電線路鐵塔智能驅鳥裝置。

2、為實現上述技術目的，達到上述技術效果，本實用新型是通過以下技術方案實現：

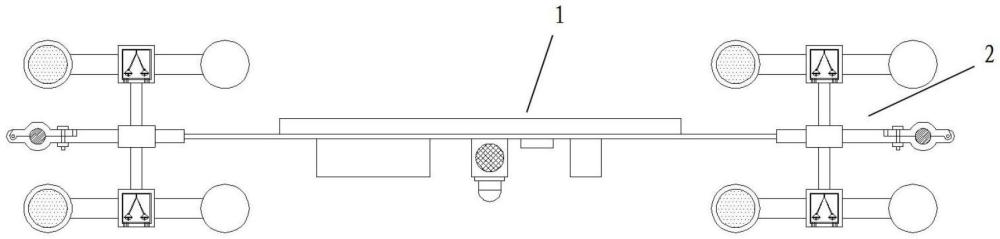

3、一種輸電線路鐵塔智能驅鳥裝置，包括適用于無風情況的智能驅鳥組件和設于其兩側且適用于有風情況的機械驅鳥組件；

4、所述智能驅鳥組件包括第一基板、光伏板、控制器、激光雷達、聲光報警器和蓄電池，所述第一基板的上側安裝有光伏板，所述第一基板的下側安裝有控制器、激光雷達、聲光報警器和蓄電池，所述控制器分別與光伏板、激光雷達、聲光報警器和蓄電池連接；

5、所述機械驅鳥組件包括固定在第一基板端部的第二基板，所述第二基板位于遠離第一基板處設有定夾線板，所述定夾線板處鉸接有動夾線板，所述動夾線板和定夾線板通過螺栓共同夾持在鐵塔輸電線路的外側，所述第二基板上嵌入設有轉套，所述轉套中活動限制有轉塊，所述轉塊中固定有轉軸，所述轉軸的兩端分別安裝有轉筒，所述轉筒的外側通過連板支撐有帶反光鏡的轉殼。

6、進一步地，上述輸電線路鐵塔智能驅鳥裝置中，所述第一基板和第二基板為一體結構，所述第一基板和第二基板由絕緣塑料材料制成。

7、進一步地，上述輸電線路鐵塔智能驅鳥裝置中，所述動夾線板和定夾線板各自的內側設有半圓夾線槽。

8、進一步地，上述輸電線路鐵塔智能驅鳥裝置中，所述轉套中安裝有用于減少轉塊摩擦阻力的支撐軸承。

9、進一步地，上述輸電線路鐵塔智能驅鳥裝置中，所述反光鏡為與轉殼內腔配合的弧面鏡。

10、進一步地，上述輸電線路鐵塔智能驅鳥裝置中，所述轉筒的內腔壁設有橡膠柔性層，所述轉筒的內腔頂端通過懸掛繩連接有至少兩個鈴鐺，所述轉筒的內腔底面貫穿開設有若干出聲孔。

11、本實用新型的有益效果是：

12、本實用新型結構設計合理，其包括適用于無風情況的智能驅鳥組件和設于其兩側且適用于有風情況的機械驅鳥組件；智能驅鳥組件主要由第一基板、光伏板、控制器、激光雷達、聲光報警器和蓄電池構成，當激光雷達檢測到周圍有鳥落下時，發送信號給控制器，控制器控制聲光報警器工作，將鳥驅趕；機械驅鳥組件主要由第一基板、定夾線板、動夾線板、螺栓、轉套、轉塊、轉軸、轉筒、連板、轉殼、反光鏡構成，在有風時，轉殼能夠帶動連板、轉筒、轉軸和轉塊隨之同步旋轉，驅趕鳥類使其不會在周圍落下，在有光照的情況下還能利用反光鏡提高驅趕效果；另外，可在轉筒中增設鈴鐺，鈴鐺隨轉筒旋轉發聲，進一步提高驅趕效果。

13、當然，實施本實用新型的任一產品并不一定需要同時達到以上的所有優點。

技術特征：

1.一種輸電線路鐵塔智能驅鳥裝置，其特征在于，包括適用于無風情況的智能驅鳥組件和設于其兩側且適用于有風情況的機械驅鳥組件；

2.根據權利要求1所述的輸電線路鐵塔智能驅鳥裝置，其特征在于，所述第一基板和第二基板為一體結構，所述第一基板和第二基板由絕緣塑料材料制成。

3.根據權利要求2所述的輸電線路鐵塔智能驅鳥裝置，其特征在于，所述動夾線板和定夾線板各自的內側設有半圓夾線槽。

4.根據權利要求3所述的輸電線路鐵塔智能驅鳥裝置，其特征在于，所述轉套中安裝有用于減少轉塊摩擦阻力的支撐軸承。

5.根據權利要求4所述的輸電線路鐵塔智能驅鳥裝置，其特征在于，所述反光鏡為與轉殼內腔配合的弧面鏡。

6.根據權利要求5所述的輸電線路鐵塔智能驅鳥裝置，其特征在于，所述轉筒的內腔壁設有橡膠柔性層，所述轉筒的內腔頂端通過懸掛繩連接有至少兩個鈴鐺，所述轉筒的內腔底面貫穿開設有若干出聲孔。

技術總結
本技術涉及鐵塔技術領域，尤其涉及一種輸電線路鐵塔智能驅鳥裝置，本技術裝置包括智能驅鳥組件和設于其兩側的機械驅鳥組件；智能驅鳥組件主要由第一基板、光伏板、控制器、激光雷達、聲光報警器和蓄電池構成，當激光雷達檢測到周圍有鳥落下時，發送信號給控制器，控制器控制聲光報警器工作，將鳥驅趕；機械驅鳥組件主要由第一基板、定夾線板、動夾線板、螺栓、轉套、轉塊、轉軸、轉筒、連板、轉殼、反光鏡構成，在有風時，轉殼能夠帶動連板、轉筒、轉軸和轉塊隨之同步旋轉，驅趕鳥類使其不會在周圍落下，在有光照的情況下還能利用反光鏡提高驅趕效果；另外，可在轉筒中增設鈴鐺，鈴鐺隨轉筒旋轉發聲，進一步提高驅趕效果。

技術研發人員：沈煒韜,何夏梅,沈根燦
受保護的技術使用者：寧波博立科技有限公司
技術研發日：20240705
技術公布日：2025/4/28
