本技術涉及打藥機，尤其涉及一種園林綠化打藥機。

背景技術：

1、園林綠化打藥機是一種農業或園林作業中常用的機械設備，主要用于噴灑農藥、殺蟲劑、除草劑等化學藥劑。它通過一定的壓力將藥劑霧化并均勻地噴灑到植物或土壤上，以達到防治病蟲害、促進植物生長等目的。

2、現有園林綠化打藥機在使用時，仍然存在以下缺陷：藥罐在打藥過程中穩定性較差，容易發生傾倒傾斜，且固定不易傾倒的藥罐在打藥后會有殘留的農藥遺留在藥罐中，不易對藥罐進行清洗，不同的農藥對園林綠化的效果不同。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種園林綠化打藥機。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種園林綠化打藥機，包括底座，所述底座頂面一側固定連接有固定箱，所述固定箱頂面開設有滑槽，所述固定箱內底面兩側固定連接有支撐板，所述支撐板頂部一側中部轉動連接有螺紋桿，所述螺紋桿中部固定連接有皮帶輪二，所述固定箱內底面固定連接有固定座，所述固定座頂面固定連接有電機，所述電機輸出端固定連接有皮帶輪一，所述皮帶輪一與皮帶輪二上安裝有皮帶本體，所述螺紋桿上螺紋連接有活動塊，所述活動塊頂部固定連接有支撐桿，所述支撐桿滑動連接在滑槽中。

3、作為上述技術方案的進一步描述：

4、所述底座頂面遠離固定箱一側固定連接有支撐架，所述支撐架與固定箱之間的底座上固定連接有高壓泵。

5、作為上述技術方案的進一步描述：

6、所述螺紋桿兩側的支撐板上固定連接有限位桿，所述活動塊兩側滑動連接在限位桿上。

7、作為上述技術方案的進一步描述：

8、所述螺紋桿上螺紋對稱設置有兩組。

9、作為上述技術方案的進一步描述：

10、所述支撐桿頂端固定連接有固定框。

11、作為上述技術方案的進一步描述：

12、所述活動塊、支撐桿與固定框對稱設置有兩組，所述固定框之間安裝設有藥罐。

13、作為上述技術方案的進一步描述：

14、所述底座底面安裝有輪子。

15、作為上述技術方案的進一步描述：

16、所述高壓泵與藥罐之間安裝有連接管一，所述高壓泵遠離連接管一一側安裝有連接管二，所述連接管二安裝設置在支撐架頂部。

17、本實用新型具有如下有益效果：本實用新型中，園林綠化打藥時，啟動動電機，通過電機帶動皮帶輪一轉動，皮帶輪一通過皮帶本體對皮帶輪二上的螺紋桿進行傳動，螺紋桿上螺紋連接的活動塊被傳動，有效的帶動兩組固定框對藥罐進行固定，防止在打藥過程中藥罐發生傾倒。

18、反向轉動電機即可使藥罐快速分離，有效的對藥罐中殘留的藥物進行清潔，避免了不同效果的農藥對園林造成損壞。

技術特征：

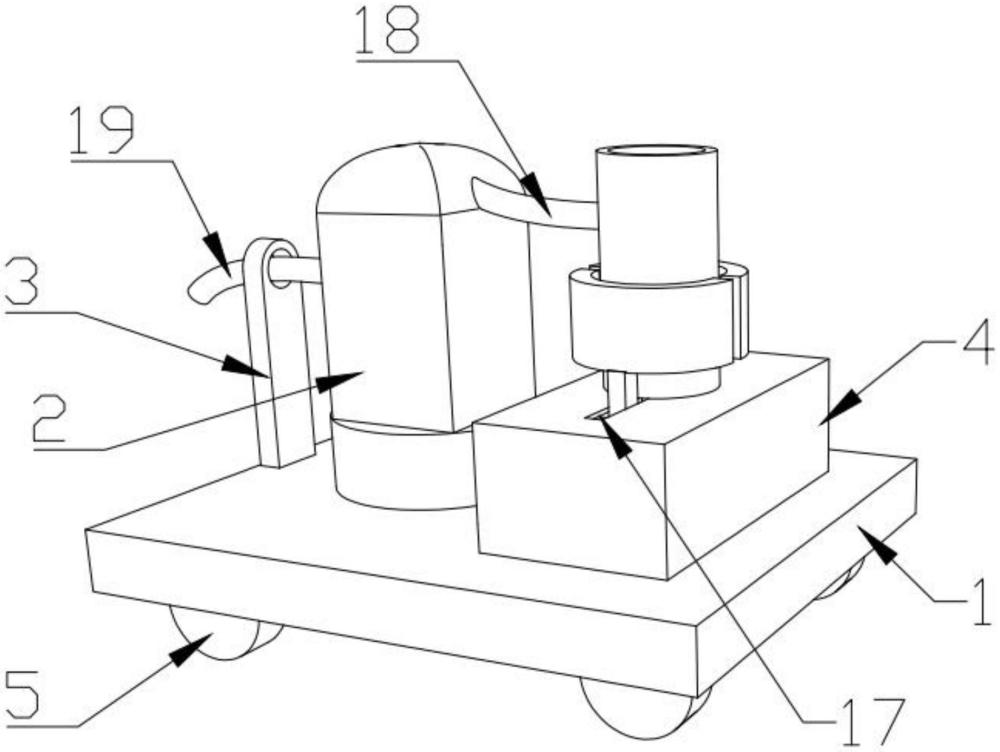

1.一種園林綠化打藥機，包括底座(1)，其特征在于：所述底座(1)頂面一側固定連接有固定箱(4)，所述固定箱(4)頂面開設有滑槽(17)，所述固定箱(4)內底面兩側固定連接有支撐板(6)，所述支撐板(6)頂部一側中部轉動連接有螺紋桿(7)，所述螺紋桿(7)中部固定連接有皮帶輪二(13)，所述固定箱(4)內底面固定連接有固定座(9)，所述固定座(9)頂面固定連接有電機(10)，所述電機(10)輸出端固定連接有皮帶輪一(11)，所述皮帶輪一(11)與皮帶輪二(13)上安裝有皮帶本體(12)，所述螺紋桿(7)上螺紋連接有活動塊(14)，所述活動塊(14)頂部固定連接有支撐桿(15)，所述支撐桿(15)滑動連接在滑槽(17)中。

2.根據權利要求1所述的一種園林綠化打藥機，其特征在于：所述底座(1)頂面遠離固定箱(4)一側固定連接有支撐架(3)，所述支撐架(3)與固定箱(4)之間的底座(1)上固定連接有高壓泵(2)。

3.根據權利要求1所述的一種園林綠化打藥機，其特征在于：所述螺紋桿(7)兩側的支撐板(6)上固定連接有限位桿(8)，所述活動塊(14)兩側滑動連接在限位桿(8)上。

4.根據權利要求1所述的一種園林綠化打藥機，其特征在于：所述螺紋桿(7)上螺紋對稱設置有兩組。

5.根據權利要求1所述的一種園林綠化打藥機，其特征在于：所述支撐桿(15)頂端固定連接有固定框(16)。

6.根據權利要求1所述的一種園林綠化打藥機，其特征在于：所述活動塊(14)、支撐桿(15)與固定框(16)對稱設置有兩組，兩素所述固定框(16)之間安裝設有藥罐(20)。

7.根據權利要求1所述的一種園林綠化打藥機，其特征在于：所述底座(1)底面安裝有輪子(5)。

8.根據權利要求2所述的一種園林綠化打藥機，其特征在于：所述高壓泵(2)與藥罐(20)之間安裝有連接管一(18)，所述高壓泵(2)遠離連接管一(18)一側安裝有連接管二(19)，所述連接管二(19)安裝設置在支撐架(3)頂部。

技術總結
本技術公開了一種園林綠化打藥機，屬于打藥機技術領域，包括底座，底座頂面一側固定連接有固定箱，固定箱頂面開設有滑槽，固定箱內底面兩側固定連接有支撐板，支撐板頂部一側中部轉動連接有螺紋桿，螺紋桿中部固定連接有皮帶輪二，固定箱內底面固定連接有固定座，固定座頂面固定連接有電機，本技術中，園林綠化打藥時，啟動動電機，通過電機帶動皮帶輪一轉動，皮帶輪一通過皮帶本體對皮帶輪二上的螺紋桿進行傳動，螺紋桿上螺紋連接的活動塊被傳動，有效的帶動兩組固定框對藥罐進行固定，防止在打藥過程中藥罐發生傾倒，反向轉動電機即可使藥罐快速分離，有效的對藥罐中殘留的藥物進行清潔，避免了不同效果的農藥對園林造成損壞。
