本公開涉及光學系統、顯示裝置以及頭戴裝置。

背景技術：

1、專利文獻1公開了一種光學元件。在該光學元件中，第一直線偏振光透射過第一反射型直線偏振板，透射過第一相位差板而變化為右圓偏振光。該右圓偏振光的一部分被部分反射鏡反射而變化為左圓偏振光。該右圓偏振光的一部分透射過部分反射鏡。

2、由部分反射鏡反射后的左圓偏振光透射過第一相位差板而變化為第二直線偏振光。該第二直線偏振光被第一反射型直線偏振板反射，透射過第一相位差板而變化為左圓偏振光。該左圓偏振光透射過部分反射鏡，透射過第二相位差板而變化為第二直線偏振光。該第二直線偏振光透射過第二反射型直線偏振板。

3、透射過部分反射鏡后的右圓偏振光透射過第二相位差板而變化為第一直線偏振光。該第一直線偏振光被第二反射型直線偏振板反射，透射過第二相位差板而變化為右圓偏振光。該右圓偏振光被部分反射鏡反射而變化為左圓偏振光。該左圓偏振光透射過第二相位差板而變化為第二直線偏振光。該第二直線偏振光透射過第二反射型直線偏振板。

4、由此，能夠增加光路長度，能夠使光學元件小型化(第[0016]和[0026]-[0036]段)

5、現有技術文獻

6、專利文獻

7、專利文獻1：國際公開第2021/200428號

技術實現思路

1、發明要解決的問題

2、反射型直線偏振板一般為膜狀光學元件，被貼于透鏡面。

3、在專利文獻1所公開的光學元件中，在反射型直線偏振板被貼于凸透鏡面的情況下，需要能夠?qū)⒛罟鈱W(xué)元件貼于凸透鏡面的貼附裝置。因此，制造光學元件的設備所需要的成本變高。另外，在專利文獻1所公開的光學元件中，在反射型直線偏振板被貼于凸透鏡面的情況下，易于發生如下等問題：在反射型直線偏振板與凸透鏡面之間咬入氣泡；在反射型直線偏振板產生褶皺、松弛等。因此，光學元件的成品率變低，制造光學元件所需要的成本變高。另一方面，在專利文獻1所公開的光學元件中，在反射型直線偏振板被貼于平透鏡面的情況下，光學元件的正光焦度不足。

4、本公開的一個方面是鑒于這些問題而完成的。本公開的一個方面的目的在于提供一種例如能夠小型化、制造所需要的成本低、具有大的正光焦度的光學系統、以及具備該光學系統的顯示裝置和頭戴裝置。

5、用于解決問題的方案

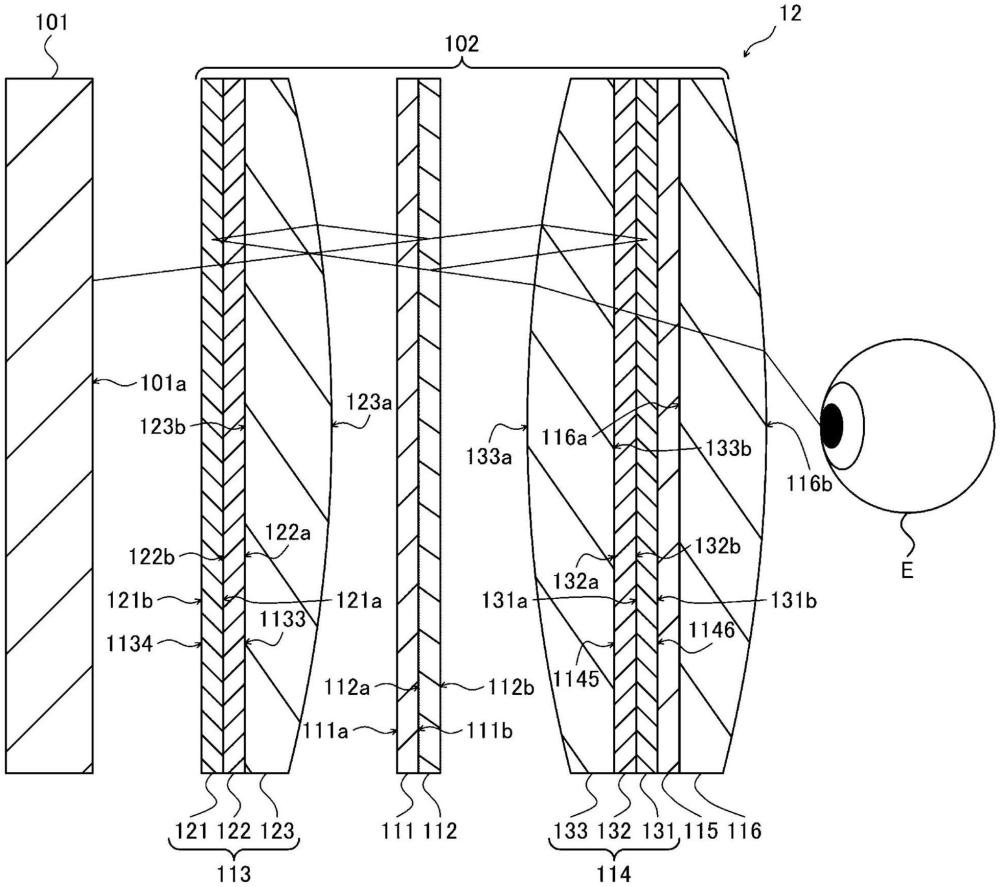

6、本公開的第一方面的光學系統具備：半反射鏡，其具有彼此位于相反側的第一面和第二面；第一至少一個光學元件，其包含被貼于第一平面的第一膜狀光學元件，具有彼此位于相反側的第三面和第四面，所述第三面與所述第一面相對，在具有第一偏振方向的第一直線偏振光入射到所述第四面的情況下，從所述第三面出射具有第一旋轉方向的第一圓偏振光，在具有與所述第一旋轉方向不同的第二旋轉方向的第二圓偏振光入射到所述第三面的情況下，從所述第三面出射具有所述第二旋轉方向的第三圓偏振光；第二至少一個光學元件，其包含被貼于第二平面的第二膜狀光學元件，具有彼此位于相反側的第五面和第六面，所述第五面與所述第二面相對，在具有所述第一旋轉方向的第四圓偏振光入射到所述第五面的情況下，從所述第五面出射具有所述第一偏振方向的第五圓偏振光，在具有所述第二旋轉方向的第六圓偏振光入射到所述第五面的情況下，從所述第六面出射具有與所述第一偏振方向成垂直的第二偏振方向的第二直線偏振光，所述第二至少一個光學元件配置在關于所述半反射鏡而與配置所述第一至少一個光學元件的位置對稱的位置，具有關于所述半反射鏡而與所述第一至少一個光學元件的形狀對稱的形狀；以及凸透鏡，使所述第二直線偏振光透射過。

7、本公開的第二方面的顯示裝置具備本公開的第一方面的光學系統和出射所述第一直線偏振光的顯示器。

8、本公開的第三方面的頭戴裝置具備本公開的第二方面的顯示裝置。

技術特征：

1.一種光學系統，其特征在于，具備：

2.根據權利要求1所述的光學系統，其中，

3.根據權利要求2所述的光學系統，其中，

4.根據權利要求3所述的光學系統，其中，

5.根據權利要求4所述的光學系統，其中，

6.根據權利要求3所述的光學系統，其中，

7.根據權利要求6所述的光學系統，其中，

8.根據權利要求3所述的光學系統，其中，

9.根據權利要求8所述的光學系統，其中，

10.根據權利要求8所述的光學系統，其中，

11.根據權利要求1至10中的任意一項所述的光學系統，其中，

12.根據權利要求11所述的光學系統，其中，

13.根據權利要求11所述的光學系統，其中，

14.根據權利要求11所述的光學系統，其中，

15.根據權利要求11所述的光學系統，其中，

16.根據權利要求11所述的光學系統，其中，

17.根據權利要求11所述的光學系統，其中，

18.根據權利要求11所述的光學系統，其中，

19.根據權利要求1至10中的任意一項所述的光學系統，其中，

20.根據權利要求1至10中的任意一項所述的光學系統，其中，

21.一種顯示裝置，其特征在于，具備：

22.一種頭戴裝置，其特征在于，

技術總結
提供一種能夠小型化、制造所需要的成本低、具有大的正光焦度的光學系統、以及具備該光學系統的顯示裝置和頭戴裝置。光學系統具備：半反射鏡；第一至少一個光學元件，其包含被貼于第一平面的第一膜狀光學元件；第二至少一個光學元件，其包含被貼于第二平面的第二膜狀光學元件，配置在關于所述半反射鏡而與配置所述第一至少一個光學元件的位置對稱的位置，具有關于所述半反射鏡而與所述第一至少一個光學元件的形狀對稱的形狀；以及凸透鏡。

技術研發人員：臼倉奈留
受保護的技術使用者：夏普顯示科技株式會社
技術研發日：
技術公布日：2025/4/28
