本技術涉及葡萄種植，具體涉及一種栽培架。

背景技術：

1、葡萄為多年生木質藤本，小枝圓柱形，在世界范圍內廣泛栽培，我國各地都有栽培。葡萄可生食、制葡萄干或釀酒。葡萄是典型的喜光作物，在光照充足的條件下，葉片厚而色濃，植株生長健壯，花芽分化良好，產量高，果實品質好。

2、專利公告號cn205320759u，公開了一種葡萄栽培架，包括多個排列成行的固定架和設于各個固定架之間的掛藤線，所述固定架包括立柱和固定在立柱頂部呈倒三角形的支架，所述支架由一水平設置的橫梁和兩根斜梁連接組成。

3、為了解決主要分為棚架和籬架兩大類但都有其缺點的問題，現有技術是采用用于單行種植的三角型葡萄架，由v型葡萄架和加強桿的方式進行處理，但是還會出現由于栽培架導致葡萄藤蔓的高度較高的情況，進而導致無法方便的對葡萄藤蔓的頂面噴灑藥液進行驅蟲和補水的問題。

技術實現思路

1、本實用新型的目的在于提供一種栽培架，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種栽培架，包括底板，所述底板的頂面設置有攪拌機構，所述攪拌機構的輸出端設置有噴水機構，所述攪拌機構包括外殼，所述外殼的內部頂端螺紋連接有頂蓋，所述頂蓋的頂面固定連接有注水口，所述頂蓋的頂面另一端固定連接有轉柄，所述頂蓋的頂面一側固定連接有投藥口。

4、本實用新型技術方案的進一步改進在于：所述投藥口的側面固定連接有鉸鏈，所述鉸鏈的另一端固定連接有蓋板，所述鉸鏈的頂面固定連接有彈板，所述彈板的底面緊貼在蓋板的頂面，所述頂蓋的頂面另一側設置有觀察窗，所述外殼的內部設置有攪拌裝置，所述外殼的輸出端固定連接有水泵。

5、本實用新型技術方案的進一步改進在于：所述攪拌裝置包括電機，所述電機固定連接在外殼的內部底面，所述電機的輸出端固定連接有轉板，所述轉板的底面活動連接有稱重軸承，所述稱重軸承的底面固定連接在外殼的內部底面。

6、本實用新型技術方案的進一步改進在于：所述轉板的頂面固定連接有攪拌刮板，所述攪拌刮板的側面滑動連接在外殼的內部，所述攪拌刮板的頂面固定連接有轉桿，所述轉桿的外表面轉動連接在頂蓋的底面開設的轉槽內。

7、本實用新型技術方案的進一步改進在于：所述噴水機構包括入水口，所述入水口的輸入端固定連接在水泵的輸出端，所述入水口的輸出端固定連接有入水管，所述入水口的側面固定連接有橫桿，所述橫桿的頂面中部固定連接有支撐桿。

8、本實用新型技術方案的進一步改進在于：所述支撐桿的頂面固定連接有攀爬架，所述入水管的輸出端貫穿攀爬架的頂面并固定連接有噴水裝置，所述噴水裝置的輸出端穿管攀爬架的底面并固定連接有出水管，所述出水管的輸出端固定連接有水閥。

9、本實用新型技術方案的進一步改進在于：所述噴水裝置包括輸水管一，所述輸水管一底面固定連接在入水管的輸出端，所述輸水管一的輸出端固定連接有輸水管二，所述輸水管二的側面固定連接有噴頭，所述輸水管二的側面固定連接有支撐柱，所述支撐柱的數量為多個，多個所述支撐柱整齊排列的固定連接在輸水管二的側面，所述輸水管二的輸出端固定連接有輸水管三，所述輸水管三的輸出端固定連接在出水管的頂面。

10、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

11、1、本實用新型提供一種栽培架，采用底板、攪拌機構、注水口、頂蓋、攪拌裝置、電機、稱重軸承、轉板、攪拌刮板、轉桿、投藥口、鉸鏈、彈板、蓋板、觀察窗、外殼、轉柄、水泵的配合，通過注水口通水在外殼的內部注水，打開蓋板，在投藥口的內部投入所需的藥劑，例如殺蟲藥，松開蓋板后彈板的作用下會將蓋板關閉，此時通過攪拌裝置的作用可以使投入的藥劑能充分的被攪拌均勻，觀察窗可以方便觀察外殼的內部混合情況，當藥劑和水充分攪拌均勻之后通過水泵將混合后的藥液輸送到噴水機構的內部，當需要對外殼的內部進行清洗時通過轉柄順著螺紋的方向轉動即可取下頂蓋，電機帶動轉板的轉動，轉板頂部的攪拌刮板也隨之轉動，攪拌刮板緊貼在外殼的內部和頂蓋的底面，使粉末狀不易融化的藥劑不會粘連在外殼的內部，稱重軸承使電機所需承載的重量減弱，提升了裝置的使用壽命，轉桿轉動連接在頂蓋的底面內部的轉槽內，使注水口的運動更穩定，提高了裝置使用的適應性。

12、2、本實用新型提供一種栽培架，采用噴水機構、入水口、入水管、橫桿、支撐桿、攀爬架、噴水裝置、輸水管一、輸水管二、噴頭、支撐柱、輸水管三、水閥、出水管的配合，通過入水口將攪拌機構的水輸送到入水管的內部，進而輸送到噴水裝置的內部，出水管將噴水裝置內多余的藥液通過水閥可以方便排出，橫桿和支撐桿可以使整個裝置的穩定性提高，攀爬架使葡萄的藤蔓可以攀爬到上面，方便對其進行修剪和噴灑藥液，輸水管一將藥液輸送到輸水管二的內部，并通過噴頭噴灑到葡萄的頂面，若藥液多余可以通過輸水管三與出水管的配合排出，支撐柱加固了噴水裝置，提高了裝置使用的適應性。

技術特征：

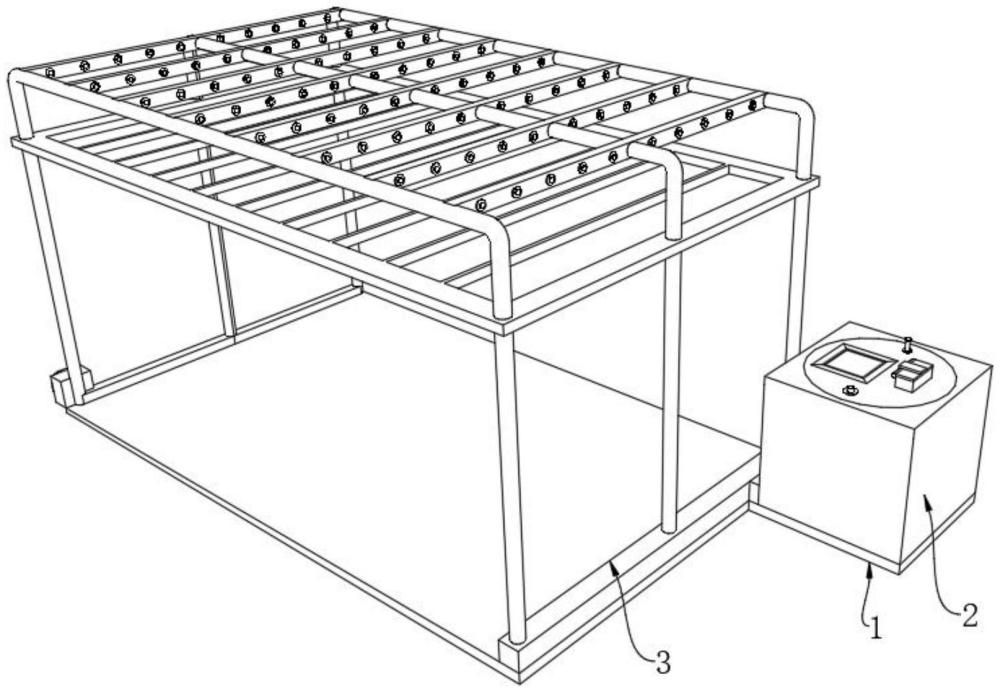

1.一種栽培架，包括底板(1)，其特征在于：所述底板(1)的頂面設置有攪拌機構(2)，所述攪拌機構(2)的輸出端設置有噴水機構(3)；

2.根據權利要求1所述的一種栽培架，其特征在于：所述攪拌裝置(23)包括電機(231)，所述電機(231)固定連接在外殼(29)的內部底面，所述電機(231)的輸出端固定連接有轉板(233)，所述轉板(233)的底面活動連接有稱重軸承(232)，所述稱重軸承(232)的底面固定連接在外殼(29)的內部底面。

3.根據權利要求2所述的一種栽培架，其特征在于：所述轉板(233)的頂面固定連接有攪拌刮板(234)，所述攪拌刮板(234)的側面滑動連接在外殼(29)的內部，所述攪拌刮板(234)的頂面固定連接有轉桿(235)，所述轉桿(235)的外表面轉動連接在頂蓋(22)的底面開設的轉槽內。

技術總結
本技術公開了一種栽培架，涉及葡萄種植技術領域，包括底板，所述底板的頂面設置有攪拌機構，所述攪拌機構的輸出端設置有噴水機構，所述攪拌機構包括外殼，所述外殼的內部頂端螺紋連接有頂蓋，所述頂蓋的頂面固定連接有注水口，所述頂蓋的頂面另一端固定連接有轉柄，所述頂蓋的頂面一側固定連接有投藥口。本技術通過注水口通水在外殼的內部注水，打開蓋板，在投藥口的內部投入所需的藥劑，例如殺蟲藥，松開蓋板后彈板的作用下會將蓋板關閉，此時通過攪拌裝置的作用可以使投入的藥劑能充分的被攪拌均勻，觀察窗可以方便觀察外殼的內部混合情況，當藥劑和水充分攪拌均勻之后通過水泵將混合后的藥液輸送到噴水機構的內部。

技術研發人員：陳柱明,陳德闊
受保護的技術使用者：云南滇宇農業科技有限公司
技術研發日：20240711
技術公布日：2025/4/28
