本技術涉及耕作與土壤修復，具體為一種多功能耕作與土壤修復一體裝置。

背景技術：

1、土壤作為農作物生產的環境，它的質量直接影響農作物的生產，目前改善土壤的設備多為單一的翻土，不能很好地改變土壤的環境。

2、在中國實用新型專利cn204018364u中公開一種用于土壤修復的新型移動式多功能一體化設備，包括篩分單元、供料單元、攪拌單元和控制單元，所述篩分單元和供料單元一內一外平行安裝，所述攪拌單元安裝在供料單元的左側，所述攪拌單元上設有控制單元用來控制整個裝置。該用于土壤修復的新型移動式多功能一體化設備，采用篩分單元、供料單元、攪拌單元和控制單元來實現對土壤智能修復，工作效率高，節省人力財力，但是該裝置整體結構復雜，制造成本較高，為此我們提出了一種多功能耕作與土壤修復一體裝置。

技術實現思路

1、本實用新型的目的在于提供一種多功能耕作與土壤修復一體裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種多功能耕作與土壤修復一體裝置，包括主體機構、輔助機構和滑動機構，所述輔助機構固定設置在主體機構上，所述滑動機構固定設置在主體機構的底部，所述主體機構包括儲藥箱、投藥口、電動伸縮座、電動伸縮柱、固定桿、犁地片、防水電機、轉動輪和攪拌葉，所述投藥口開設在儲藥箱的頂部，所述電動伸縮座固定設置在儲藥箱的底部，所述電動伸縮柱固定設置在電動伸縮座的底部，所述固定桿固定設置在電動伸縮柱的底部，所述犁地片固定設置在固定桿的一側，所述防水電機固定設置在儲藥箱的內部，所述轉動輪固定設置在防水電機的一側，所述攪拌葉固定設置在轉動輪上。

4、優選的，所述輔助機構包括出液口、出液管、電泵、噴頭、牽引桿和控制器，所述出液口開設在儲藥箱的底部。

5、通過上述方案，通過設置出液口使得攪拌后的藥劑能夠從出液口流出。

6、優選的，所述出液管固定設置在出液口的底部，所述電泵固定設置在出液管的底部。

7、通過上述方案，通過設置電泵使得藥液能夠從噴頭噴出。

8、優選的，所述噴頭固定設置在電泵的底部，所述牽引桿固定設置在儲藥箱的一側，所述控制器固定設置在儲藥箱的一側。

9、通過上述方案，通過設置控制器用來控制防水電機進行工作。

10、優選的，所述滑動機構包括支撐柱、滑動座、活動孔和滑輪，所述支撐柱固定設置在儲藥箱的底部。

11、通過上述方案，通過設置支撐柱使得裝置能夠被支撐起來。

12、優選的，所述支撐柱分布在儲藥箱的四角，所述活動孔開設在滑動座的頂部。

13、通過上述方案，通過設置活動孔使得支撐柱能夠安裝在滑動座內部。

14、優選的，所述支撐柱活動設置在滑動座的頂部，所述滑輪活動設置在滑動座的底部。

15、通過上述方案，通過設置滑輪使得裝置能夠進行移動。

16、與現有技術相比，本實用新型的有益效果是：

17、1.該一種多功能耕作與土壤修復一體裝置，通過牽引桿將裝置連接到牽引機頭上，通過投藥口往儲藥箱內部加藥，通過防水電機運轉使得攪拌葉對藥劑進行攪拌，同時裝置在牽引機頭的牽引下，開始運動，通過犁地片對土地進行耕作，同時電泵將藥液通過噴頭噴出到剛耕作后的土上，對土壤內部的蟲卵等雜質進行消殺，保證了土壤日后種植農作物減少蟲害，且裝置整體為一體化設計，制造成本低，使用起來便捷。

18、2.該一種多功能耕作與土壤修復一體裝置，通過設置支撐柱使得裝置能夠被支撐起來，使得耕作時的離地間隙變大，使得裝置能夠通過土地，通過設置滑輪使得裝置能夠進行移動，以上設計使得裝置的靈活性大幅度增強。

技術特征：

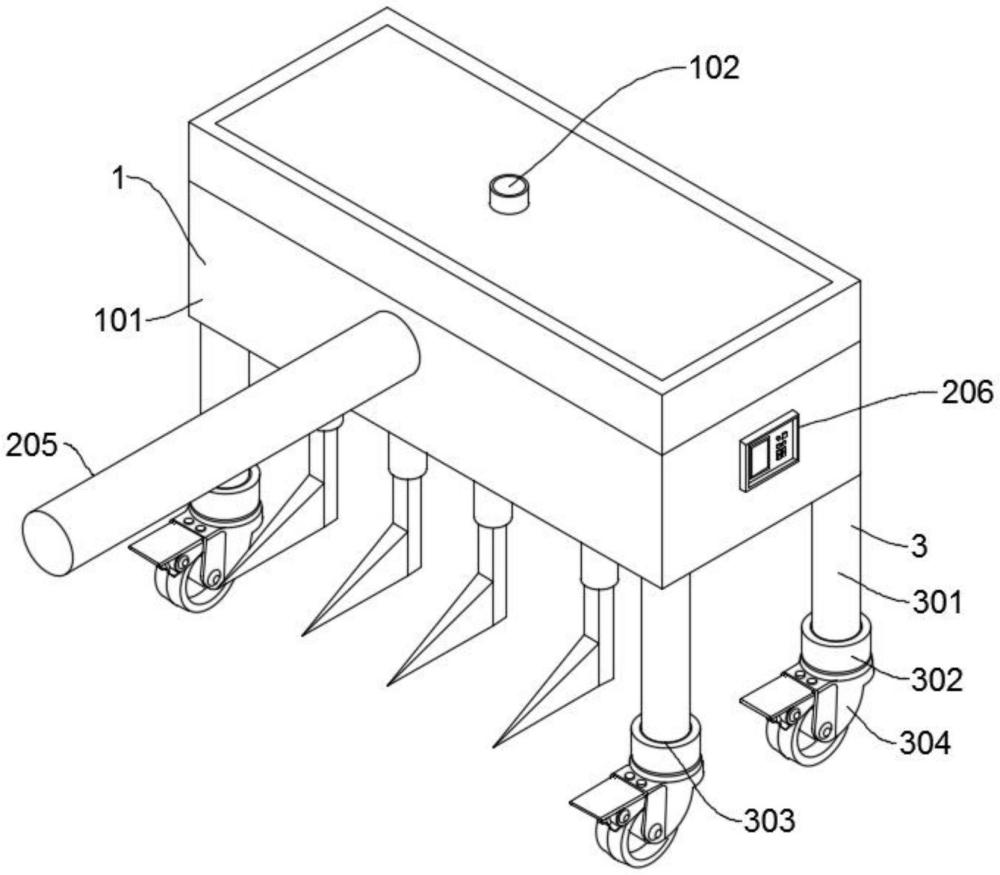

1.一種多功能耕作與土壤修復一體裝置，包括主體機構(1)、輔助機構(2)和滑動機構(3)，其特征在于：所述輔助機構(2)固定設置在主體機構(1)上，所述滑動機構(3)固定設置在主體機構(1)的底部，所述主體機構(1)包括儲藥箱(101)、投藥口(102)、電動伸縮座(103)、電動伸縮柱(104)、固定桿(105)、犁地片(106)、防水電機(107)、轉動輪(108)和攪拌葉(109)，所述投藥口(102)開設在儲藥箱(101)的頂部，所述電動伸縮座(103)固定設置在儲藥箱(101)的底部，所述電動伸縮柱(104)固定設置在電動伸縮座(103)的底部，所述固定桿(105)固定設置在電動伸縮柱(104)的底部，所述犁地片(106)固定設置在固定桿(105)的一側，所述防水電機(107)固定設置在儲藥箱(101)的內部，所述轉動輪(108)固定設置在防水電機(107)的一側，所述攪拌葉(109)固定設置在轉動輪(108)上。

2.根據權利要求1所述的一種多功能耕作與土壤修復一體裝置，其特征在于：所述輔助機構(2)包括出液口(201)、出液管(202)、電泵(203)、噴頭(204)、牽引桿(205)和控制器(206)，所述出液口(201)開設在儲藥箱(101)的底部。

3.根據權利要求2所述的一種多功能耕作與土壤修復一體裝置，其特征在于：所述出液管(202)固定設置在出液口(201)的底部，所述電泵(203)固定設置在出液管(202)的底部。

4.根據權利要求2所述的一種多功能耕作與土壤修復一體裝置，其特征在于：所述噴頭(204)固定設置在電泵(203)的底部，所述牽引桿(205)固定設置在儲藥箱(101)的一側，所述控制器(206)固定設置在儲藥箱(101)的一側。

5.根據權利要求1所述的一種多功能耕作與土壤修復一體裝置，其特征在于：所述滑動機構(3)包括支撐柱(301)、滑動座(302)、活動孔(303)和滑輪(304)，所述支撐柱(301)固定設置在儲藥箱(101)的底部。

6.根據權利要求5所述的一種多功能耕作與土壤修復一體裝置，其特征在于：所述支撐柱(301)分布在儲藥箱(101)的四角，所述活動孔(303)開設在滑動座(302)的頂部。

7.根據權利要求5所述的一種多功能耕作與土壤修復一體裝置，其特征在于：所述支撐柱(301)活動設置在滑動座(302)的頂部，所述滑輪(304)活動設置在滑動座(302)的底部。

技術總結
本技術涉及耕作與土壤修復技術領域，具體為一種多功能耕作與土壤修復一體裝置，包括主體機構、輔助機構和滑動機構，所述輔助機構固定設置在主體機構上，所述滑動機構固定設置在主體機構的底部。該一種多功能耕作與土壤修復一體裝置，通過牽引桿將裝置連接到牽引機頭上，通過投藥口往儲藥箱內部加藥，通過防水電機運轉使得攪拌葉對藥劑進行攪拌，同時裝置在牽引機頭的牽引下，開始運動，通過犁地片對土地進行耕作，同時電泵將藥液通過噴頭噴出到剛耕作后的土上，對土壤內部的蟲卵等雜質進行消殺，保證了土壤日后種植農作物減少蟲害，且裝置整體為一體化設計，制造成本低，使用起來便捷。

技術研發人員：趙帥,馬泉來,李影,秦勝利
受保護的技術使用者：河南省資源環境調查一院有限公司
技術研發日：20240711
技術公布日：2025/4/28
