本發明涉及電液控制，尤其涉及一種自適應隨壟電液控制系統、控制方法及移栽機。

背景技術：

1、移栽機的主要功能為將苗圃中培育的作物幼苗移植到農田，為適應山嶺丘陵地區起伏、傾斜的壟面變化，移栽機需具備自動調高、調平功能，從而保證作物幼苗栽種深度、直立度一致。傳統的移栽機在進行調高、調平時，只對栽種部件進行調節，不能應對地形變化較大時對車架造成的傾斜，若在云貴地區丘陵田壟上工作，地形起伏較大，車身大角度傾斜容易造成車身側翻，因此，現有移栽機不能適應地形起伏較大的工作場景。

技術實現思路

1、本發明提供一種自適應隨壟電液控制系統、控制方法及移栽機，用以解決傳統移栽機不能自動適應地形起伏較大的工作場景的缺陷。

2、本發明提供一種自適應隨壟電液控制系統，包括：

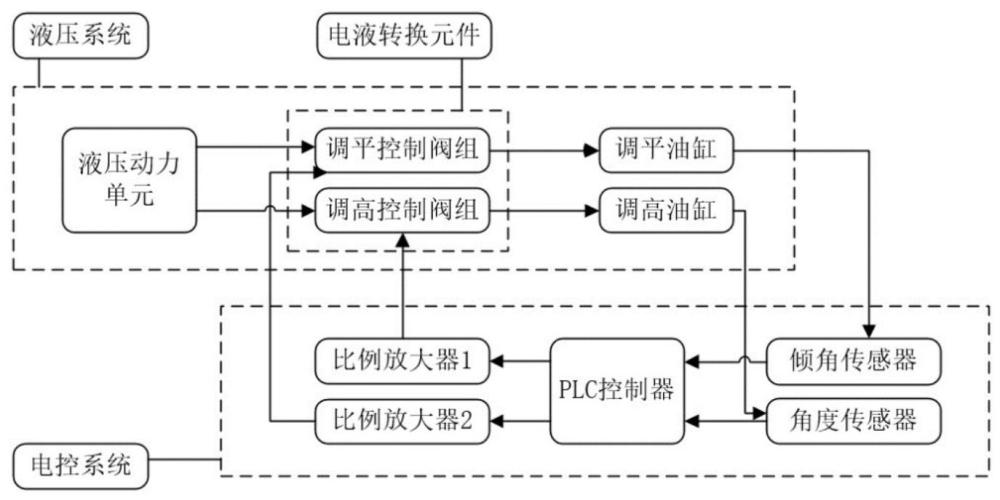

3、液壓動力單元、調平模組、調高模組、探桿、角度傳感器、傾角傳感器和控制器；

4、所述探桿布設在車身之前，用于輔助檢測栽苗鴨嘴距地高度；

5、所述角度傳感器用于檢測探桿與地面之間的角度；

6、所述傾角傳感器用于檢測車身的傾斜角度；

7、所述控制器用于根據所述探桿與地面之間的角度以及所述車身的傾斜角度輸出控制信號；

8、所述液壓動力單元用于為所述調平模組和/或所述調高模組提供液壓動力；

9、所述調平模組和/或所述調高模組用于根據所述控制信號對車架進行調平和/或調高。

10、根據本發明提供的自適應隨壟電液控制系統，所述調平模組包括：

11、調平比例電磁閥、調平油缸和調平比例放大器；

12、所述調平比例放大器用于驅動所述調平比例電磁閥的閥芯開度；

13、所述調平比例電磁閥的閥芯開度用于控制所述調平油缸的伸縮速度比例；

14、所述調平油缸用于根據伸縮速度比例對車架進行調平。

15、根據本發明提供的自適應隨壟電液控制系統，所述調高模組包括：

16、調高比例電磁閥、調高油缸和調高比例放大器；

17、所述調高比例放大器用于驅動所述調高比例電磁閥的閥芯開度；

18、所述調高比例電磁閥的閥芯開度用于控制所述調高油缸的伸縮速度比例；

19、所述調高油缸用于根據伸縮速度比例對車架進行調高，以使所述栽苗鴨嘴距地高度變化量小于預設閾值。

20、根據本發明提供的自適應隨壟電液控制系統，還包括控制閥組，所述控制閥組包括帶有閉鎖功能的液壓元件，所述帶有閉鎖功能的液壓元件包括液控單向閥和平衡閥；

21、所述液控單向閥和平衡閥用于使調平油缸或調高油缸保持在預設位置。

22、根據本發明提供的自適應隨壟電液控制系統，所述控制閥組，還包括：三位四通換向閥和兩個二位三通節流閥；

23、所述三位四通換向閥和兩個二位三通節流閥用于控制油缸伸出或縮回。

24、本發明還提供一種自適應隨壟電液控制方法，適用于上述任一項所述的自適應隨壟電液控制系統，包括：

25、獲取用于輔助檢測栽苗鴨嘴距地高度的探桿與地面之間的角度以及車身的傾斜角度；

26、根據所述探桿與地面之間的角度以及車身的傾斜角度向液壓動力單元輸出控制信號，以使液壓動力單元驅動調平模組對車架進行調平和/或調高模組對所述車架進行調高。

27、根據本發明還提供的自適應隨壟電液控制方法，所述根據所述探桿與地面之間的角度以及車身的傾斜角度向所述調平模組和/或所述調高模組輸出控制信號，以使液壓動力單元驅動調平模組對車架進行調平和/或調高模組對所述車架進行調高，包括：

28、根據預設的傳感器角度-油缸伸出量-栽苗鴨嘴距地高度的映射關系，通過pid算法計算出調高油缸需要的伸縮量，并將所述調高油缸需要的伸縮量作為控制信號傳輸給調高比例放大器；

29、通過所述調高比例放大器控制所述調高油缸的伸縮速度比例，以使所述調高油缸根據伸縮速度比例對車架進行調高。

30、根據本發明還提供的自適應隨壟電液控制方法，所述通過所述調高比例放大器控制所述調高油缸的伸縮速度比例包括：

31、通過調高比例放大器根據預設目標和傳感器檢測值調整控制電流值，所述控制電流值傳遞給比例電磁閥的電磁鐵，以使電磁鐵產生相應的電磁力；

32、電磁力作用在調高比例電磁閥的閥芯上，使閥芯移動，改變閥芯的開度；

33、當閥芯開度增大時，通過閥口進入調高油缸的液壓油流量增加，使調高油缸的伸縮速度加快；當閥芯開度減小時，通過閥口的液壓油流量減少，調高油缸的伸縮速度變慢。

34、根據本發明還提供的自適應隨壟電液控制方法，所述根據所述探桿與地面之間的角度以及車身的傾斜角度向所述調平模組和/或所述調高模組輸出控制信號包括：

35、根據傾斜角度的變化，通過pid算法計算出調平油缸需要的伸縮量，將調平油缸需要的伸縮量作為控制信號傳輸給調平比例放大器。

36、本發明還提供一種移栽機，包括如上述所述的自適應隨壟電液控制系統。

37、本發明提供的一種自適應隨壟電液控制系統、控制方法及移栽機，自適應隨壟電液控制系統包括液壓動力單元、調平模組、調高模組、探桿、角度傳感器、傾角傳感器和控制器；所述探桿布設在車身之前，用于輔助檢測栽苗鴨嘴距地高度；所述角度傳感器用于檢測探桿與地面之間的角度；所述傾角傳感器用于檢測車身的傾斜角度；所述控制器用于根據所述探桿與地面之間的角度以及所述車身的傾斜角度輸出控制信號；所述液壓動力單元用于為所述調平模組和/或所述調高模組提供液壓動力；所述調平模組和/或所述調高模組用于根據所述控制信號對車架進行調平和/或調高，通過調節車架實現調平調高，可以應對農作物幼苗栽種過程中壟面起伏大、傾斜的田間工況，保證栽種的深度、直立度一致，自動化程度高，可提高栽種的質量和效率。

技術特征：

1.一種自適應隨壟電液控制系統，其特征在于，包括：

2.根據權利要求1所述的自適應隨壟電液控制系統，其特征在于，所述調平模組包括：

3.根據權利要求1所述的自適應隨壟電液控制系統，其特征在于，所述調高模組包括：

4.根據權利要求1所述的自適應隨壟電液控制系統，其特征在于，還包括控制閥組，所述控制閥組包括帶有閉鎖功能的液壓元件，所述帶有閉鎖功能的液壓元件包括液控單向閥和平衡閥；

5.根據權利要求4所述的自適應隨壟電液控制系統，其特征在于，所述控制閥組，還包括：三位四通換向閥和兩個二位三通節流閥；

6.一種自適應隨壟電液控制方法，其特征在于，適用于權利要求1~5任一項所述的自適應隨壟電液控制系統，包括：

7.根據權利要求6所述的自適應隨壟電液控制方法，其特征在于，所述根據所述探桿與地面之間的角度以及車身的傾斜角度向所述調平模組和/或所述調高模組輸出控制信號，以使液壓動力單元驅動調平模組對車架進行調平和/或調高模組對所述車架進行調高，包括：

8.根據權利要求7所述的自適應隨壟電液控制方法，其特征在于，所述通過所述調高比例放大器控制所述調高油缸的伸縮速度比例包括：

9.根據權利要求6所述的自適應隨壟電液控制方法，其特征在于，所述根據所述探桿與地面之間的角度以及車身的傾斜角度向所述調平模組和/或所述調高模組輸出控制信號包括：

10.一種移栽機，其特征在于，包括如權利要求1~5任一項所述的自適應隨壟電液控制系統。

技術總結
本發明提供一種自適應隨壟電液控制系統、控制方法及移栽機，自適應隨壟電液控制系統包括液壓動力單元、調平模組、調高模組、探桿、角度傳感器、傾角傳感器和控制器；探桿布設在車身之前，輔助檢測栽苗鴨嘴距地高度；角度傳感器檢測探桿與地面之間的角度；傾角傳感器用于檢測車身的傾斜角度；控制器用于根據探桿與地面之間的角度以及車身的傾斜角度輸出控制信號；液壓動力單元用于為調平模組和/或調高模組提供液壓動力；調平模組和/或調高模組用于根據控制信號對車架進行調平和/或調高，通過調節車架實現調平調高，可以應對農作物幼苗栽種過程中壟面起伏大、傾斜的田間工況，保證栽種的深度、直立度一致，自動化程度高，提高栽種的質量和效率。

技術研發人員：吳會剛,張新標,王忠林,楊靜,趙玉貝
受保護的技術使用者：北京天瑪智控科技股份有限公司
技術研發日：
技術公布日：2025/4/28
