本技術涉及種子脫粒分選機，尤其涉及一種玉米種子脫粒分選機。

背景技術：

1、玉米與傳統的水稻、小麥等糧食作物相比，玉米具有很強的耐旱性、耐寒性、耐貧瘠性以及極好的環境適應性，玉米的營養價值較高，是優良的糧食作物，玉米脫粒機可將玉米粒和梗分離，脫粒深淺可調，適合食品加工廠配合急速冷凍及玉米罐頭制造業者使用。但現有的玉米種子脫離機大多不能夠同時實現對玉米種子的脫離與分選目的，工作效率不高。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種玉米種子脫粒分選機。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種玉米種子脫粒分選機，包括脫離箱、支撐腿，所述脫離箱上固定連接有安裝桿，所述安裝桿上固定連接有電機，所述電機的輸出端固定連接有驅動轉軸，所述驅動轉軸貫穿轉動連接于脫離箱上，所述驅動轉軸上貫穿固定連接有第一皮帶輪，所述第一皮帶輪上嚙合連接有傳動皮帶，所述傳動皮帶遠離第一皮帶輪的一端嚙合連接有第二皮帶輪，所述第二皮帶輪上貫穿固定連接有從動轉軸，所述支撐腿上固定連接有底板，所述底板上固定連接有限位板，所述從動轉軸貫穿轉動連接于限位板上，所述從動轉軸遠離第二皮帶輪的一端固定連接有凸輪。

3、作為上述技術方案的進一步描述：

4、所述驅動轉軸上固定連接有第一脫離輥，所述第一脫離輥遠離驅動轉軸的一端轉動連接于脫離箱上，所述驅動轉軸上貫穿固定連接有驅動齒輪，所述驅動齒輪上嚙合連接有從動齒輪，所述從動齒輪上貫穿固定連接有隨動轉軸，所述隨動轉軸貫穿轉動連接于脫離箱上，所述隨動轉軸遠離從動齒輪的一端固定連接有第二脫離輥，所述第二脫離輥遠離隨動轉軸的一端轉動連接于脫離箱上。

5、作為上述技術方案的進一步描述：

6、所述支撐腿上固定連接有豎板，所述豎板上固定連接有槽桿，所述槽桿上滑動連接有滑塊，所述滑塊遠離槽桿的一端固定連接有第一過濾板。

7、作為上述技術方案的進一步描述：

8、所述支撐腿上固定連接有第二過濾板，所述第二過濾板位于脫離箱的正下方，所述第二過濾板位于第一過濾板的正上方。

9、作為上述技術方案的進一步描述：

10、所述脫離箱的兩側固定連接有擋板，所述擋板傾斜設置于脫離箱上。

11、作為上述技術方案的進一步描述：

12、所述脫離箱的底部固定連接支撐腿，所述支撐腿設有四組，四組所述支撐腿均勻分部在脫離箱的底部。

13、作為上述技術方案的進一步描述：

14、所述第二過濾板上孔徑大于第一過濾板的孔徑。

15、本實用新型具有如下有益效果：

16、1、本實用新型中，通過以驅動轉軸作為驅動端，帶動傳動機構轉動，傳動機構帶動從動轉軸轉動，從動轉軸轉動帶動凸輪轉動，凸輪轉動帶動第一過濾板來回的上下移動，進而能夠?qū)⒌谝贿^濾板上顆粒過小的玉米種子篩選下來，從而能夠連續的對玉米種子進行分選，提高分選效率。

17、2、本實用新型中，通過驅動轉軸帶動凸輪對第一過濾板上的玉米種子進行篩選時，驅動轉軸的轉動帶動第一脫離輥轉動，驅動轉軸的轉動帶動驅動齒輪轉動，驅動齒輪轉動帶動從動齒輪轉動，從動齒輪轉動帶動隨動轉軸轉動，隨動轉軸轉動帶動第二脫離輥轉動，進而第一脫離輥和第二脫離輥的轉動能夠?qū)⒂衩装羯系挠衩追N子脫離下來，從而實現了脫粒與分選的雙重技術效果，進一步提高了對玉米種子的分選效率。

技術特征：

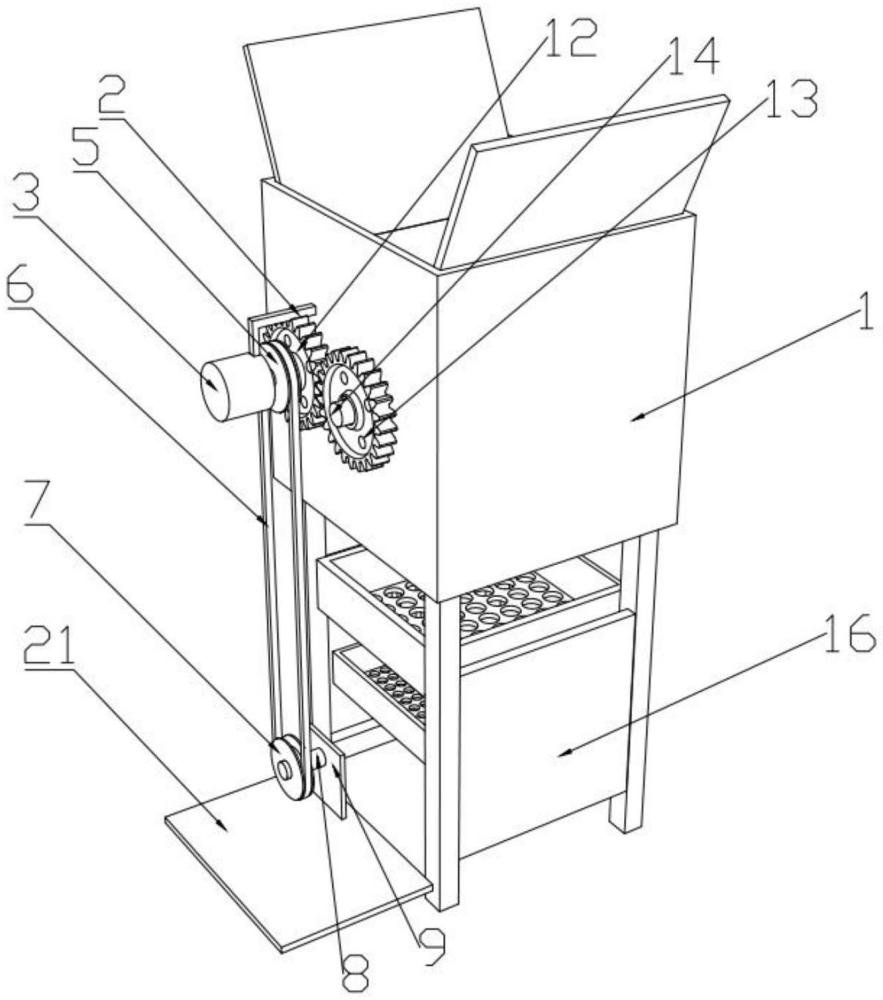

1.一種玉米種子脫粒分選機，包括脫離箱(1)、支撐腿(22)，其特征在于：所述脫離箱(1)上固定連接有安裝桿(2)，所述安裝桿(2)上固定連接有電機(3)，所述電機(3)的輸出端固定連接有驅動轉軸(4)，所述驅動轉軸(4)貫穿轉動連接于脫離箱(1)上，所述驅動轉軸(4)上貫穿固定連接有第一皮帶輪(5)，所述第一皮帶輪(5)上嚙合連接有傳動皮帶(6)，所述傳動皮帶(6)遠離第一皮帶輪(5)的一端嚙合連接有第二皮帶輪(7)，所述第二皮帶輪(7)上貫穿固定連接有從動轉軸(8)，所述支撐腿(22)上固定連接有底板(21)，所述底板(21)上固定連接有限位板(9)，所述從動轉軸(8)貫穿轉動連接于限位板(9)上，所述從動轉軸(8)遠離第二皮帶輪(7)的一端固定連接有凸輪(10)。

2.根據權利要求1所述的一種玉米種子脫粒分選機，其特征在于：所述驅動轉軸(4)上固定連接有第一脫離輥(11)，所述第一脫離輥(11)遠離驅動轉軸(4)的一端轉動連接于脫離箱(1)上，所述驅動轉軸(4)上貫穿固定連接有驅動齒輪(12)，所述驅動齒輪(12)上嚙合連接有從動齒輪(13)，所述從動齒輪(13)上貫穿固定連接有隨動轉軸(14)，所述隨動轉軸(14)貫穿轉動連接于脫離箱(1)上，所述隨動轉軸(14)遠離從動齒輪(13)的一端固定連接有第二脫離輥(15)，所述第二脫離輥(15)遠離隨動轉軸(14)的一端轉動連接于脫離箱(1)上。

3.根據權利要求2所述的一種玉米種子脫粒分選機，其特征在于：所述支撐腿(22)上固定連接有豎板(16)，所述豎板(16)上固定連接有槽桿(17)，所述槽桿(17)上滑動連接有滑塊(18)，所述滑塊(18)遠離槽桿(17)的一端固定連接有第一過濾板(19)。

4.根據權利要求3所述的一種玉米種子脫粒分選機，其特征在于：所述支撐腿(22)上固定連接有第二過濾板(20)，所述第二過濾板(20)位于脫離箱(1)的正下方，所述第二過濾板(20)位于第一過濾板(19)的正上方。

5.根據權利要求4所述的一種玉米種子脫粒分選機，其特征在于：所述脫離箱(1)的兩側固定連接有擋板(23)，所述擋板(23)傾斜設置于脫離箱(1)上。

6.根據權利要求5所述的一種玉米種子脫粒分選機，其特征在于：所述脫離箱(1)的底部固定連接支撐腿(22)，所述支撐腿(22)設有四組，四組所述支撐腿(22)均勻分部在脫離箱(1)的底部。

7.根據權利要求6所述的一種玉米種子脫粒分選機，其特征在于：所述第二過濾板(20)上孔徑大于第一過濾板(19)的孔徑。

技術總結
本技術屬于種子脫粒分選機技術領域，提供了一種玉米種子脫粒分選機，包括脫離箱、支撐腿，所述脫離箱上固定連接有安裝桿，所述安裝桿上固定連接有電機，所述電機的輸出端固定連接有驅動轉軸，所述驅動轉軸貫穿轉動連接于脫離箱上。本技術中，通過驅動轉軸帶動凸輪對第一過濾板上的玉米種子進行篩選時，驅動轉軸的轉動帶動第一脫離輥轉動，驅動轉軸的轉動帶動驅動齒輪轉動，驅動齒輪轉動帶動從動齒輪轉動，從動齒輪轉動帶動隨動轉軸轉動，隨動轉軸轉動帶動第二脫離輥轉動，進而第一脫離輥和第二脫離輥的轉動能夠?qū)⒂衩装羯系挠衩追N子脫離下來，從而實現了脫粒與分選的雙重技術效果，進一步提高了對玉米種子的分選效率。

技術研發人員：洪蘇州
受保護的技術使用者：甘肅裕農豐種業有限公司
技術研發日：20240712
技術公布日：2025/4/24
