本技術涉及園林種植相關，尤其涉及一種林業用灌木栽培地槽結構。

背景技術：

1、園林種植是指在園林中栽培各種植物，包括花草、樹木、灌木、地被植物等，以創造美麗的景觀效果，灌木指那些沒有明顯的主干、呈叢生狀態比較矮小的樹木，一般可分為觀花、觀果、觀枝干等幾類，矮小而叢生的木本植物，灌木栽培地槽是在園林或綠化工程中用于種植灌木的一種特殊結構，在實際的灌木栽培中，合理設計和建造地槽能夠為灌木提供良好的生長環境，提高景觀效果和植物的成活率，故此，特別需要一種林業用灌木栽培地槽結構。

2、但是現有的林業用灌木栽培地槽結構，在使用過程中，大多數灌木栽培地槽結構在進行澆水管理時需要進行全方位灌溉，從而會花費大量的人力成本，同時較為浪費水資源。

3、為解決上述問題，經過檢索，公告號為cn209527279u的專利公開一種林業用灌木栽培地槽結構，文中提出“一種林業用灌木栽培地槽結構包括栽培底座和栽培腔體，栽培腔體安裝于栽培底座上端，掛件設置于栽培槽內側外壁的中間處，透氣孔貫通設置于栽培槽表面左右側，下連接件固定設置于栽培槽內側外壁底部兩側，中連接件固定設置于栽培槽外側中間處兩側，漏水孔貫通設置于下連接件中間處，磁吸板設置于中連接件中間漏水孔貫通處。該裝置中通過設置斜面階梯和漏水孔，將栽培腔安裝于斜面階梯上，使得只需進行斜面階梯兩端頂部栽培腔進行灌溉，水分可直接通過下級漏水孔對傾斜的斜面階梯上安裝的栽培腔進行繼續灌溉，避免浪費水又節約了灌溉時間，適用于林業用灌木栽培地槽結構的生產和使用”，雖然兩側頂端灌溉的水源可以直接通過傾斜角度的階梯對向下流動，不需一株一株的對種植幼苗來灌溉，節約了時間也防止水的浪費，但是該地槽結構設置的掛件對下一層栽培槽進行限位固定，當需要對其中一組栽培槽進行更換時，需要從頂部開始拆除，較為繁瑣，操作不便。

4、鑒于此，針對上述問題深入研究，遂有本案產生。

技術實現思路

1、本實用新型的目的在于提供一種林業用灌木栽培地槽結構，以解決上述背景技術中提出的現有的林業用灌木栽培地槽結構，在使用過程中，大多數灌木栽培地槽結構在進行澆水管理時需要進行全方面灌溉，從而會花費大量的人力成本，同時較為浪費水資源的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種林業用灌木栽培地槽結構，包括栽培底座、栽培槽和拼接機構，所述栽培底座的表面一側設置有栽培槽，所述栽培槽的表面一側設置有滲水孔，所述栽培槽的表面設置有拼接機構，所述栽培槽的內部設置有調節機構；

3、所述拼接機構包括限位槽、限位塊、嵌合槽、嵌合塊、把手、卡槽、活動槽、卡塊、鋼索、復位彈簧和拉環，所述栽培底座的表面一側開設有限位槽，所述栽培槽的底部固定連接有限位塊，所述栽培槽的表面一側開設有嵌合槽，所述栽培槽的表面另一側固定連接有嵌合塊，所述栽培槽的頂部固定連接有把手，所述栽培槽的表面一側開設有卡槽，所述栽培槽的表面一側開設有活動槽，所述活動槽的內部嵌合有卡塊，所述卡塊的一端固定連接有鋼索，所述鋼索的表面套設有復位彈簧，所述鋼索的另一端固定連接有拉環。

4、優選的，所述限位塊與限位槽尺寸相吻合，所述嵌合塊與嵌合槽尺寸相吻合。

5、優選的，所述活動槽與卡槽位置相對齊，所述活動槽與卡槽截面尺寸相吻合。

6、優選的，所述卡塊與卡槽的截面尺寸相吻合，所述鋼索的一端貫穿栽培槽與拉環固定連接。

7、優選的，所述復位彈簧的一端在活動槽的內部與栽培槽固定連接，所述復位彈簧的另一端在活動槽的內部與卡塊固定連接。

8、優選的，所述調節機構包括調節槽、隔板和調節鎖塊，所述栽培槽的內部表面一側開設有調節槽，所述栽培槽的內部嵌合有隔板，所述隔板的兩端固定連接有調節鎖塊。

9、優選的，所述調節槽設置有五組，所述調節槽呈等間距分布，所述調節鎖塊與調節槽尺寸相吻合。

10、與現有技術相比，本實用新型的有益效果是：該林業用灌木栽培地槽結構，通過滲水孔的設置，在澆灌時，僅需對頂部的栽培槽進行澆灌即可，水流通過滲水孔可以依次流向下一層栽培槽，節約時間且節約水資源，通過拼接機構的設置，可以依次將栽培槽安裝在栽培底座上，當需要更換其中一組栽培槽時，僅需拉動需要更換的栽培槽和下一組栽培槽內部的拉環即可將需要更換的栽培槽取出，操作方便。

技術特征：

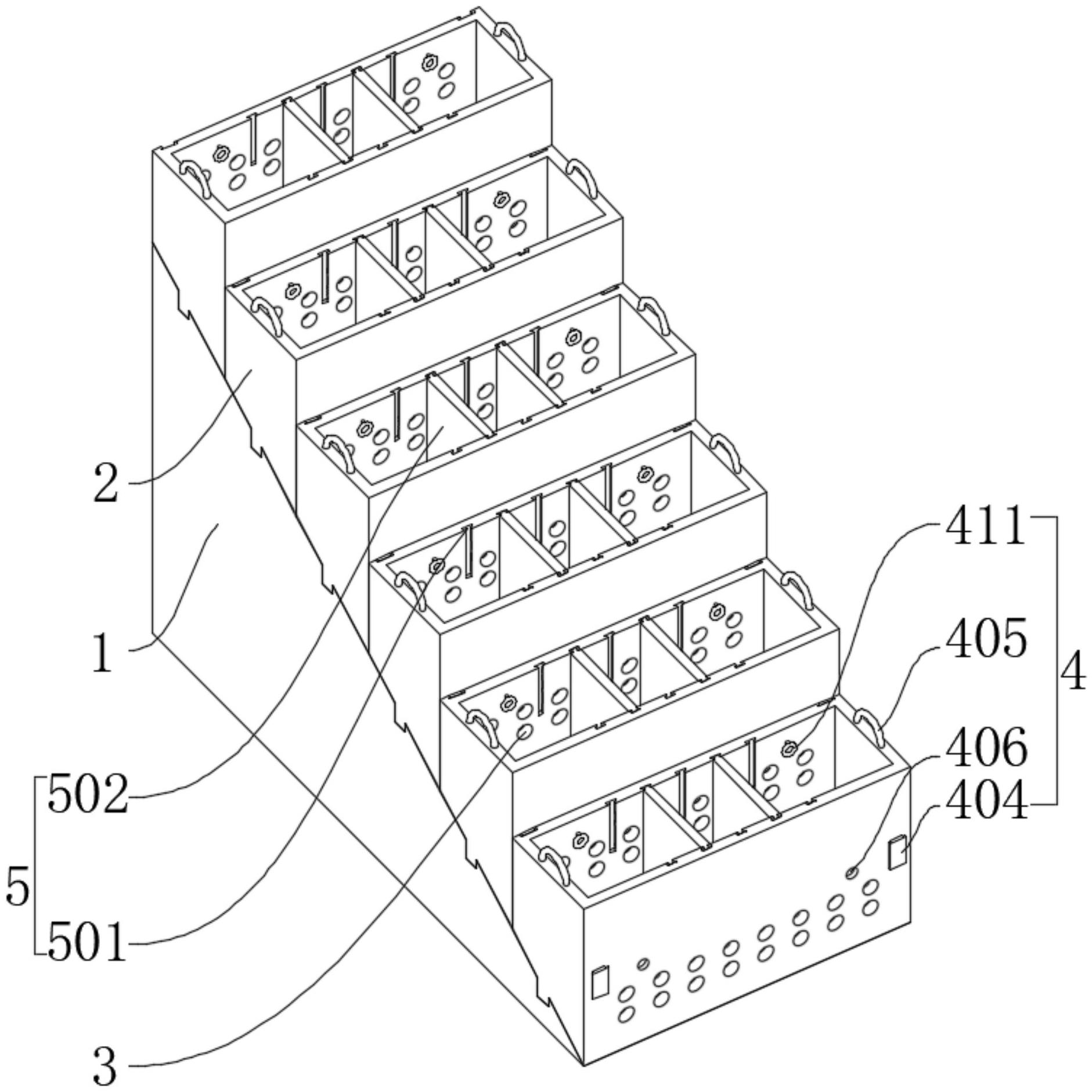

1.一種林業用灌木栽培地槽結構，包括栽培底座(1)、栽培槽(2)和拼接機構(4)，其特征在于：所述栽培底座(1)的表面一側設置有栽培槽(2)，所述栽培槽(2)的表面一側設置有滲水孔(3)，所述栽培槽(2)的表面設置有拼接機構(4)，所述栽培槽(2)的內部設置有調節機構(5)；

2.根據權利要求1所述的一種林業用灌木栽培地槽結構，其特征在于：所述限位塊(402)與限位槽(401)尺寸相吻合，所述嵌合塊(404)與嵌合槽(403)尺寸相吻合。

3.根據權利要求1所述的一種林業用灌木栽培地槽結構，其特征在于：所述活動槽(407)與卡槽(406)位置相對齊，所述活動槽(407)與卡槽(406)截面尺寸相吻合。

4.根據權利要求1所述的一種林業用灌木栽培地槽結構，其特征在于：所述卡塊(408)與卡槽(406)的截面尺寸相吻合，所述鋼索(409)的一端貫穿栽培槽(2)與拉環(411)固定連接。

5.根據權利要求1所述的一種林業用灌木栽培地槽結構，其特征在于：所述復位彈簧(410)的一端在活動槽(407)的內部與栽培槽(2)固定連接，所述復位彈簧(410)的另一端在活動槽(407)的內部與卡塊(408)固定連接。

6.根據權利要求1所述的一種林業用灌木栽培地槽結構，其特征在于：所述調節機構(5)包括調節槽(501)、隔板(502)和調節鎖塊(503)，所述栽培槽(2)的內部表面一側開設有調節槽(501)，所述栽培槽(2)的內部嵌合有隔板(502)，所述隔板(502)的兩端固定連接有調節鎖塊(503)。

7.根據權利要求6所述的一種林業用灌木栽培地槽結構，其特征在于：所述調節槽(501)設置有五組，所述調節槽(501)呈等間距分布，所述調節鎖塊(503)與調節槽(501)尺寸相吻合。

技術總結
本技術涉及園林種植相關技術領域，尤其涉及一種林業用灌木栽培地槽結構，包括栽培底座、栽培槽和拼接機構，所述栽培槽的表面設置有拼接機構。該林業用灌木栽培地槽結構，通過拼接機構的設置，當需要將栽培槽拼裝在栽培底座上時，可以將栽培槽放置在栽培底座的表面同時使限位塊嵌合在限位槽的內部，隨后拉動拉環，此時拉環通過鋼索帶動卡塊向活動槽的內部移動，當卡塊完全嵌合活動槽的內部時，將另一組栽培槽表面一側的嵌合塊嵌合進嵌合槽的內部，卡槽與活動槽位置相對齊，隨后松開拉環，復位彈簧進行回彈形變帶動卡塊恢復到原有位置，此時卡塊的一端嵌合在卡槽的內部，從而卡塊將栽培槽固定，從而可以依次對栽培槽進行拼裝。

技術研發人員：支曉光,申航宇,程嘉寧,孟培源,鄧晨
受保護的技術使用者：支曉光
技術研發日：20240715
技術公布日：2025/4/28
