本技術涉及燙金加工，具體是一種紙板燙金模切機構。

背景技術：

1、燙金工藝是利用熱壓轉移的原理，將電化鋁中的鋁層轉印到承印物表面以形成特殊的金屬效果，因燙金使用的主要材料是電化鋁箔，因此燙金也叫電化鋁燙印。燙金模切機是一種用于產品應用相關工程與技術領域的工藝試驗儀器。

2、目前的紙板燙金模切機構的基本包括導向系統、進給系統、剪切系統，剪切系統一般情況下多為下模座固定不動，上模座帶動切割刀對紙板進行下壓，直至切割刀與下模座接觸為止。然而在實際使用中，當上模座帶動切割刀對原材料進行切割時，紙板往往會由于壓力出現褶皺，影響成品的質量，甚至在切割刀的作用下導致紙板發生偏移，嚴重影響切割的精度，同時，在對紙板進行切割時，只憑借上模座向下的壓力也會出現切力不足的情況，從而無法有效地切斷紙板。

技術實現思路

1、解決的技術問題：在剪切的過程中紙板出現褶皺、位置發生偏移以及剪切系統切力不足的問題。

2、為解決上述技術問題，本實用新型提供的技術方案為：一種紙板燙金模切機構，包括底座，所述的底座上方設有第一支撐柱和第二支撐柱，所述的第一支撐柱和第二支撐柱上方均轉動連接設有轉板，所述的轉板兩側分別轉動連接設有上擺臂和下擺臂，所述的上擺臂遠離轉板的一端轉動連接設有第一壓板，所述的下擺臂遠離轉板的一端轉動連接設有第二壓板，所述的第一壓板和第二壓板之間設有第三壓板，所述的底座和第二壓板之間設有電動伸縮桿，所述的電動伸縮桿驅動端與第二壓板的底面相連接，所述的第二壓板上方設有工作臺，所述的工作臺頂面中間位置設有切槽，所述的第三壓板下方兩側位置分別設有固定柱，所述的固定柱之間設有切割刀，所述的底座設有貫穿第一壓板、第二壓板和第三壓板且左右對稱的限位桿，所述的限位桿頂部設有限位軸，所述的處于第一壓板和第三壓板之間的限位桿外側設有第一彈簧。

3、作為改進，所述的切割刀四周設有與第三壓板底面固定連接的套筒，所述的套筒內部設有活塞，所述的套筒和活塞之間設有第二彈簧。

4、作為改進，所述的底座上方設有處于工作臺一側的接紙槽。

5、作為改進，所述的工作臺遠離接紙槽的一側設有傳送帶。

6、作為改進，所述的傳送帶遠離工作臺的一側兩端分別設有固定板，所述的固定板之間分別轉動連接設有上轉軸和下轉軸，所述的上轉軸和下轉軸外側分別設有上壓輥和下壓輥。

7、作為改進，所述的上壓輥和下壓輥與固定板之間分別設有相互嚙合的上齒輪和下齒輪，所述的下轉軸貫穿固定板連接設有電機。

8、本實用新型與現有技術相比的優點在于：

9、1.當電動伸縮桿向上推動第二壓板時，下擺臂向上位移，上擺臂則帶動第一壓板和第三壓板向下位移，此時處于切割刀和工作臺中間的紙板將會受到上下兩個方位共同的壓力，從而能夠更加輕易地切斷紙板，杜絕切力不足這一情況的發生。

10、2.活塞底端的水平位置低于切割刀的底端，當切割刀向下移動時，活塞會首先接觸紙板，從而對紙板起到固定的作用，有效防止紙板在切割的過程中出現褶皺以及位置發生偏移的情況。

11、3.第一壓板和第三壓板之間的限位桿上設有第一彈簧，能夠起到減震和緩沖外力的作用。

技術特征：

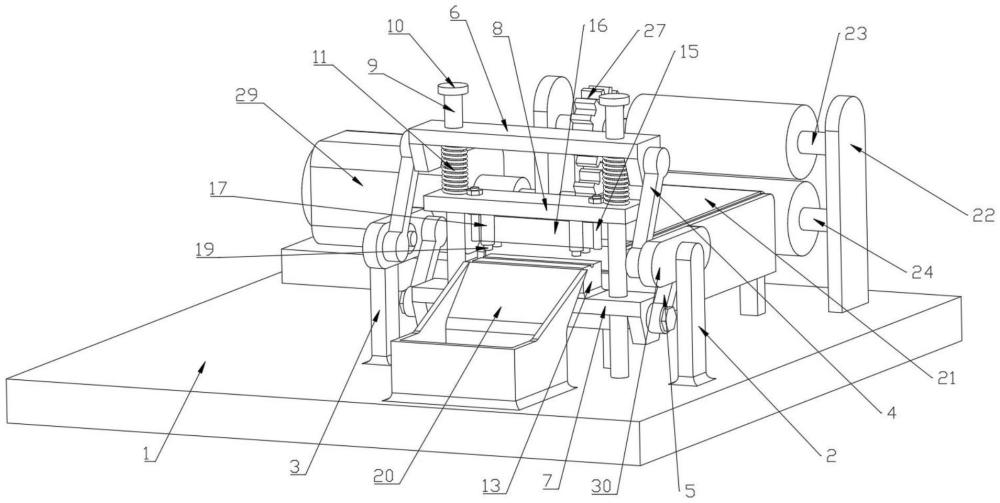

1.一種紙板燙金模切機構，包括底座(1)，其特征在于：

2.根據權利要求1所述的一種紙板燙金模切機構，其特征在于：所述的切割刀(16)四周設有與第三壓板(8)底面固定連接的套筒(17)，所述的套筒(17)內部設有活塞(18)，所述的套筒(17)和活塞(18)之間設有第二彈簧(19)。

3.根據權利要求1所述的一種紙板燙金模切機構，其特征在于：所述的底座(1)上方設有處于工作臺(13)一側的接紙槽(20)。

4.根據權利要求3所述的一種紙板燙金模切機構，其特征在于：所述的工作臺(13)遠離接紙槽(20)的一側設有傳送帶(21)。

5.根據權利要求4所述的一種紙板燙金模切機構，其特征在于：所述的傳送帶(21)遠離工作臺(13)的一側兩端分別設有固定板(22)，所述的固定板(22)之間分別轉動連接設有上轉軸(23)和下轉軸(24)，所述的上轉軸(23)和下轉軸(24)外側分別設有上壓輥(25)和下壓輥(26)。

6.根據權利要求5所述的一種紙板燙金模切機構，其特征在于：所述的上壓輥(25)和下壓輥(26)與固定板(22)之間分別設有相互嚙合的上齒輪(27)和下齒輪(28)，所述的下轉軸(24)貫穿固定板(22)連接設有電機(29)。

技術總結
本技術涉及燙金加工技術領域，公開了一種紙板燙金模切機構，包括底座，所述的底座設有第一支撐柱和第二支撐柱，所述的第一支撐柱和第二支撐柱上方均轉動連接設有轉板，所述的轉板兩側分別轉動連接設有上擺臂和下擺臂，所述的上擺臂連接設有第一壓板，所述的下擺臂連接設有第二壓板，所述的第一壓板和第二壓板之間設有第三壓板，所述的底座和第二壓板之間設有電動伸縮桿，所述的第二壓板上方設有工作臺，所述的第三壓板下方兩側位置分別設有固定柱，所述的固定柱之間設有切割刀。本技術與現有技術相比的優點在于：在剪切紙板時能夠防止紙板出現褶皺和發生偏移，以及有效解決切力不足的問題。

技術研發人員：包爾維,姜方信,江洋,蘇雨蒼
受保護的技術使用者：貴州佰壹包裝科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
