本技術涉及農業機械領域，特別涉及一種農業用水肥一體機。

背景技術：

1、隨著科技的不斷創新，農業的發展也越來越迅速，更加方便快捷的農業種植方式的要求也在增加，因此各種農業機械的運用就十分重要，水肥一體機就是常用的農業機械之一；

2、中國專利授權申請號：cn201920681604.5提供了一種農業種植用水肥一體機，該方案通過控制不同電磁閥的啟合，能夠實現水、肥的單獨施用或兩者混合施用，肥料種類多樣，可同時操作，靈活性強，簡單便捷，出水或出肥間隔可控性好，能夠提高水肥點對點供給的準確度，資源利用率高。

3、現有的水肥一體機在使用時存在一定的弊端，首先，水肥一體機需要將固體肥料進行混合溶解，但由于固體肥料的特殊性質，單一的混合結構對固體肥料攪拌混合效果不佳，導向施肥過程效果降低，導致水肥一體機的使用效果降低，為此，我們提出一種農業用水肥一體機。

技術實現思路

1、為了克服現有技術的不足，本實用新型的目的在于提供一種農業用水肥一體機，通過設置轉輪和攪拌桿，轉動的轉輪則帶動多個傳動輪同時轉動，此時多個攪拌桿和攪拌葉片高效率的將固體肥料和藥液進行混合，從而提高了該水肥一體機運行時的使用效率，用于解決水肥一體機混合效果不佳的問題；設置分流管，分流管可將抽取泵抽取儲存箱內部的肥水進行分流傳導，從而能夠從多個噴頭噴出，能夠在施肥過程中進行多方位施肥效果，提高了該農業用水肥一體機的使用效果；設置測量筒，測量筒的外部設置有刻度，配合底端的重量傳感器，可將傳輸上料的藥液進行精確測量，讓該裝置進行配料噴灑更加準確，提高了該農業用水肥一體機的灌溉效果。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種農業用水肥一體機，包括本體機構，所述本體機構的外端安裝有連接機構，所述本體機構的內端安裝有攪拌機構；

4、所述攪拌機構包括驅動件，所述驅動件的傳動端固定連接有轉輪，所述轉輪的外端嚙合連接有呈均勻分布的傳動輪，所述傳動輪為四個，所述傳動輪的內端均安裝有攪拌桿，所述攪拌桿的外端均安裝有呈均勻分布的攪拌葉片。

5、通過安裝轉輪和攪拌桿，可提高了該水肥一體機運行時的使用效率。

6、進一步地，所述攪拌葉片的下方活動連接有抽取泵，所述抽取泵位于本體機構的內端。

7、通過安裝攪拌葉片，多個攪拌葉片增加了該攪拌桿的攪拌面積，讓該裝置混合效率進一步增加。

8、進一步地，所述抽取泵的外端固定連接有分流管，所述分流管的外端固定連接有呈均勻分布的噴頭，所述噴頭的上方活動連接有裝配架，所述裝配架位于轉輪的底端。

9、通過安裝分流管，可提高了該農業用水肥一體機的使用效果。

10、進一步地，所述本體機構包括儲存箱，所述儲存箱的底端安裝有底架，所述底架呈u形結構。

11、通過安裝底架，底架可在儲存箱的外端進行支撐連接，讓儲存箱運行使用更加穩定。

12、進一步地，所述底架的外端轉動連接有呈均勻分布的滾輪，所述底架的后端安裝有操作架。

13、通過安裝操作架，操作架可方便該裝置進行移動調整時進行方位調整，讓該裝置運行時能夠便捷移動至不同位置進行使用。

14、進一步地，所述儲存箱的外端安裝有導料箱，所述導料箱的外端固定連接有輸送泵，所述輸送泵遠離導料箱的另一端安裝有傳導管。

15、通過安裝導料箱，可使該裝置需要進行配料上料更加便捷。

16、進一步地，所述傳導管的右端安裝有測量筒，所述測量筒的底端安裝有重量傳感器。

17、通過安裝測量筒，可提高了該農業用水肥一體機的灌溉效果。

18、進一步地，所述重量傳感器的底端安裝有支架，所述測量筒的右端固定連接有傳輸管。

19、通過安裝支架，支架可將重量傳感器穩定安裝于儲存箱上端，提高了該重量傳感器運行使用的穩定性。

20、綜上所述，本實用新型具有以下有益效果：

21、1、通過設置轉輪和攪拌桿，當該裝置需要進行固體肥料混合時，啟動由電機和轉軸組成的驅動件，驅動件帶動轉輪轉動，轉動的轉輪則帶動多個傳動輪同時轉動，多個傳動輪轉動帶動攪拌桿和攪拌葉片同時轉動，多個攪拌桿和攪拌葉片高效率的將固體肥料和藥液進行混合，從而提高了該水肥一體機運行時的使用效率；

22、2、通過設置分流管，分流管可將抽取泵抽取儲存箱內部的肥水進行分流傳導，從而能夠從多個噴頭噴出，能夠在施肥過程中進行多方位施肥效果，提高了該農業用水肥一體機的使用效果；

23、3、通過設置測量筒，測量筒的外部設置有刻度，配合底端的重量傳感器，可將傳輸上料的藥液進行精確測量，讓該裝置進行配料噴灑更加準確，提高了該農業用水肥一體機的灌溉效果。

技術特征：

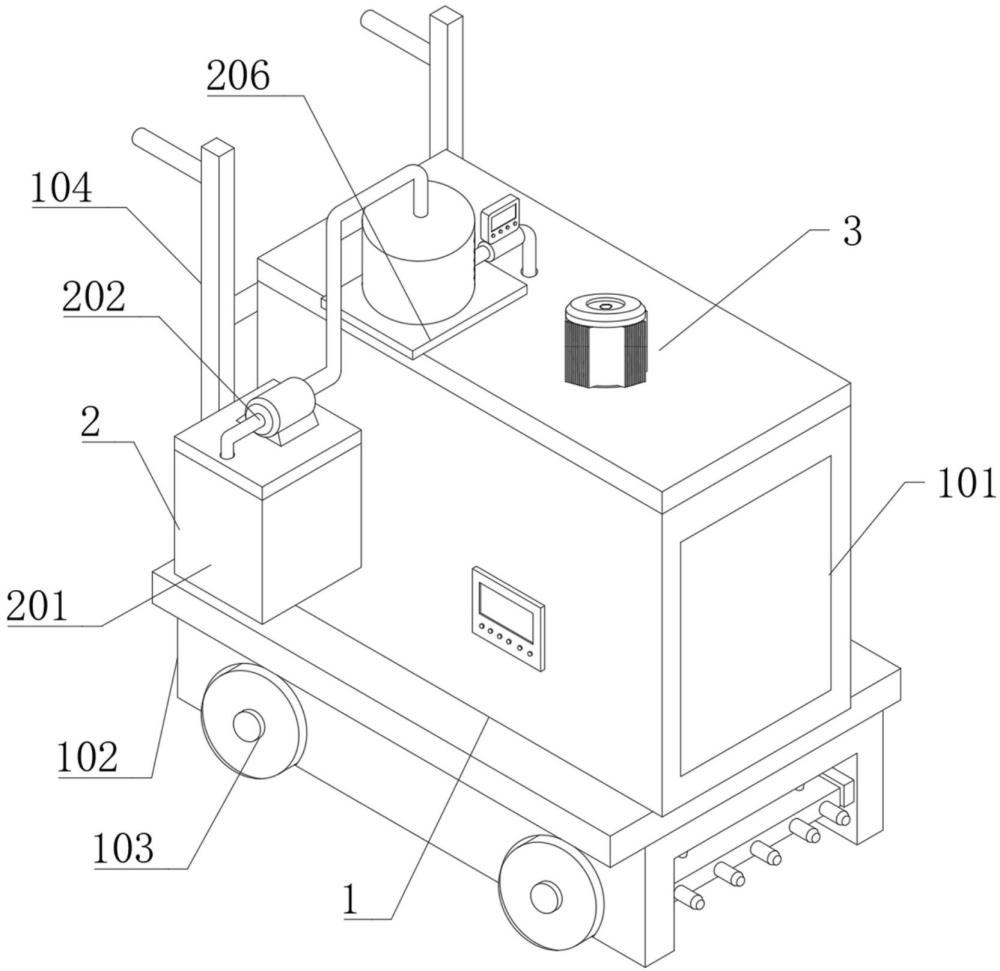

1.一種農業用水肥一體機，其特征在于：包括本體機構(1)，所述本體機構(1)的外端安裝有連接機構(2)，所述本體機構(1)的內端安裝有攪拌機構(3)；

2.根據權利要求1所述的一種農業用水肥一體機，其特征在于：所述攪拌葉片(305)的下方活動連接有抽取泵(306)，所述抽取泵(306)位于本體機構(1)的內端。

3.根據權利要求2所述的一種農業用水肥一體機，其特征在于：所述抽取泵(306)的外端固定連接有分流管(307)，所述分流管(307)的外端固定連接有呈均勻分布的噴頭(308)，所述噴頭(308)的上方活動連接有裝配架(309)，所述裝配架(309)位于轉輪(302)的底端。

4.根據權利要求1所述的一種農業用水肥一體機，其特征在于：所述本體機構(1)包括儲存箱(101)，所述儲存箱(101)的底端安裝有底架(102)，所述底架(102)呈u形結構。

5.根據權利要求4所述的一種農業用水肥一體機，其特征在于：所述底架(102)的外端轉動連接有呈均勻分布的滾輪(103)，所述底架(102)的后端安裝有操作架(104)。

6.根據權利要求4所述的一種農業用水肥一體機，其特征在于：所述儲存箱(101)的外端安裝有導料箱(201)，所述導料箱(201)的外端固定連接有輸送泵(202)，所述輸送泵(202)遠離導料箱(201)的另一端安裝有傳導管(203)。

7.根據權利要求6所述的一種農業用水肥一體機，其特征在于：所述傳導管(203)的右端安裝有測量筒(204)，所述測量筒(204)的底端安裝有重量傳感器(205)。

8.根據權利要求7所述的一種農業用水肥一體機，其特征在于：所述重量傳感器(205)的底端安裝有支架(206)，所述測量筒(204)的右端固定連接有傳輸管(207)。

技術總結
本技術公開了一種農業用水肥一體機，其技術方案要點是，屬于農業機械領域，設置轉輪和攪拌桿，轉動的轉輪則帶動多個傳動輪同時轉動，此時多個攪拌桿和攪拌葉片高效率的將固體肥料和藥液進行混合，從而提高了該水肥一體機運行時的使用效率，用于解決水肥一體機混合效果不佳的問題；設置分流管，分流管可將抽取泵抽取儲存箱內部的肥水進行分流傳導，從而能夠從多個噴頭噴出，能夠在施肥過程中進行多方位施肥效果，提高了該農業用水肥一體機的使用效果；設置測量筒，測量筒的外部設置有刻度，配合底端的重量傳感器，可將傳輸上料的藥液進行精確測量，讓該裝置進行配料噴灑更加準確，提高了該農業用水肥一體機的灌溉效果。

技術研發人員：于瑞波,于祥波
受保護的技術使用者：大稔（內蒙古）農業科技有限公司
技術研發日：20240712
技術公布日：2025/4/24
