本技術屬于鍍鋅管制造應用，具體涉及便于拆維組合式鍍鋅管及應用其的大棚遮陽系統。

背景技術：

1、鍍鋅管也叫做鍍鋅鋼管，是一種在鋼的表層加了一層鍍鋅層的管道制品，鍍鋅管內里的材質其實就是鋼。由于鍍鋅管的表面都經過了鍍鋅加工，可以有效的避免鋼材出現腐蝕、生銹等現象，幫助鋼材延長使用壽命。

2、鍍鋅管通常指熱鍍鋅管，鍍鋅管被廣泛運用于建筑外墻的施工過程當中，用于建筑立柱、大棚立柱及受力材料，或者是用于搭建室外的電信塔、高速公路等等。

3、大棚頂部遮陽系統，通常以黑色遮陰防曬網(推拉平鋪/可收卷)來實現，即在豎支撐部件上架設相應的黑色遮陰防曬網。當前，用于黑色遮陰防曬網安裝的豎支撐部件的橫梁采用鍍鋅管完成，傳統的鍍鋅管結構單一，其安裝架設時兩端與豎支撐部件焊接完成，所存在的問題是不便拆維，同時單一的結構也存在承載強度差的問題，長期使用后出現變形、不耐用。

4、因此，基于上述問題，本實用新型提供便于拆維組合式鍍鋅管及應用其的大棚遮陽系統。

技術實現思路

1、實用新型目的：本實用新型的目的是提供便于拆維組合式鍍鋅管及應用其的大棚遮陽系統，解決背景技術中用于大棚遮陽系統鍍鋅管結構單一使用時所存在的技術問題。

2、技術方案：本實用新型的第一方面提供便于拆維組合式鍍鋅管，包括種植大棚、兩組混凝土座、兩組豎支撐架和一組鍍鋅管本體，所述豎支撐架的上部端面分別設置有固定座，所述固定座的相對面內分別設置有限位部，所述固定座的一端端面內，且位于限位部一側分別對稱設置有固定座螺槽，所述鍍鋅管本體的外壁分別設置有與限位部相配合使用的限位凸起部，所述鍍鋅管本體的兩端端面分別設置有鍍鋅管本體鎖緊部，所述鍍鋅管本體鎖緊部的兩端端面內分別設置有鍍鋅管本體鎖緊部螺孔，所述固定座、鍍鋅管本體鎖緊部之間分別通過固定座螺槽、鍍鋅管本體鎖緊部螺孔利用螺栓緊固。

3、本技術方案的，所述便于拆維組合式鍍鋅管，還包括分別設置在豎支撐架、固定座連接面的輔助支撐板。

4、本技術方案的，所述限位部分別設置為敞開式條形結構，所述限位凸起部分別設置為長方形結構。

5、本技術方案的，所述鍍鋅管本體鎖緊部分別設置為條形板式結構。

6、本實用新型的第二方面提供大棚遮陽系統，安裝有所述便于拆維組合式鍍鋅管。

7、與現有技術相比，本實用新型的便于拆維組合式鍍鋅管及應用其的大棚遮陽系統的有益效果在于：1、增加的限位凸起部，有效增強鍍鋅管本體的耐載強度，耐用、壽命長；2、相配合使用的固定座、鍍鋅管本體鎖緊部、固定座螺槽、鍍鋅管本體鎖緊部螺孔和螺栓，實現鍍鋅管本體的快速施工組裝以及拆卸維護，實用、便于推廣。

技術特征：

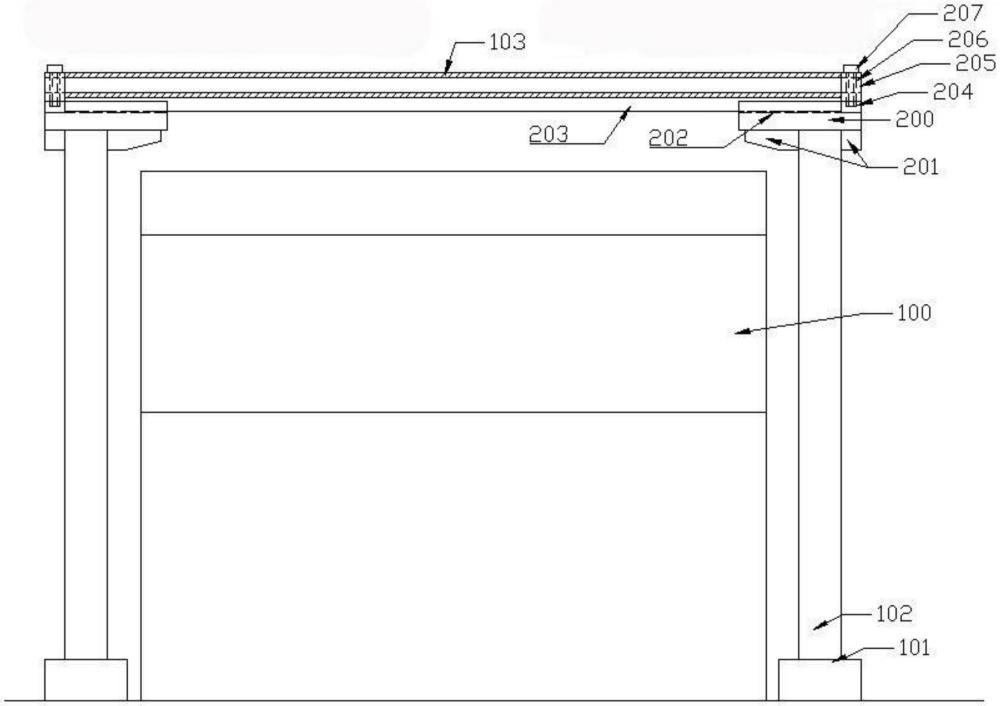

1.便于拆維組合式鍍鋅管，包括種植大棚(100)、兩組混凝土座(101)、兩組豎支撐架(102)和一組鍍鋅管本體(103)，其特征在于：

2.根據權利要求1所述的便于拆維組合式鍍鋅管，其特征在于：所述便于拆維組合式鍍鋅管，還包括分別設置在豎支撐架(102)、固定座(200)連接面的輔助支撐板(201)。

3.根據權利要求1所述的便于拆維組合式鍍鋅管，其特征在于：所述限位部(202)分別設置為敞開式條形結構，所述限位凸起部(203)分別設置為長方形結構。

4.根據權利要求1所述的便于拆維組合式鍍鋅管，其特征在于：所述鍍鋅管本體鎖緊部(205)分別設置為條形板式結構。

5.大棚遮陽系統，其特征在于：安裝有權利要求1-4任意一項所述便于拆維組合式鍍鋅管。

技術總結
本技術屬于鍍鋅管制造應用技術領域，具體公開了便于拆維組合式鍍鋅管及應用其的大棚遮陽系統，包括種植大棚、兩組混凝土座、兩組豎支撐架、一組鍍鋅管本體、固定座、限位部、固定座螺槽、限位凸起部、鍍鋅管本體鎖緊部、鍍鋅管本體鎖緊部螺孔和螺栓等。本技術的便于拆維組合式鍍鋅管及應用其的大棚遮陽系統的有益效果在于：1、增加的限位凸起部，有效增強鍍鋅管本體的耐載強度，耐用、壽命長；2、相配合使用的固定座、鍍鋅管本體鎖緊部、固定座螺槽、鍍鋅管本體鎖緊部螺孔和螺栓，實現鍍鋅管本體的快速施工組裝以及拆卸維護，實用、便于推廣。

技術研發人員：葛滿全,葛知民,丁志平
受保護的技術使用者：興化市華成鍍鋅管件有限公司
技術研發日：20240715
技術公布日：2025/4/24
