本技術涉及花卉種植，具體為一種花卉種植培育輔助裝置。

背景技術：

1、花卉種植培育是指在受控的環境中種植和培育花卉的過程，旨在優化花卉的生長條件，提高其觀賞價值和市場競爭力。這一過程包括選擇適宜的土壤、提供合適的光照、控制溫度和濕度、以及進行適當的修剪和施肥等。花卉種植培育不僅需要專業的知識和技能，還需要合適的工具和設備來輔助管理。在花卉種植培育中，擺放架(也稱為種植架或花架)是一種常用的輔助工具。擺放架的主要作用是提供一個有序的種植平臺，使得花卉可以按照一定的排列方式進行種植，便于管理和養護。擺放架通常設計為多層結構，以充分利用垂直空間，增加種植密度，同時也有助于改善空氣流通和光照分布，提高花卉的生長質量。

2、公開號為cn219844291u的專利公開了一種用于花卉培育種植的多層擺放架，涉及花卉培育種植技術領域，包括花卉種植多層擺放架主體，所述花卉種植多層擺放架主體包括有主體支撐桿，所述主體支撐桿的底部固定安裝有穩定底座，所述主體支撐桿的外部設置有高度調節托盤機構，所述高度調節托盤機構的上方設置有花卉擺放機構。本實用新型通過花卉擺放板起到擺放花卉的作用，花卉擺放板通過滑動球在外托環的表面轉動滑動可以自由調節角度，使花卉之間互相不遮擋，增加花卉種植多層擺放架主體的實用性，同時固定螺栓將套環進行合并固定緊貼主體支撐桿的外表面，同時輔助支撐桿對花卉擺放板起到輔助支撐的作用，增加穩定性。

3、上述現有技術的花卉擺放板雖然可以通過滑動球在外托環的表面轉動滑動以自由調節角度，使花卉之間互相不遮擋，但是該多層擺放架的聯動結構非常多，結構較為復雜，既增大了成產難度和成本，又不利于后期的維護，此外，高度調節托盤機構和花卉擺放機構的配合使用，使得工作人員在調節花卉擺放機構的位置時不夠便捷，鑒于此，我們提出一種花卉種植培育輔助裝置。

技術實現思路

1、本實用新型的目的在于提供一種花卉種植培育輔助裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種花卉種植培育輔助裝置，包括底座，所述底座頂部的中部設有圓形立柱，所述圓形立柱的外壁設有多個呈上下等距排布的環形支撐塊，上下相鄰的兩個環形支撐塊可以對輔助支撐件起到支撐和限位的作用，所述圓形立柱的外壁設有可拆卸的輔助支撐件，所述輔助支撐件包括用于與圓形立柱連接的連接結構，所述連接結構包括第一半圓形卡塊和第二半圓形卡塊，所述第一半圓形卡塊的后端和第二半圓形卡塊的后端鉸接，方便第一半圓形卡塊和第二半圓形卡塊開合，從而方便工作人員對連接結構進行拆裝，從而便于工作人員調節輔助支撐件的位置，以適應不同大小的花卉培育種植盆，所述第一半圓形卡塊凸面的中部設有伸縮桿，所述伸縮桿的左端設有用于放置花卉培育種植盆的托盤，便于工作人員調節托盤與圓形立柱之間的距離，從而使多個托盤的位置錯開，避免上方的花卉遮擋下方花卉的陽光。

4、優選的，所述底座為圓形結構，使底座具有良好的穩定性，所述底座的頂部且靠近外邊緣的位置開設有多個以環形陣列排布的安裝孔，使底座可以固定在地面上，進一步提高底座的穩定性。

5、優選的，所述連接結構位于上下相鄰的兩個環形支撐塊之間，所述第一半圓形卡塊和第二半圓形卡塊的頂部均與上方環形支撐塊的底部相貼合，所述第一半圓形卡塊和第二半圓形卡塊的底部均與下方環形支撐塊的頂部相貼合，使連接結構與圓形立柱連接后保持穩定。

6、優選的，所述第一半圓形卡塊凸面的前端設有第一對接塊，所述第一對接塊的右側開設有螺紋孔，所述第二半圓形卡塊凸面的前端設有第二對接塊，所述第二對接塊的右側開設有圓形孔a，所述圓形孔a內連接有螺桿，所述螺桿的螺紋端螺紋連接于螺紋孔內，通過螺桿將第一對接塊和第二對接塊對接，便于工作人員操作。

7、優選的，所述第二對接塊的右側設有u形固塊，所述u形固塊的右側開設有圓形孔b，所述螺桿的右端穿過圓形孔b且固定連接有旋鈕，方便工作人員轉動螺桿，所述旋鈕的左側與u形固塊的右側相抵，在旋鈕的作用下，將第一對接塊和第二對接塊的位置固定。

8、優選的，所述螺桿的外壁設有環形防脫塊，所述環形防脫塊的外徑與圓形孔a的內徑相適配，環形防脫塊可以從圓形孔a穿過，所述環形防脫塊的外徑大于圓形孔b的內徑，避免螺桿的螺紋端從圓形孔b處向外滑脫，從而避免螺桿與u形固塊分離。

9、優選的，所述伸縮桿包括固定連接于第一半圓形卡塊凸面的矩形套桿，所述矩形套桿內活動連接有矩形連接桿，所述矩形連接桿的外端固定連接于托盤的外壁，矩形連接桿與矩形套桿的相對位置可以調節，從而方便工作人員調節伸縮桿的整體長度。

10、優選的，所述矩形套桿的頂部且靠近外端的位置螺紋連接有緊固螺栓，所述緊固螺栓的螺紋端與矩形連接桿的頂部相抵，通過緊固螺栓將矩形連接桿與矩形套桿的位置固定，從而使調節長度后的伸縮桿保持穩定。

11、與現有技術相比，本實用新型的有益效果是：

12、1、該花卉種植培育輔助裝置，通過可拆卸的輔助支撐件和可調節的伸縮桿設計，能夠適應不同大小和形狀的花卉培育種植盆，提高了裝置的靈活性和適應性，使得不同種類的花卉都能得到合適的支撐和擺放。

13、2、該花卉種植培育輔助裝置，相較于現有技術中結構復雜的多層擺放架，本裝置的連接結構簡單，減少了聯動部件，不僅降低了生產難度和成本，也便于后期的維護和修理。

14、3、該花卉種植培育輔助裝置，裝置中的連接結構和伸縮桿設計使得工作人員可以輕松地進行拆裝和調節，無論是調整高度還是角度，都能快速完成，大大提高了操作的便捷性和工作效率。

15、4、該花卉種植培育輔助裝置，能夠充分利用垂直空間，優化空間布局，同時確保花卉之間不會互相遮擋，有利于改善空氣流通和光照分布，從而提升花卉的生長質量。

技術特征：

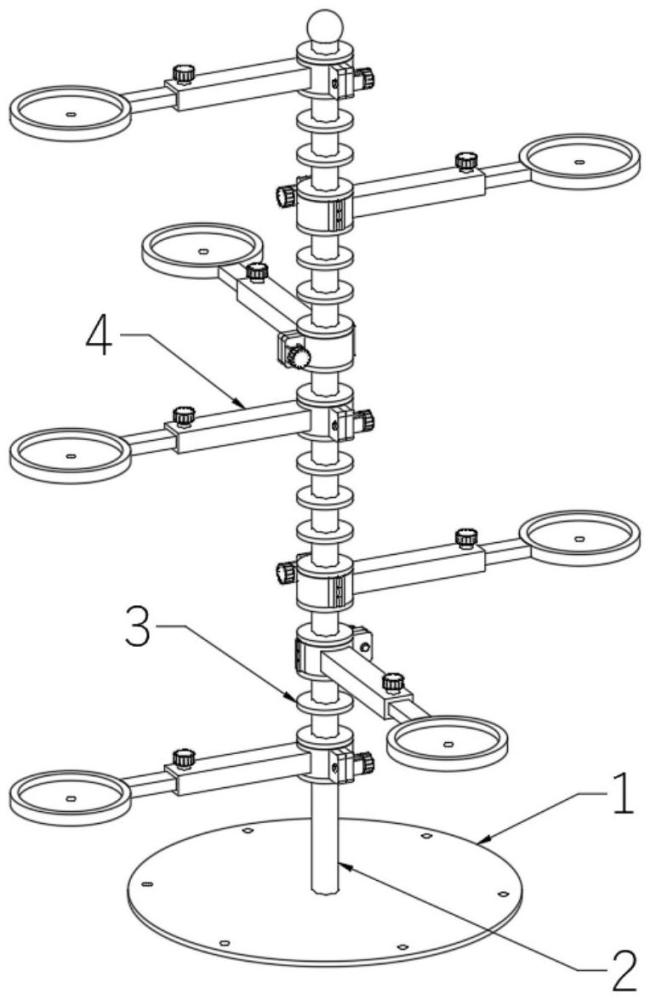

1.一種花卉種植培育輔助裝置，包括底座(1)，其特征在于：所述底座(1)頂部的中部設有圓形立柱(2)，所述圓形立柱(2)的外壁設有多個呈上下等距排布的環形支撐塊(3)，所述圓形立柱(2)的外壁設有可拆卸的輔助支撐件(4)，所述輔助支撐件(4)包括用于與圓形立柱(2)連接的連接結構(40)，所述連接結構(40)包括第一半圓形卡塊(400)和第二半圓形卡塊(401)，所述第一半圓形卡塊(400)的后端和第二半圓形卡塊(401)的后端鉸接，所述第一半圓形卡塊(400)凸面的中部設有伸縮桿(41)，所述伸縮桿(41)的左端設有用于放置花卉培育種植盆的托盤(42)。

2.根據權利要求1所述的花卉種植培育輔助裝置，其特征在于：所述底座(1)為圓形結構，所述底座(1)的頂部且靠近外邊緣的位置開設有多個以環形陣列排布的安裝孔(10)。

3.根據權利要求1所述的花卉種植培育輔助裝置，其特征在于：所述連接結構(40)位于上下相鄰的兩個環形支撐塊(3)之間，所述第一半圓形卡塊(400)和第二半圓形卡塊(401)的頂部均與上方環形支撐塊(3)的底部相貼合，所述第一半圓形卡塊(400)和第二半圓形卡塊(401)的底部均與下方環形支撐塊(3)的頂部相貼合。

4.根據權利要求1所述的花卉種植培育輔助裝置，其特征在于：所述第一半圓形卡塊(400)凸面的前端設有第一對接塊(402)，所述第一對接塊(402)的右側開設有螺紋孔(4020)，所述第二半圓形卡塊(401)凸面的前端設有第二對接塊(403)，所述第二對接塊(403)的右側開設有圓形孔a(4030)，所述圓形孔a(4030)內連接有螺桿(404)，所述螺桿(404)的螺紋端螺紋連接于螺紋孔(4020)內。

5.根據權利要求4所述的花卉種植培育輔助裝置，其特征在于：所述第二對接塊(403)的右側設有u形固塊(405)，所述u形固塊(405)的右側開設有圓形孔b(4050)，所述螺桿(404)的右端穿過圓形孔b(4050)且固定連接有旋鈕(4041)，所述旋鈕(4041)的左側與u形固塊(405)的右側相抵。

6.根據權利要求5所述的花卉種植培育輔助裝置，其特征在于：所述螺桿(404)的外壁設有環形防脫塊(4040)，所述環形防脫塊(4040)的外徑與圓形孔a(4030)的內徑相適配，所述環形防脫塊(4040)的外徑大于圓形孔b(4050)的內徑。

7.根據權利要求1所述的花卉種植培育輔助裝置，其特征在于：所述伸縮桿(41)包括固定連接于第一半圓形卡塊(400)凸面的矩形套桿(410)，所述矩形套桿(410)內活動連接有矩形連接桿(411)，所述矩形連接桿(411)的外端固定連接于托盤(42)的外壁。

8.根據權利要求7所述的花卉種植培育輔助裝置，其特征在于：所述矩形套桿(410)的頂部且靠近外端的位置螺紋連接有緊固螺栓(412)，所述緊固螺栓(412)的螺紋端與矩形連接桿(411)的頂部相抵。

技術總結
本技術涉及花卉種植技術領域，具體為一種花卉種植培育輔助裝置，包括底座，底座頂部的中部設有圓形立柱，圓形立柱的外壁設有多個環形支撐塊，圓形立柱的外壁設有可拆卸的輔助支撐件，輔助支撐件包括用于與圓形立柱連接的連接結構，連接結構包括第一半圓形卡塊和第二半圓形卡塊，第一半圓形卡塊的后端和第二半圓形卡塊的后端鉸接，第一半圓形卡塊凸面的中部設有伸縮桿，伸縮桿的左端設有用于放置花卉培育種植盆的托盤。該花卉種植培育輔助裝置，通過可拆卸的輔助支撐件和可調節的伸縮桿設計，能夠適應不同大小和形狀的花卉培育種植盆，提高了裝置的靈活性和適應性，使得不同種類的花卉都能得到合適的支撐和擺放。

技術研發人員：代龍兵,代興磚,甘增愛,王震,劉斌,齊勝強
受保護的技術使用者：錦成花卉集團有限公司
技術研發日：20240715
技術公布日：2025/4/24
