本技術屬于熏蒸處理裝置，具體涉及一種可移動式熏蒸投藥汽化裝置。

背景技術：

1、溴甲烷，即甲基溴，由于其具有良好的擴散性和穿透性，對昆蟲、線蟲都有較強的毒殺性，其常用作殺蟲劑、殺菌劑、熏蒸劑，尤其是在木材、木制品、木質包裝材料等的除害處理領域，其可以利用溴甲烷熏蒸劑將木材、木制品、木質包裝材料等物品中的鉆蛀性害蟲徹底、有效地毒殺。

2、目前，在使用現有溴甲烷熏蒸設備對庫房內放置的物品進行熏蒸處理時，一般會直接將待熏蒸的物品放置在熏蒸庫房內，之后通過投藥汽化裝置向庫房內注入溴甲烷氣體進行熏蒸，將物品上附著的有害物質去除，避免有害物質跟隨物品進行傳播。

3、不過，現有的溴甲烷投藥汽化裝置在實際應用過程中存在有一定的缺陷：由于溴甲烷在正常狀態下具有沸點低（3.56℃）、吸收潛熱大的特點，且溴甲烷一般加工成瓶裝的液化氣供各口岸使用，在施藥過程中，其需要依靠鋼瓶內的壓力將一定量的液態溴甲烷從管道口輸出，并通過施藥引管將液態的溴甲烷輸送至熏蒸空間并迅速汽化而充滿熏蒸空間，實現熏蒸處理的目的；因此，液態的溴甲烷從鋼瓶中釋放出來就會吸熱汽化，從而降低周圍環境接觸的溫度，并導致溴甲烷在后續汽化過程中容易出現不完全汽化的問題，進而影響熏蒸質量。

技術實現思路

1、本實用新型解決的技術問題是提供一種能夠不受現場條件制約、汽化效果良好的可移動式熏蒸投藥汽化裝置，以保證溴甲烷能夠達到合格的熏蒸投藥汽化效果。

2、為了解決上述技術問題，本實用新型所提供的技術方案為：一種可移動式熏蒸投藥汽化裝置，其包括箱體，箱體內部設置有稱重臺、加熱器，稱重臺的上方設置有鋼瓶固定架，加熱器設置有藥劑輸入口和藥劑輸出口，藥劑輸入口連通有進料軟管，進料軟管的進料端連接有三通接頭，三通接頭的其中一個接頭連接有鋼瓶接頭，三通接頭的另一個接頭連接有吹掃組件；藥劑輸出口連接有出氣管路。這樣在采用本實用新型對熏蒸庫房進行溴甲烷熏蒸處理時，可先將存儲有溴甲烷的鋼瓶放置在稱重臺上，并將進料軟管的進料端通過三通接頭與存儲有溴甲烷的鋼瓶連通；隨后待打開鋼瓶后進行熏蒸作業時，鋼瓶內存儲的液態溴甲烷可先通過進料軟管輸入加熱器內，并在加熱器內吸熱升溫，而且在此升溫過程中，其可通過調節加熱器保證管道內的溴甲烷到達藥劑輸出口時滿足氣霧化要求，進而保證其能夠達到合格的熏蒸投藥汽化效果。另外，在此過程中，本實用新型還可以通過稱重臺對鋼瓶的重量進行實時稱重處理，即通過稱重臺實時監測投藥量，從而使得本實用新型能夠實現準確施藥的目的，而且在實際應用過程中，本實用新型還可以將稱重臺、設置在出氣管路上的投藥閥與現有技術中成熟的稱重控制系統進行結合，這時其可通過稱重控制系統設定投藥量，通過稱重臺實時監測鋼瓶的重量是否達到預設數值，通過稱重控制系統控制投藥閥的啟停，以實現自動定量投藥。

3、進一步地，加熱器包括加熱箱，加熱箱的箱內盛放有導熱油，導熱油內浸泡有電加熱管和導熱管，電加熱管電連接有電源，導熱管的兩端分別為藥劑輸入口、藥劑輸出口，且導熱管優選采用銅管。

4、進一步地，加熱箱內放置有溫度傳感器，溫度傳感器用來實時測量導熱油的溫度，且這樣在將本實用新型與現有的溫度控制程序結合后，本實用新型能夠實現自動控制加熱過程的目的，即在溫度傳感器檢測到導熱油的溫度達到設定上限值時，可通過溫度控制程序控制停止加熱，在導熱油的油溫降到設定值以下時啟動加熱，以保持加熱箱內的油溫在一個恒定范圍值內，從而保證了熏蒸藥劑汽化所需的熱量。

5、進一步地，加熱箱的側壁設置有可視液位觀察窗，并通過該可視液位觀察窗方便工作人員觀察加熱箱內導熱油的液位，避免出現干燒故障等。

6、進一步地，吹掃組件包括輸氣管路，輸氣管路的出氣端與三通接頭上對應的接頭連通，輸氣管路的進氣端依次連通有氣泵、安全氣源，輸氣管路的中部設置有吹掃控制閥。這樣在投藥結束后，本實用新型可先關閉用來存儲溴甲烷的鋼瓶，再開啟吹掃控制閥，并通過氣泵所吸入的安全氣體將進料軟管內殘余藥量吹掃至熏蒸庫房內。

7、進一步地，藥劑輸出口通過接頭連接有至少兩個出氣管路，每個出氣管路都設置有出氣控制閥，且該出氣控制閥均采用電動閥，以便于整個設備實現自動化控制。

8、進一步地，箱體的上部設置有控制面板，控制面板設置有顯示屏和操作按鈕。

9、進一步地，箱體的底部設置有腳輪，箱體的上部設置有扶手，并通過腳輪與扶手的配合便于工作人員對其進行移動。

10、從以上技術方案可以看出，本實用新型具有以下優點：在采用本實用新型對熏蒸庫房進行溴甲烷熏蒸處理時，一方面，本實用新型可通過調節加熱器保證管道內的溴甲烷到達藥劑輸出口時滿足氣霧化要求，進而保證其能夠達到合格的熏蒸投藥汽化效果；另一方面，本實用新型還可以通過稱重臺對鋼瓶的重量進行實時稱重處理，即通過稱重臺實時監測投藥量，從而使得本實用新型能夠實現準確施藥的目的。

技術特征：

1.一種可移動式熏蒸投藥汽化裝置，包括箱體（1）；其特征在于，箱體（1）內部設置有稱重臺（8）、加熱器，稱重臺（8）的上方設置有鋼瓶固定架（7），加熱器設置有藥劑輸入口（12）和藥劑輸出口，藥劑輸入口（12）連通有進料軟管，進料軟管的進料端連接有三通接頭，三通接頭的其中一個接頭連接有鋼瓶接頭，三通接頭的另一個接頭連接有吹掃組件（9）；藥劑輸出口連接有出氣管路。

2.根據權利要求1所述的可移動式熏蒸投藥汽化裝置，其特征在于，加熱器包括加熱箱（11），加熱箱（11）的箱內盛放有導熱油，導熱油內浸泡有電加熱管和導熱管，電加熱管電連接有電源，導熱管的兩端分別為藥劑輸入口（12）、藥劑輸出口。

3.根據權利要求2所述的可移動式熏蒸投藥汽化裝置，其特征在于，加熱箱（11）內放置有溫度傳感器。

4.根據權利要求2所述的可移動式熏蒸投藥汽化裝置，其特征在于，加熱箱（11）的側壁設置有可視液位觀察窗（10）。

5.根據權利要求1所述的可移動式熏蒸投藥汽化裝置，其特征在于，吹掃組件（9）包括輸氣管路，輸氣管路的出氣端與三通接頭上對應的接頭連通，輸氣管路的進氣端依次連通有氣泵、安全氣源，輸氣管路的中部設置有吹掃控制閥。

6.根據權利要求1所述的可移動式熏蒸投藥汽化裝置，其特征在于，藥劑輸出口通過接頭連接有至少兩個出氣管路，每個出氣管路都設置有出氣控制閥。

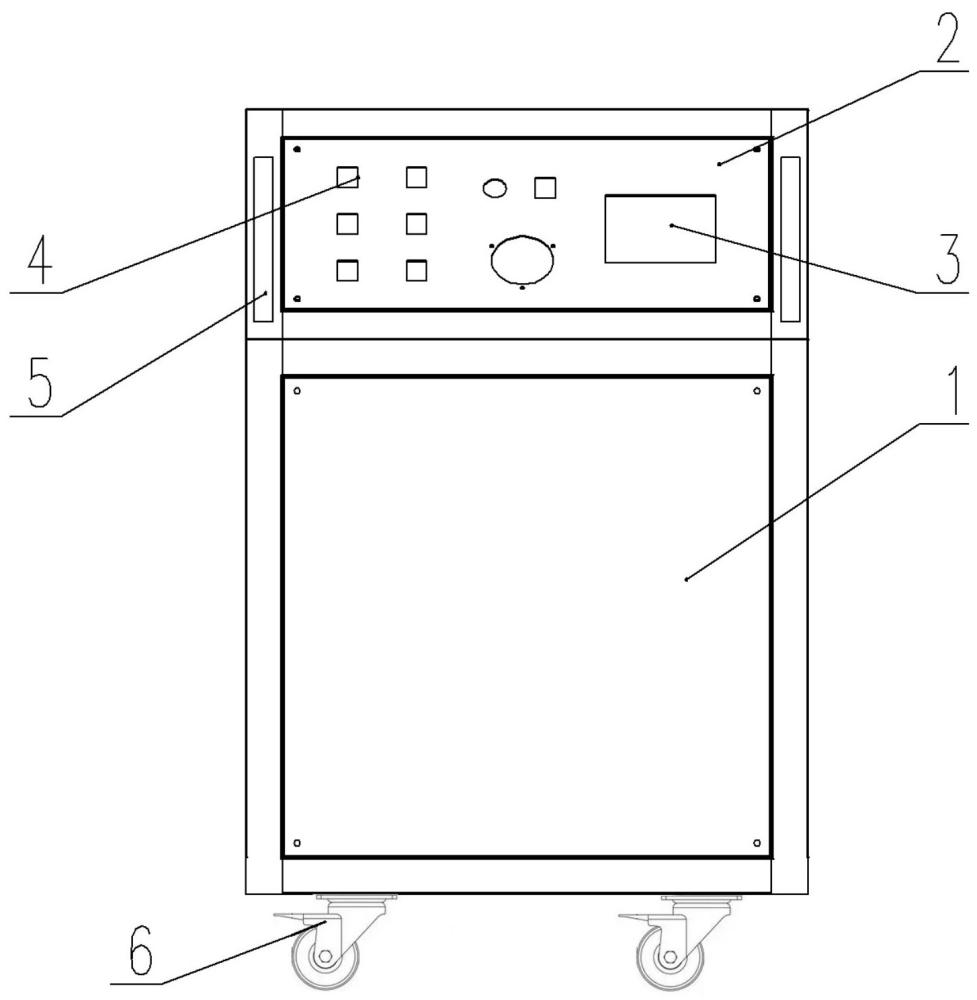

7.根據權利要求1所述的可移動式熏蒸投藥汽化裝置，其特征在于，箱體（1）的上部設置有控制面板（2），控制面板（2）設置有顯示屏（3）和操作按鈕（4）。

8.根據權利要求1所述的可移動式熏蒸投藥汽化裝置，其特征在于，箱體（1）的底部設置有腳輪（6），箱體（1）的上部設置有扶手（5）。

技術總結
本技術提供一種可移動式熏蒸投藥汽化裝置，屬于熏蒸處理裝置技術領域，其包括箱體，箱體內部設置有稱重臺、加熱器，稱重臺的上方設置有鋼瓶固定架，加熱器設置有藥劑輸入口和藥劑輸出口，藥劑輸入口連通有進料軟管，進料軟管的進料端連接有三通接頭，三通接頭的其中一個接頭連接有鋼瓶接頭，三通接頭的另一個接頭連接有吹掃組件；藥劑輸出口連接有出氣管路。在采用本技術對熏蒸庫房進行溴甲烷熏蒸處理時，一方面，本技術可通過調節加熱器保證溴甲烷能夠達到合格的熏蒸投藥汽化效果；另一方面，本技術還可以通過稱重臺對鋼瓶的重量進行實時稱重處理，使得本技術能夠實現準確施藥的目的。

技術研發人員：宋云劍,岳洋,王棟,柴善賓,殷增冰,周濟
受保護的技術使用者：山東魯檢科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
