本技術涉及貝母培育，具體為用于貝母培育的具有新風換氣結構的培育裝置。

背景技術：

1、貝母是百合科貝母屬于多年生草本植物的統稱，是一種常見的中藥材，具有清熱潤肺、化痰止咳、散結消腫的功效。

2、培育箱是一種為植物生長和培育而設計制造的設備，能提供適宜且相對穩定的環境條件，以滿足植物不同生長階段的需求，從而提高貝母的培育效率和質量。

3、發明人在實現本實用新型的過程中發現現有技術存在如下問題：1、目前植被箱存在的問題是缺乏兩用性，單一靠補光燈補給，造成能源的消耗，同時雖然具備通風功能，但是往往在氣流傳送的過程中，因缺乏相應的防護結構導致蟲類或其它雜質進入箱體內部，對植物的培育造成影響；2、部分培育設備其內部可以實現灌溉功能，但是其排水系統不完善，導致多余的水分無法排出，增加土壤水分，影響其透氣性，而潮濕的環境易產生病蟲繁殖的可能。

技術實現思路

1、本實用新型的目的在于提供用于貝母培育的具有新風換氣結構的培育裝置，以解決上述背景技術中提出的缺乏兩用性造成能源的消耗、氣流傳送的過程中因缺乏相應的防護結構導致蟲類或其他雜質進入箱體內部以及多余的水分無法排出的問題。為實現上述目的，本實用新型提供如下技術方案：用于貝母培育的具有新風換氣結構的培育裝置，包括培育箱，所述培育箱的內部等距離安裝設有若干組培育架，所述培育架通過其兩側開設的滑輪滑動連接于培育箱的內壁之間，所述培育架之間開設有補光燈，所述培育箱內底部安裝設有水箱，所述培育箱內部一側通過螺栓安裝設有灌溉組件，所述灌溉組件貼合位于培育架的一端并通過水泵和管道與水箱相連接，所述培育箱外壁兩端分別安裝設有第一換氣組件和第二換氣組件。

2、所述培育箱外壁一側通過鉸鏈分別轉動連接有防護面板，所述培育箱外壁兩側分別貫穿設有第一通風口和第二通風口，所述培育箱內壁相對應第一通風口和第二通風口處分別開設有板體安裝槽，所述板體安裝槽的內部分別插合連接有第一過濾板。

3、所述培育架的頂部插合連接有若干個隔板，所述培育架安裝設有若干個培育盆，所述培育盆貼合位于隔板之間并通過隔板架置于培育架的內部，所述培育架內部貼合培育盆的一處開設有引水槽，所述培育架外壁一側通過螺栓連接有集水箱，所述集水箱的內部插合連接有第二過濾板，所述集水箱的外壁分別轉動連接有限位塊。

4、所述第一換氣組件的內部分別安裝設有新風系統和風扇，所述風扇位于新風系統的上方且相鄰于第一通風口的一側，所述新風系統通過其開設的進風管螺紋連接有第三過濾板。

5、所述第二換氣組件包括吸風機、內出風管和外出風管，所述內出風管的一端相鄰于第二通風口的一側。

6、進一步優選的，所述培育箱的頂部板塊短于培育箱的底部板塊，且防護面板的頂部分別相對應的開設用于插合連接在培育箱頂部板塊缺失面的板體結構。

7、進一步優選的，所述防護面板表面分別安裝設有鋼化玻璃材質的可視窗口，且防護面板位于鋼化玻璃處的內壁膠合連接有防蟲網，并且與之相對的另一側防護面板的對應位置設有掛鉤。

8、進一步優選的，所述培育架之間呈階梯狀分布滑動于培育箱內部，且培育箱的內壁相對應開設呈階梯狀分布的滑槽，并且補光燈呈等距離通過螺栓連接于培育架底部并正對位于其下方的另一組培育架，同時培育箱內部位于最上方的培育架上方的補光燈通過螺栓安裝于培育箱內頂壁。

9、進一步優選的，所述第一通風口和第二通風口相對而設并分別位于培育箱外壁兩側的上端和下端，且第一通風口和第二通風口與第一換氣組件和第二換氣組件相鄰的一端分別構成獨立腔體。

10、進一步優選的，所述培育架和培育盆形狀一致具有四邊形頂部和半圓形兩側同時內設有曲面的凹槽結構，且培育盆的底部貫穿開設若干個貼合在引水槽上方的透水通孔，并且引水槽具有一定坡度，同時引水槽坡度較低一端呈貫穿式開設并與其下方的集水箱相貫通。

11、進一步優選的，所述集水箱之間通過管道和水泵連接水箱，且第二過濾板通過限位塊卡合于集水箱的內部，并且第二過濾板采用無紡布材質。

12、與現有技術相比，本實用新型的有益效果：

13、本實用新型中，培育箱通過兩種模式相結合來根據外部環境相對應選擇，通過合理利用自然光源和優化的補光方式，在提高植物光照系統穩定性的同時有效減少能源的消耗，當培育架展開時防蟲網和掛鉤的相結合可以罩在其外部，降低植物在光合作用的情況下蟲類易進入培育箱內部或侵害植物的風險，其鏤空材質也不易影響自然光照還能在一定程度上分散和過濾直射的光，避免過強的直射光線對植物造成的傷害。

14、本實用新型中，利用第一換氣組件從外部引入新鮮空氣，第二換氣組件從內部排出污濁空氣，促進培育箱內的空氣上下對流，實現空氣交換更加充分和高效的利用，將內部濁氣、濕氣快速排出，保持培育箱內各部分都能獲得新鮮空氣，有助于為植物提供充足的氧氣并且多組過濾結構為內部植物起到了有效的防護性，培育架的結構具有一定排水功效，將多余的水分引入下方的集水箱，有效減少了水分在內部滯留降低滋生細菌和霉變的可能性，而集水箱通過水泵與水箱相結構的結構實現了水資源的有效利用，節約了用水成本。

技術特征：

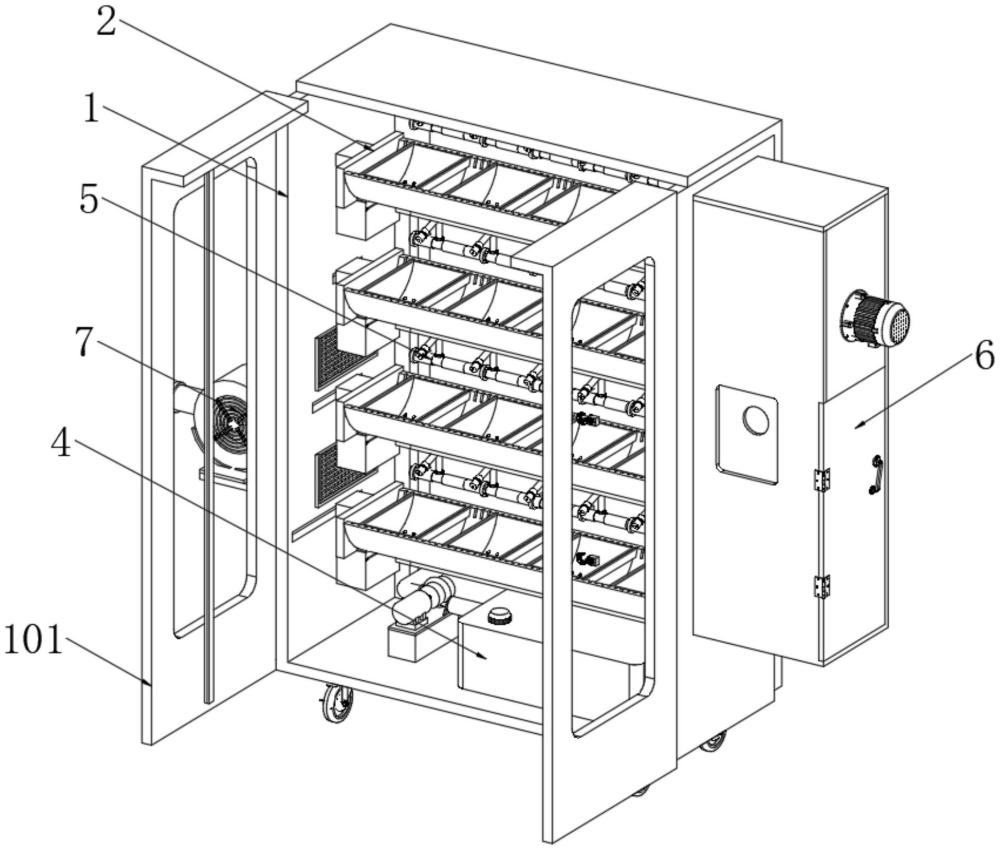

1.用于貝母培育的具有新風換氣結構的培育裝置，包括培育箱(1)，其特征在于：所述培育箱(1)的內部等距離安裝設有若干組培育架(2)，所述培育架(2)通過其兩側開設的滑輪滑動連接于培育箱(1)的內壁之間，所述培育架(2)之間開設有補光燈(3)，所述培育箱(1)內底部安裝設有水箱(4)，所述培育箱(1)內部一側通過螺栓安裝設有灌溉組件(5)，所述灌溉組件(5)貼合位于培育架(2)的一端并通過水泵和管道與水箱(4)相連接，所述培育箱(1)外壁兩端分別安裝設有第一換氣組件(6)和第二換氣組件(7)；

2.根據權利要求1所述的用于貝母培育的具有新風換氣結構的培育裝置，其特征在于：所述培育箱(1)的頂部板塊短于培育箱(1)的底部板塊，且防護面板(101)的頂部分別相對應的開設用于插合連接在培育箱(1)頂部板塊缺失面的板體結構。

3.根據權利要求1所述的用于貝母培育的具有新風換氣結構的培育裝置，其特征在于：所述防護面板(101)表面分別安裝設有鋼化玻璃材質的可視窗口，且防護面板(101)位于鋼化玻璃處的內壁膠合連接有防蟲網，并且與之相對的另一側防護面板(101)的對應位置設有掛鉤。

4.根據權利要求1所述的用于貝母培育的具有新風換氣結構的培育裝置，其特征在于：所述培育架(2)之間呈階梯狀分布滑動于培育箱(1)內部，且培育箱(1)的內壁相對應開設呈階梯狀分布的滑槽，并且補光燈(3)呈等距離通過螺栓連接于培育架(2)底部并正對位于其下方的另一組培育架(2)，同時培育箱(1)內部位于最上方的培育架(2)上方的補光燈(3)通過螺栓安裝于培育箱(1)內頂壁。

5.根據權利要求1所述的用于貝母培育的具有新風換氣結構的培育裝置，其特征在于：所述第一通風口(102)和第二通風口(103)相對而設并分別位于培育箱(1)外壁兩側的上端和下端，且第一通風口(102)和第二通風口(103)與第一換氣組件(6)和第二換氣組件(7)相鄰的一端分別構成獨立腔體。

6.根據權利要求1所述的用于貝母培育的具有新風換氣結構的培育裝置，其特征在于：所述培育架(2)和培育盆(202)形狀一致具有四邊形頂部和半圓形兩側同時內設有曲面的凹槽結構，且培育盆(202)的底部貫穿開設若干個貼合在引水槽(203)上方的透水通孔，并且引水槽(203)具有一定坡度，同時引水槽(203)坡度較低一端呈貫穿式開設并與其下方的集水箱(204)相貫通。

7.根據權利要求1所述的用于貝母培育的具有新風換氣結構的培育裝置，其特征在于：所述集水箱(204)之間通過管道和水泵連接水箱(4)，且第二過濾板(205)通過限位塊(206)卡合于集水箱(204)的內部，并且第二過濾板(205)采用無紡布材質。

技術總結
本技術涉及貝母培育技術領域，具體為用于貝母培育的具有新風換氣結構的培育裝置，包括培育箱，所述培育箱的內部等距離安裝設有若干組培育架，所述培育架通過其兩側開設的滑輪滑動連接于培育箱的內壁之間，所述培育架之間開設有補光燈，所述培育箱內底部安裝設有水箱。改良后的培育裝置，第一換氣和第二換氣組件促進培育箱內的空氣上下對流，實現空氣交換更加充分和高效的利用并且多組過濾結構為內部植物起到了有效的防護性，培育架的結構具有一定排水功效，將多余的水分引入下方的集水箱，有效減少了水分在內部滯留降低滋生細菌和霉變的可能性，而集水箱通過水泵與水箱相結構的結構實現了水資源的有效利用，節約了用水成本。

技術研發人員：胡生隆,賀子騰,蔡有華,李長滿,嚴文善,賀生平,白順祿,李有軍,祁生榮,吉興國
受保護的技術使用者：青海互豐農業科技集團有限公司
技術研發日：20240715
技術公布日：2025/4/28
