本技術涉及家具用品加工，尤其涉及一種草席晾曬的保護裝置。

背景技術：

1、草席是指用柔韌的草莖編織的席子，一般草席不能折疊而只能卷起來，草席吸水能力比較強，用過一季后，席面顏色容易變黃，但是發慌的席面頁不影響使用，反而光滑度和舒適度更加優異。

2、在對席草進行編織成草席的生產活動中，對于新的草席在使用前，需要陽光下照一照，并且反復拍打幾次，再用溫水拭去灰塵，然后再放在陰涼處晾干。經過處理后能使草席更加舒適，適合人的使用。

3、目前在對草席進行陽光處的照曬以及陰涼處的晾干處理時，搭接在地面容易爬入蟲子，而且還容易出現被風刮入雜物和過多灰塵的情況，缺乏對草席晾曬活動中的衛生保護。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種草席晾曬的保護裝置，解決了上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種草席晾曬的保護裝置，包括第一支管，所述第一支管側面的頂部固定安裝有支軸，所述支軸的表面固定套接有草席承載帶支筒架，所述第一支管前側面的頂部固定安裝有固定支板，所述固定支板的前端固定安裝有收納懸掛套體，所述固定支板頂面的中心部固定安裝有提持軸架，所述草席承載帶支筒架的表面固定安裝有草席晾曬承載帶，所述草席晾曬承載帶的底面固定安裝有聯結塑料條，所述草席晾曬承載帶的頂面設有草席防滑移托膠機構，所述草席晾曬承載帶遠離草席承載帶支筒架的一端固定連接有支撐軸架，所述支撐軸架的端部固定安裝有第二支管，所述第一支管遠離支軸一側面的中部固定安裝有側支片，所述側支片和第二支管的相向側面均固定安裝有支撐u架，所述支撐u架的內部插接有支撐桿。

4、優選的，所述草席承載帶支筒架包括連接軸承、支撐筒側殼和卷繞筒套，所述支撐筒側殼通過連接軸承轉動套接在支軸表面，所述卷繞筒套固定套接在支撐筒側殼的表面。

5、優選的，所述收納懸掛套體包括承載軸套和對位邊條，所述對位邊條固定安裝在承載軸套的頂端，所述對位邊條靠近承載軸套內的一側為圓弧狀；所述支撐u架包括軸端支撐u套和對位彎條，所述對位彎條固定安裝在軸端支撐u套頂端，所述對位彎條為圓弧條狀結構。

6、優選的，所述提持軸架包括提持彎軸、提持軸套和防滑凸紋，所述防滑凸紋開設于提持軸套的表面，所述提持軸套套接在提持彎軸的表面。

7、優選的，所述草席防滑移托膠機構包括承托橡膠條、防滑排濕橫槽和防滑承載橡膠凸條，所述防滑排濕橫槽和防滑承載橡膠凸條相間隔分布于承托橡膠條的頂面。

8、優選的，所述支撐軸架包括收納橫軸和連接輥套，所述連接輥套套接在收納橫軸表面中部，且草席晾曬承載帶固定連接在收納橫軸的表面。

9、優選的，所述第一支管和第二支管的底端均固定安裝有搭地座。

10、與現有技術相比，本實用新型的有益效果是：

11、1、該一種草席晾曬的保護裝置，通過設置第一支管對支軸和草席承載帶支筒架支持、第二支管對支撐軸架支持，并且通過支撐桿對第一支管和第二支管展開時支撐固定，即可通過草席晾曬承載帶對草席進行承載，使得整個草席搭載其上懸空，避免了搭在地面所帶來的爬蟲子、刮入雜物和過多灰塵的情況，達到了對草席進行晾曬的衛生保護的效果。

12、2、該一種草席晾曬的保護裝置，通過使得草席搭接在草席晾曬承載帶上，使得草席底部懸空空間較大，極大加速了草席的干燥過程，提高了對草席的晾曬效率；并且通過設置整個裝置可以收卷，極大方便了移換晾曬位置，方便了調整其處于太陽照曬和陰涼處晾干的操作活動，具備了良好的實用性。

技術特征：

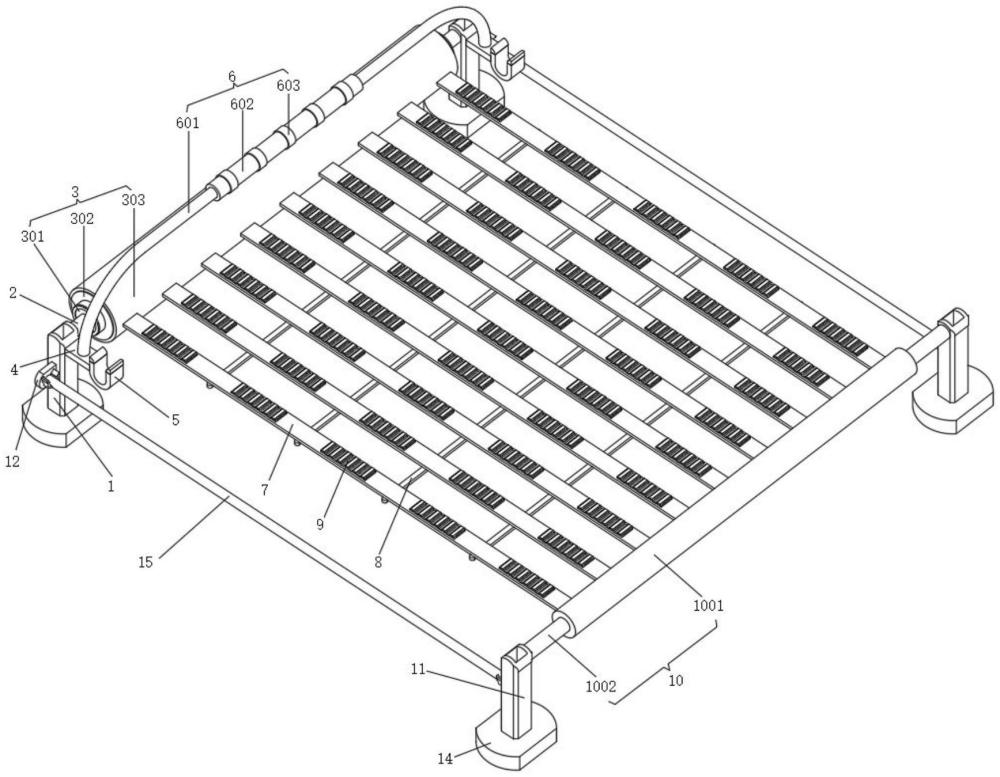

1.一種草席晾曬的保護裝置，包括第一支管(1)，其特征在于，所述第一支管(1)側面的頂部固定安裝有支軸(2)，所述支軸(2)的表面固定套接有草席承載帶支筒架(3)，所述第一支管(1)前側面的頂部固定安裝有固定支板(4)，所述固定支板(4)的前端固定安裝有收納懸掛套體(5)，所述固定支板(4)頂面的中心部固定安裝有提持軸架(6)，所述草席承載帶支筒架(3)的表面固定安裝有草席晾曬承載帶(7)，所述草席晾曬承載帶(7)的底面固定安裝有聯結塑料條(8)，所述草席晾曬承載帶(7)的頂面設有草席防滑移托膠機構(9)，所述草席晾曬承載帶(7)遠離草席承載帶支筒架(3)的一端固定連接有支撐軸架(10)，所述支撐軸架(10)的端部固定安裝有第二支管(11)，所述第一支管(1)遠離支軸(2)一側面的中部固定安裝有側支片(12)，所述側支片(12)和第二支管(11)的相向側面均固定安裝有支撐u架(13)，所述支撐u架(13)的內部插接有支撐桿(15)。

2.根據權利要求1所述的一種草席晾曬的保護裝置，其特征在于，所述草席承載帶支筒架(3)包括連接軸承(301)、支撐筒側殼(302)和卷繞筒套(303)，所述支撐筒側殼(302)通過連接軸承(301)轉動套接在支軸(2)表面，所述卷繞筒套(303)固定套接在支撐筒側殼(302)的表面。

3.根據權利要求1所述的一種草席晾曬的保護裝置，其特征在于，所述收納懸掛套體(5)包括承載軸套(501)和對位邊條(502)，所述對位邊條(502)固定安裝在承載軸套(501)的頂端，所述對位邊條(502)靠近承載軸套(501)內的一側為圓弧狀；所述支撐u架(13)包括軸端支撐u套(1301)和對位彎條(1302)，所述對位彎條(1302)固定安裝在軸端支撐u套(1301)頂端，所述對位彎條(1302)為圓弧條狀結構。

4.根據權利要求1所述的一種草席晾曬的保護裝置，其特征在于，所述提持軸架(6)包括提持彎軸(601)、提持軸套(602)和防滑凸紋(603)，所述防滑凸紋(603)開設于提持軸套(602)的表面，所述提持軸套(602)套接在提持彎軸(601)的表面。

5.根據權利要求1所述的一種草席晾曬的保護裝置，其特征在于，所述草席防滑移托膠機構(9)包括承托橡膠條(901)、防滑排濕橫槽(902)和防滑承載橡膠凸條(903)，所述防滑排濕橫槽(902)和防滑承載橡膠凸條(903)相間隔分布于承托橡膠條(901)的頂面。

6.根據權利要求1所述的一種草席晾曬的保護裝置，其特征在于，所述支撐軸架(10)包括收納橫軸(1002)和連接輥套(1001)，所述連接輥套(1001)套接在收納橫軸(1002)表面中部，且草席晾曬承載帶(7)固定連接在收納橫軸(1002)的表面。

7.根據權利要求1所述的一種草席晾曬的保護裝置，其特征在于，所述第一支管(1)和第二支管(11)的底端均固定安裝有搭地座(14)。

技術總結
本技術涉及家具用品加工技術領域，公開了一種草席晾曬的保護裝置，包括一種草席晾曬的保護裝置，包括第一支管，所述第一支管側面的頂部固定安裝有支軸，所述支軸的表面固定套接有草席承載帶支筒架，所述第一支管前側面的頂部固定安裝有固定支板，所述固定支板的前端固定安裝有收納懸掛套體。該一種草席晾曬的保護裝置，通過設置第一支管對支軸和草席承載帶支筒架支持、第二支管對支撐軸架支持，并且通過支撐桿對第一支管和第二支管展開時支撐固定，即可通過草席晾曬承載帶對草席進行承載，使得整個草席搭載其上懸空，避免了搭在地面所帶來的爬蟲子、刮入雜物和過多灰塵的情況，達到了對草席進行晾曬的衛生保護的效果。

技術研發人員：馬明,李國勇,張克萍
受保護的技術使用者：安徽省壽縣板橋草制工藝品有限公司
技術研發日：20240725
技術公布日：2025/4/28
