本技術涉及錯層水培，具體為旋轉式錯層水培裝置。

背景技術：

1、水培是一種在水中種植植物的方法，也稱為水耕或水栽培，在水培中，植物的根部懸浮在營養液中，通過水中溶解的養分來提供生長所需的營養，這種種植方法有助于植物吸收養分更高效，減少病蟲害的風險，并能節約用水，常見的水培植株包括水生植物、蔬菜和草本植物等。

2、傳統的單層固定水培方法限制了植物的多樣性和生長均勻性，導致光合作用的效率不高，這種傳統方式不能充分滿足植物吸收能量的需求，導致植物生長不均勻，從而降低了水培系統的質量和效率。

技術實現思路

1、本實用新型的目的在于提供旋轉式錯層水培裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：旋轉式錯層水培裝置，包括底板，所述底板的頂部固定連接有四個支柱，四個所述支柱的頂部固定連接有頂板，所述頂板的底部固定連接有兩個第一固定板和兩個第二固定板，兩個所述第一固定板之間和兩個第二固定板之間均固定安裝有補光燈管，所述底板的頂部固定連接有第一安裝板和第二安裝板，所述第一安裝板和第二安裝板之間且位于底板的內部轉動連接有轉塊，所述底板的頂部設置有轉動組件，所述轉動組件用于帶動轉塊轉動，所述轉塊的上方固定連接有儲水槽，所述儲水槽的內壁之間固定連接有旋轉立柱，所述旋轉立柱的四側分別固定連接有第一栽培板、第二栽培板、第三栽培板和第四栽培板。

3、作為本技術方案的進一步優選的，所述轉動組件包括轉槽和蝸桿，所述轉槽開設在底板的頂部，所述轉槽的內側與轉塊的外側轉動連接，所述轉塊的頂部固定連接有蝸輪，所述蝸輪的頂部與儲水槽固定連接，所述蝸桿轉動連接在第一安裝板和第二安裝板之間，所述蝸桿與蝸輪嚙合。

4、作為本技術方案的進一步優選的，所述第一安裝板的一側固定安裝有電機，所述電機的輸出端穿過第一安裝板與蝸桿固定連接。

5、作為本技術方案的進一步優選的，所述儲水槽與第一栽培板之間固定連接有上水管，所述上水管的一端與第一栽培板的內部貫通，所述第一栽培板與第二栽培板之間固定連接有第一連接管，所述第一連接管的兩端分別與第一栽培板與第二栽培板的內部貫通，所述第二栽培板和第三栽培板之間固定連接有第二連接管，所述第二連接管的兩端分別與第二栽培板和第三栽培板的內部貫通，所述第三栽培板與第四栽培板之間固定連接有第三連接管，所述第三連接管的兩端分別與第三栽培板與第四栽培板的內部貫通，所述第四栽培板的底部固定連接有出水管，所述出水管的一端與第四栽培板的內部貫通。

6、作為本技術方案的進一步優選的，所述儲水槽的內壁之間固定安裝有水泵，所述水泵的頂部與上水管固定連接。

7、作為本技術方案的進一步優選的，所述第一栽培板、第二栽培板、第三栽培板和第四栽培板的頂部均開設有栽培槽。

8、作為本技術方案的進一步優選的，所述第一栽培板、第二栽培板、第三栽培板和第四栽培板的頂部且位于旋轉立柱的四側分別固定連接有加強塊。

9、本實用新型提供了旋轉式錯層水培裝置，具備以下有益效果：

10、(1)本實用新型通過轉動組件帶動轉塊旋轉，進而驅動儲水槽內的旋轉立柱在頂板底部旋轉，使得第一栽培板、第二栽培板、第三栽培板和第四栽培板被帶動旋轉，隨后通過兩個第一固定板和兩個第二固定板之間的兩個補光燈管進行照明，確保所有栽培板上的水培植株能夠均勻地吸收光能，進而提高了水培工作的質量和效率，避免了水培植株的生長不一，導致質量降低。

11、(2)本實用新型通過水泵通過上水管向第一栽培板輸送營養液，并通過第一連接管、第二連接管和第三連接管的作用，確保第一栽培板、第二栽培板、第三栽培板和第四栽培板的水培植株能夠均勻吸收營養液，從而有助于降低病蟲害的風險，進一步提高了水培工作的質量和效率，進而節省了資源。

技術特征：

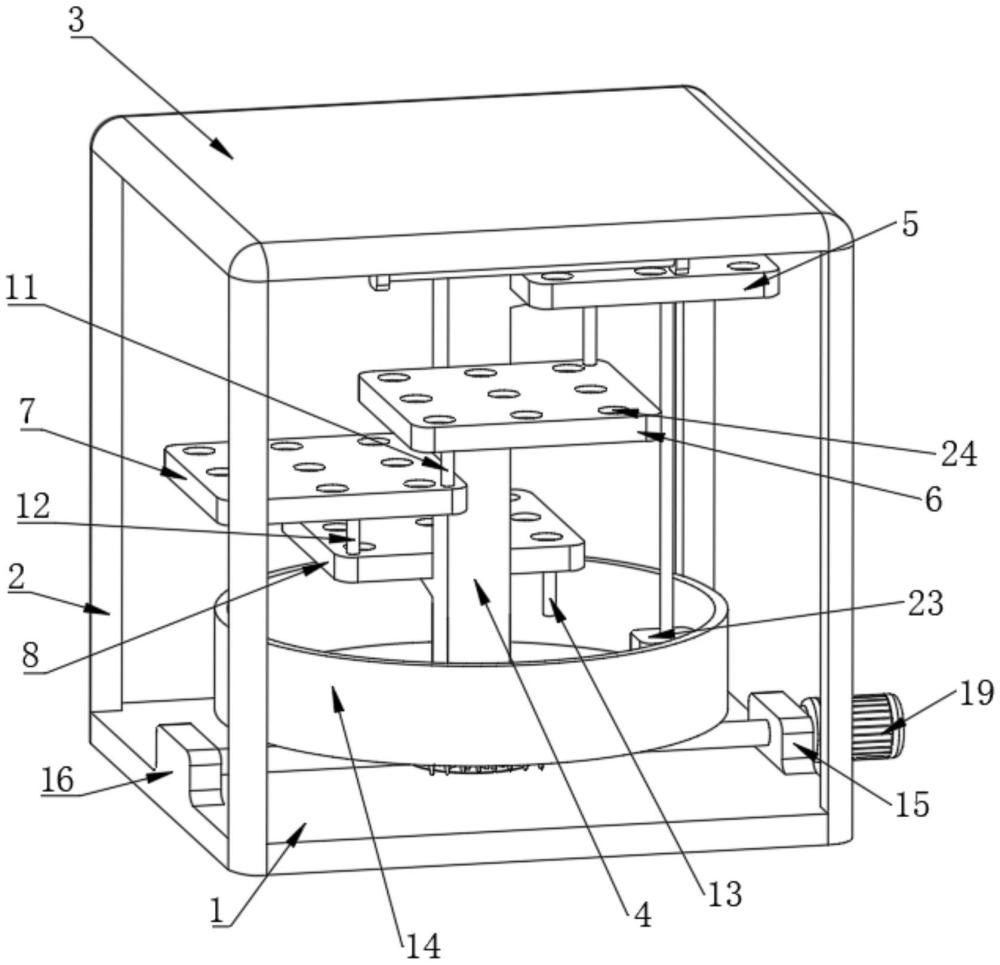

1.旋轉式錯層水培裝置，包括底板(1)，其特征在于：所述底板(1)的頂部固定連接有四個支柱(2)，四個所述支柱(2)的頂部固定連接有頂板(3)，所述頂板(3)的底部固定連接有兩個第一固定板(20)和兩個第二固定板(21)，兩個所述第一固定板(20)之間和兩個第二固定板(21)之間均固定安裝有補光燈管(22)，所述底板(1)的頂部固定連接有第一安裝板(15)和第二安裝板(16)，所述第一安裝板(15)和第二安裝板(16)之間且位于底板(1)的內部轉動連接有轉塊(27)，所述底板(1)的頂部設置有轉動組件，所述轉動組件用于帶動轉塊(27)轉動，所述轉塊(27)的上方固定連接有儲水槽(14)，所述儲水槽(14)的內壁之間固定連接有旋轉立柱(4)，所述旋轉立柱(4)的四側分別固定連接有第一栽培板(5)、第二栽培板(6)、第三栽培板(7)和第四栽培板(8)。

2.根據權利要求1所述的旋轉式錯層水培裝置，其特征在于：所述轉動組件包括轉槽(25)和蝸桿(17)，所述轉槽(25)開設在底板(1)的頂部，所述轉槽(25)的內側與轉塊(27)的外側轉動連接，所述轉塊(27)的頂部固定連接有蝸輪(18)，所述蝸輪(18)的頂部與儲水槽(14)固定連接，所述蝸桿(17)轉動連接在第一安裝板(15)和第二安裝板(16)之間，所述蝸桿(17)與蝸輪(18)嚙合。

3.根據權利要求2所述的旋轉式錯層水培裝置，其特征在于：所述第一安裝板(15)的一側固定安裝有電機(19)，所述電機(19)的輸出端穿過第一安裝板(15)與蝸桿(17)固定連接。

4.根據權利要求1所述的旋轉式錯層水培裝置，其特征在于：所述儲水槽(14)與第一栽培板(5)之間固定連接有上水管(9)，所述上水管(9)的一端與第一栽培板(5)的內部貫通，所述第一栽培板(5)與第二栽培板(6)之間固定連接有第一連接管(10)，所述第一連接管(10)的兩端分別與第一栽培板(5)與第二栽培板(6)的內部貫通，所述第二栽培板(6)和第三栽培板(7)之間固定連接有第二連接管(11)，所述第二連接管(11)的兩端分別與第二栽培板(6)和第三栽培板(7)的內部貫通，所述第三栽培板(7)與第四栽培板(8)之間固定連接有第三連接管(12)，所述第三連接管(12)的兩端分別與第三栽培板(7)與第四栽培板(8)的內部貫通，所述第四栽培板(8)的底部固定連接有出水管(13)，所述出水管(13)的一端與第四栽培板(8)的內部貫通。

5.根據權利要求4所述的旋轉式錯層水培裝置，其特征在于：所述儲水槽(14)的內壁之間固定安裝有水泵(23)，所述水泵(23)的頂部與上水管(9)固定連接。

6.根據權利要求1所述的旋轉式錯層水培裝置，其特征在于：所述第一栽培板(5)、第二栽培板(6)、第三栽培板(7)和第四栽培板(8)的頂部均開設有栽培槽(24)。

7.根據權利要求1所述的旋轉式錯層水培裝置，其特征在于：所述第一栽培板(5)、第二栽培板(6)、第三栽培板(7)和第四栽培板(8)的頂部且位于旋轉立柱(4)的四側分別固定連接有加強塊(26)。

技術總結
本技術公開了旋轉式錯層水培裝置，包括底板，底板的頂部固定連接有四個支柱，四個支柱的頂部固定連接有頂板，頂板的底部固定連接有兩個第一固定板和兩個第二固定板，兩個第一固定板之間和兩個第二固定板之間均固定安裝有補光燈管。本技術通過轉動組件帶動轉塊旋轉，進而驅動儲水槽內的旋轉立柱在頂板底部旋轉，使得第一栽培板、第二栽培板、第三栽培板和第四栽培板被帶動旋轉，隨后通過兩個第一固定板和兩個第二固定板之間的兩個補光燈管進行照明，確保所有栽培板上的水培植株能夠均勻地吸收光能，進而提高了水培工作的質量和效率，避免了水培植株的生長不一，導致質量降低。

技術研發人員：李錦開,梁綺敏,李坤開
受保護的技術使用者：廣東華瀚農業科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
