本技術涉及播種設備領域，特別涉及一種圓盤種腿深淺調整結構。

背景技術：

1、圓盤種腿是播種機中的一個部件，它的主要作用是在播種過程中支撐種子，確保種子按照預定的深度和間距被準確地放置到土壤中。圓盤種腿通常由圓盤形狀的金屬部件組成，這些金屬部件能夠在播種機行進時旋轉，從而實現種子的均勻分布。此外，圓盤種腿還能幫助打破土壤表面的硬層，使得種子更容易進入土壤，提高播種的成功率。

2、然而，而現有的圓盤種腿在使用中經常會遇到以下問題：現有的圓盤種腿播種深度不能進行調整，在地形起伏較大或土壤硬度不一的情況下，播種深度會不均勻，導致種子發芽率和生長狀況參差不齊。

技術實現思路

1、本實用新型的主要目的在于提供一種圓盤種腿深淺調整結構，以有效解決背景技術中提到的現有的圓盤種腿播種深度不能進行調整的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

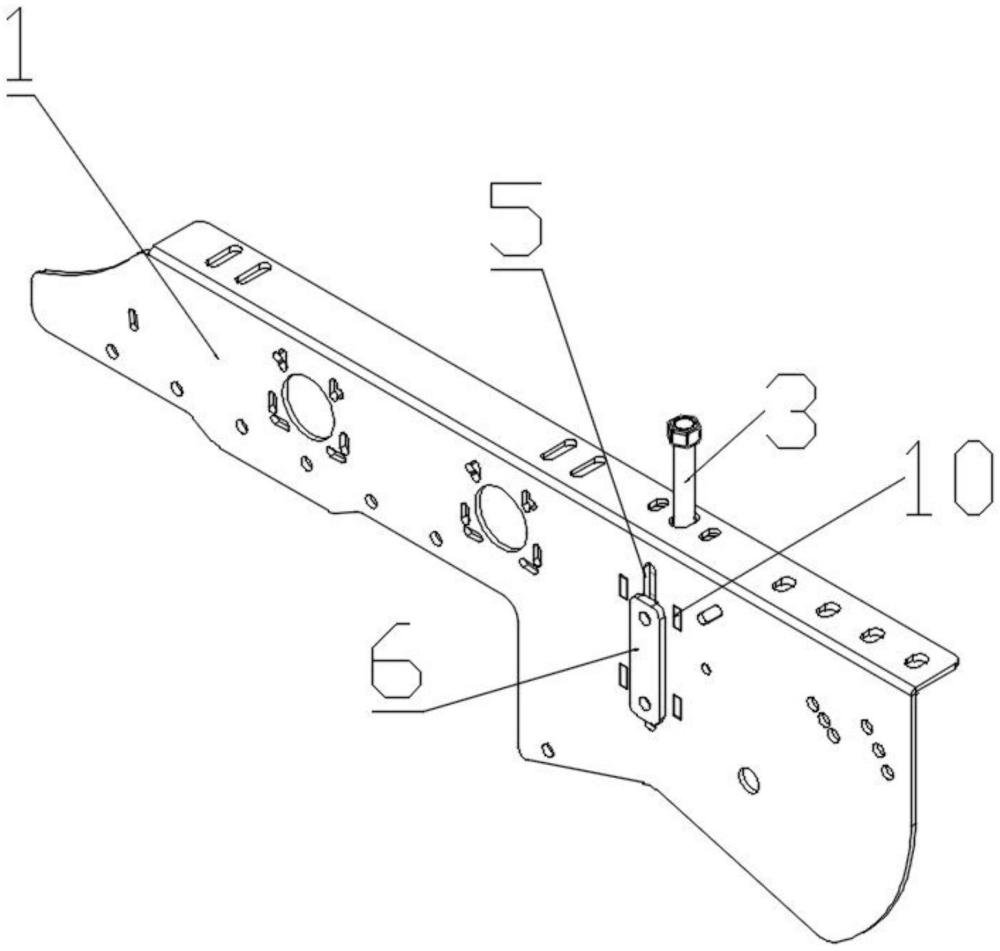

3、一種圓盤種腿深淺調整結構，包括：

4、側板；

5、固定板，所述固定板固定安裝于所述側板頂部沿口的下方；

6、絲桿，所述絲桿穿設于所述側板的頂部；

7、螺母，所述螺母套接于所述絲桿的桿身；

8、滑道，所述滑道開設于所述側板的板身；

9、滑塊，所述滑塊位于所述滑道的一側；

10、連接板，所述絲桿的底部穿設于所述連接板，所述連接板的一側穿過所述滑道與所述滑塊固定連接；

11、滑道條，所述滑道條設置有兩個，兩個所述滑道條位于所述連接板的兩側。

12、還包括：

13、螺帽，所述螺帽套接于所述絲桿的頂端；

14、插接孔，所述插接孔設置有兩排，兩排所述插接孔分別設置于所述滑道的兩側；

15、外螺紋，所述外螺紋開設于所述絲桿底端。

16、所述螺母位于所述固定板下方。

17、所述滑塊的設置面與所述連接板的設置面不在同一側。

18、所述滑道條的表面設置有凸起，所述滑道條的凸起通過穿設所述插接孔進行固定。

19、與現有技術相比，本實用新型的有益效果是：本實用新型設計的圓盤種腿深淺調整結構，可以通過調節絲桿的高度進而帶動圓盤種腿的深淺調整，簡單快捷，通過調整圓盤種腿的深淺，播種機能夠更好地適應不同厚度的土壤層，確保種子能夠被正確地播種到適宜的深度，無論是松軟的土壤還是較為緊實的土地。

技術特征：

1.一種圓盤種腿深淺調整結構，其特征在于，包括：

2.根據權利要求1所述的一種圓盤種腿深淺調整結構，其特征在于，還包括：

3.根據權利要求1所述的一種圓盤種腿深淺調整結構，其特征在于，所述螺母(4)位于所述固定板(2)下方。

4.根據權利要求1所述的一種圓盤種腿深淺調整結構，其特征在于，所述滑塊(6)的設置面與所述連接板(7)的設置面不在同一側。

5.根據權利要求2所述的一種圓盤種腿深淺調整結構，其特征在于，所述滑道條(8)的表面設置有凸起，所述滑道條(8)的凸起通過穿設所述插接孔(10)進行固定。

技術總結
本技術涉及播種設備領域，特別涉及一種圓盤種腿深淺調整結構。本技術包括：側板、固定板、絲桿、螺母、滑道、滑塊、連接板、滑道條。所述固定板固定安裝于所述側板頂部沿口的下方，所述絲桿穿設于所述側板的頂部，所述螺母套接于所述絲桿的桿身，所述滑道開設于所述側板的板身，所述滑塊位于所述滑道的一側，所述絲桿的底部穿設于所述連接板，所述連接板的一側穿過所述滑道與所述滑塊固定連接，所述滑道條設置有兩個，兩個所述滑道條位于所述連接板的兩側。

技術研發人員：周坤,朱紅燕
受保護的技術使用者：蚌埠農豐農業機械制造有限公司
技術研發日：20240715
技術公布日：2025/4/28
