本技術涉及蔬菜種植，具體為一種蔬菜種植用大跨度藤蔓架。

背景技術：

1、蔬菜是指可以做菜、烹飪成為食品的一類植物或菌類，蔬菜是人們日常飲食中必不可少的食物之一。蔬菜可提供人體所必需的多種維生素和礦物質等營養物質。

2、然而，在蔬菜種植過程中需要使用到藤蔓架，現有的藤蔓架功能簡單，且長度固定，不便于根據藤蔓的生長情況對藤蔓架的間距進行調節，導致在使用過程中適用范圍較小，針對上述問題，發明人提出一種蔬菜種植用大跨度藤蔓架用于解決上述問題。

技術實現思路

1、為了解決不便于對藤蔓架之間的間距調節的問題；本實用新型的目的在于提供一種蔬菜種植用大跨度藤蔓架。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種蔬菜種植用大跨度藤蔓架，包括底座，所述底座的頂面對稱設有支撐桿，兩個所述支撐桿的外表面均固定套設有圓環，兩個所述圓環之間固定連接有連接桿，所述連接桿的外表面滑動套設有三個調節件，三個所述調節件的兩側均固定設有延申桿，所述延申桿遠離調節件的一端固定設有藤蔓桿，三個所述調節件內均固定設有限位桿，所述限位桿的外表面相向滑動設有夾持件，所述夾持件內固定設有防滑套，所述防滑套貼合在連接桿的外表面，首先將裝置放在合適位置，使藤蔓桿正對種植蔬菜的上方，然后通過轉動轉桿，從而使轉動件轉動，并使夾持件滑動在限位桿的外表面，進而能夠拉伸彈簧發生形變，同時使防滑套脫離連接桿，然后滑動調節件，從而能夠對延申桿和藤蔓桿進行調節，進而能夠根據不同種植蔬菜的藤蔓纏繞在藤蔓桿上，進而在蔬菜種植過程中大跨度的藤蔓方便生長；

3、通過底座上設置的進水口，從而能夠往儲水槽內添加混合好的葉面肥，然后開啟抽液泵，從而使葉面肥從儲水槽內抽出，并經過連接管輸送到分流管內，然后能夠從霧化噴頭內霧化噴出，進而能夠噴灑在藤蔓表面，便于對藤蔓進行施加葉面肥。

4、優選地，所述夾持件之間固定連接有彈簧，三個所述調節件內轉動插設有轉桿，所述轉桿的底端位于調節件內固定設有轉動件，所述連接桿內開設有滑槽，所述防滑套的一側固定設有滑塊，所述滑塊滑動設在滑槽內。

5、優選地，所述底座內安裝有抽液泵，所述抽液泵的外表面固定設有連接管，所述連接管固定貫穿支撐桿，所述支撐桿的頂端固定設有橫板，所述橫板內固定設有分流管，所述連接管固定插設在橫板內，且與分流管固定連接，所述分流管的外表面固定設有出水管，所述出水管固定插設在橫板內，所述出水管的外表面固定設有霧化噴頭，所述底座內開設有儲水槽，所述儲水槽內固定設有斜板。

6、與現有技術相比，本實用新型的有益效果在于：

7、1、本實用新型中，通過夾持件相向滑動在限位桿的外表面，進而能夠拉伸彈簧發生形變，同時使防滑套脫離連接桿，然后滑動調節件，從而能夠對延申桿和藤蔓桿進行調節，進而能夠根據不同種植蔬菜的藤蔓纏繞在藤蔓桿上，進而在蔬菜種植過程中大跨度的藤蔓方便生長；

8、2、本實用新型中，通過底座上設置的進水口，從而能夠往儲水槽內添加混合好的葉面肥，然后開啟抽液泵，從而使葉面肥從儲水槽內抽出，并經過連接管輸送到分流管內，然后能夠從霧化噴頭內霧化噴出，進而能夠噴灑在藤蔓表面，便于對藤蔓進行施加葉面肥。

技術特征：

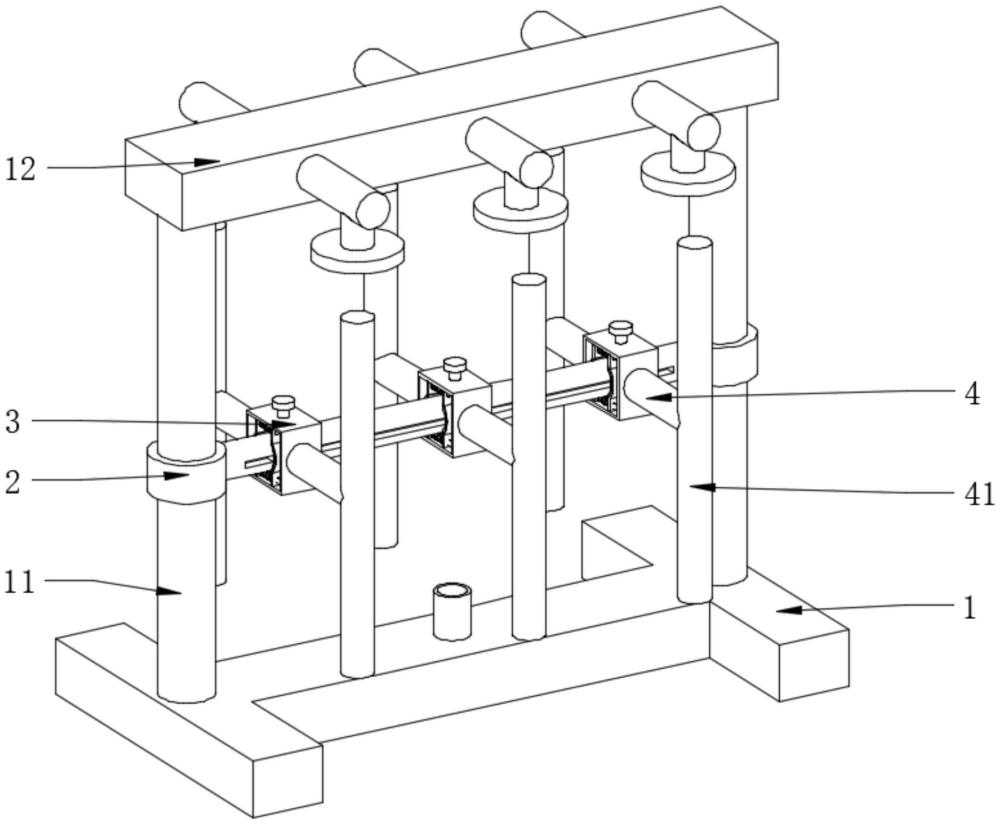

1.一種蔬菜種植用大跨度藤蔓架，包括底座(1)，其特征在于：所述底座(1)的頂面對稱設有支撐桿(11)，兩個所述支撐桿(11)的外表面均固定套設有圓環(2)，兩個所述圓環(2)之間固定連接有連接桿(21)，所述連接桿(21)的外表面滑動套設有三個調節件(3)，三個所述調節件(3)的兩側均固定設有延申桿(4)，所述延申桿(4)遠離調節件(3)的一端固定設有藤蔓桿(41)。

2.如權利要求1所述的一種蔬菜種植用大跨度藤蔓架，其特征在于，三個所述調節件(3)內均固定設有限位桿(33)，所述限位桿(33)的外表面相向滑動設有夾持件(34)，所述夾持件(34)內固定設有防滑套(36)，所述防滑套(36)貼合在連接桿(21)的外表面。

3.如權利要求2所述的一種蔬菜種植用大跨度藤蔓架，其特征在于，所述夾持件(34)之間固定連接有彈簧(35)，三個所述調節件(3)內轉動插設有轉桿(31)，所述轉桿(31)的底端位于調節件(3)內固定設有轉動件(32)。

4.如權利要求2所述的一種蔬菜種植用大跨度藤蔓架，其特征在于，所述連接桿(21)內開設有滑槽(22)，所述防滑套(36)的一側固定設有滑塊(37)，所述滑塊(37)滑動設在滑槽(22)內。

5.如權利要求1所述的一種蔬菜種植用大跨度藤蔓架，其特征在于，所述底座(1)內安裝有抽液泵(13)，所述抽液泵(13)的外表面固定設有連接管(14)，所述連接管(14)固定貫穿支撐桿(11)。

6.如權利要求5所述的一種蔬菜種植用大跨度藤蔓架，其特征在于，所述支撐桿(11)的頂端固定設有橫板(12)，所述橫板(12)內固定設有分流管(15)，所述連接管(14)固定插設在橫板(12)內，且與分流管(15)固定連接。

7.如權利要求6所述的一種蔬菜種植用大跨度藤蔓架，其特征在于，所述分流管(15)的外表面固定設有出水管(16)，所述出水管(16)固定插設在橫板(12)內，所述出水管(16)的外表面固定設有霧化噴頭(17)。

8.如權利要求1所述的一種蔬菜種植用大跨度藤蔓架，其特征在于，所述底座(1)內開設有儲水槽(101)，所述儲水槽(101)內固定設有斜板(18)。

技術總結
本技術公開了一種蔬菜種植用大跨度藤蔓架，涉及蔬菜種植技術領域，而本技術包括底座，所述底座的頂面對稱設有支撐桿，兩個所述支撐桿的外表面均固定套設有圓環，兩個所述圓環之間固定連接有連接桿，所述連接桿的外表面滑動套設有三個調節件，三個所述調節件的兩側均固定設有延申桿，所述延申桿遠離調節件的一端固定設有藤蔓桿，三個所述調節件內均固定設有限位桿，通過夾持件相向滑動在限位桿的外表面，進而能夠拉伸彈簧發生形變，同時使防滑套脫離連接桿，然后滑動調節件，從而能夠對延申桿和藤蔓桿進行調節，進而能夠根據不同種植蔬菜的藤蔓纏繞在藤蔓桿上，進而在蔬菜種植過程中大跨度的藤蔓方便生長。

技術研發人員：張曉麗,解振軍,和蓉,何有先,和麗霞,張嫻
受保護的技術使用者：麗江優田農業開發有限責任公司
技術研發日：20240717
技術公布日：2025/4/28
