本技術涉及玉米拌種，具體為一種玉米種植用拌種裝置。

背景技術：

1、玉米是禾本科的一年生草本植物，又名苞谷、苞米棒子、玉蜀黍、珍珠米等，原產于中美洲和南美洲，是世界重要的糧食作物，廣泛分布于美國、中國、巴西和其他國家。玉米具有很強的耐旱性、耐寒性、耐貧瘠性以及極好的環境適應性，營養價值較高。作為中國的高產糧食作物，玉米是畜牧業和養殖業的重要飼料來源，也是食品、醫療衛生、化工業等的不可或缺的原料之一。玉米還具有許多生物活性，如抗氧化、抗腫瘤、降血糖、提高免疫力和抑菌殺菌等，其具有廣闊的開發及應用前。在玉米種子播種之前，需要將玉米種子和農藥、肥料或生長素等有利于玉米種子發芽生長的拌種劑攪拌均勻，使玉米種子的表面形成一層保護膜，從而達到使種子具有防病蟲害或充分吸收養分的目的。

2、現有技術有以下不足：現有技術中公開號為cn201911407973.6一種玉米種植用拌種裝置，包括藥劑箱、拌種室、進料斗、拌種通道、噴灑總管、噴灑頭、輸送管、抽水泵、接料座以及接料盤；所述拌種室位于所述藥劑箱的上方，所述拌種室的底壁自右至左向下傾斜，且所述拌種室的底壁的最左端通過一個出液通道與所述藥劑箱相連通，所述拌種室的底壁的最右端設置有一個出料通道；所述進料斗設置在所述拌種室的左側的上端，所述拌種通道自左至右向下傾斜地設置在所述拌種室內，所述拌種通道的底板為網板；所述拌種通道的上端與所述進料斗的下端相連通，且所述拌種通道的下端與所述出料通道相連通；所述噴灑總管與所述拌種通道平行地設置在所述拌種室內，所述噴灑總管沿其軸線方向設置有若干個位于所述拌種通道的上方的所述噴灑頭；所述輸送管的一端與所述噴灑總管連接，且所述輸送管的另一端與所述藥劑箱連接；所述輸送管上設置有所述抽水泵；所述藥劑箱的頂壁設置有一個位于所述出料通道的下方的所述接料座，所述接料座呈開口向后的u形狀；所述接料座的左右兩個側壁之間自上至下設置有至少一個所述接料盤，所述接料盤的左右兩個側壁各凸設有一個滑條；位于所述接料盤的左側壁的所述滑條以能夠前后滑動的方式卡嵌在一個凹設在所述接料座的左側壁的滑槽內，且位于所述接料盤的右側壁的所述滑條以能夠前后滑動的方式卡嵌在一個凹設在所述接料座的右側壁的所述滑槽內；每個所述滑槽的后端開口，以使每個所述滑條能夠脫離對應的所述滑槽。

3、上述設備在使用時通過種子在拌種通道下滑，然后通過噴灑機構對其進行噴灑藥液進行拌種覆膜，由于種子在下滑過程中會產生堆疊，難以使其進行更加全面的拌種工作，拌種效果相對較差，使得工作使用相對有一定的局限性。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種玉米種植用拌種裝置，以解決上述背景技術中所提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種玉米種植用拌種裝置，包括設備主體，所述設備主體正面固定安裝有控制面板，所述設備主體頂部設置有進料口，所述設備主體底部設置有排料口，所述設備主體內部設置有攪拌傳動機構，所述設備主體內部固定安裝有噴淋分料板，所述設備主體一側設置有進液口。

3、作為本實用新型的一種優選技術方案，所述排料口設置有兩個，所述排料口均勻對稱分布在設備主體底部，所述排料口上設置有控制閥。

4、作為本實用新型的一種優選技術方案，所述攪拌傳動機構包括電機、轉桿、攪動板、攪動桿、連接軸、傳動帶、固定板、傳動軸、傳動桿、主動輪、從動輪、連接桿和轉動桿，所述電機固定安裝在設備主體一側，所述電機一端設置有轉桿，所述轉桿上固定安裝有攪動板，所述攪動板兩側固定安裝有攪動桿，所述轉桿一端固定連接有連接軸，所述連接軸上設置有傳動帶，所述設備主體頂部固定安裝有固定板，所述固定板一側設置有傳動軸，所述傳動軸一端固定連接有傳動桿，所述傳動桿一端固定連接有主動輪，所述主動輪一側設置有從動輪，所述從動輪底部固定連接有連接桿，所述連接桿一端固定連接有轉動桿，所述電機通過螺栓固定安裝在設備主體一側，所述電機通過導線與控制面板電性連接。

5、作為本實用新型的一種優選技術方案，所述攪動板與攪動桿均設置有多個，所述攪動板對稱分布在轉桿外壁，所述攪動桿均勻對稱分布在攪動板兩側。

6、作為本實用新型的一種優選技術方案，所述連接軸通過傳動帶與傳動軸轉動連接。

7、作為本實用新型的一種優選技術方案，所述主動輪尺寸與從動輪尺寸相嚙合，所述主動輪與從動輪轉動連接。

8、作為本實用新型的一種優選技術方案，所述噴淋分料板包括噴頭和分料孔，所述噴淋分料板底部設置有噴頭，所述噴淋分料板內部設置有分料孔，所述噴淋分料板與進液口相連通，所述噴頭與分料孔均設置有若干個。

9、與現有技術相比，本實用新型提供了一種玉米種植用拌種裝置，具備以下有益效果：

10、1、該一種玉米種植用拌種裝置，通過設置噴淋分料板、噴頭和進液口進行配合使用，可方便對設備主體內部種子進行均勻的噴灑藥劑，同時設置電機、轉桿、攪動板和攪動桿進行配合使用，通過驅動電機進行工作，可轉動轉桿帶動攪動板和攪動桿進行轉動，便于對設備主體內部的種子和藥劑進行充分的混合攪拌工作，提升拌種效果。

11、2、該一種玉米種植用拌種裝置，通過設置連接軸、傳動帶、固定板、傳動軸、傳動桿、主動輪、從動輪、連接桿、轉動桿和分料孔進行配合使用，通過轉桿轉動可帶動連接軸進行轉動，便于帶動傳動帶和傳動軸進行轉動，通過傳動軸轉動可帶動傳動桿、主動輪和從動輪轉動，從而可轉動連接桿和轉動桿，方便使加入設備主體內部的種子通過分料孔均勻的分散至設備主體內部，防止容易造成堆積，影響拌種效果，便于進一步提升拌種的混合均勻程度。

技術特征：

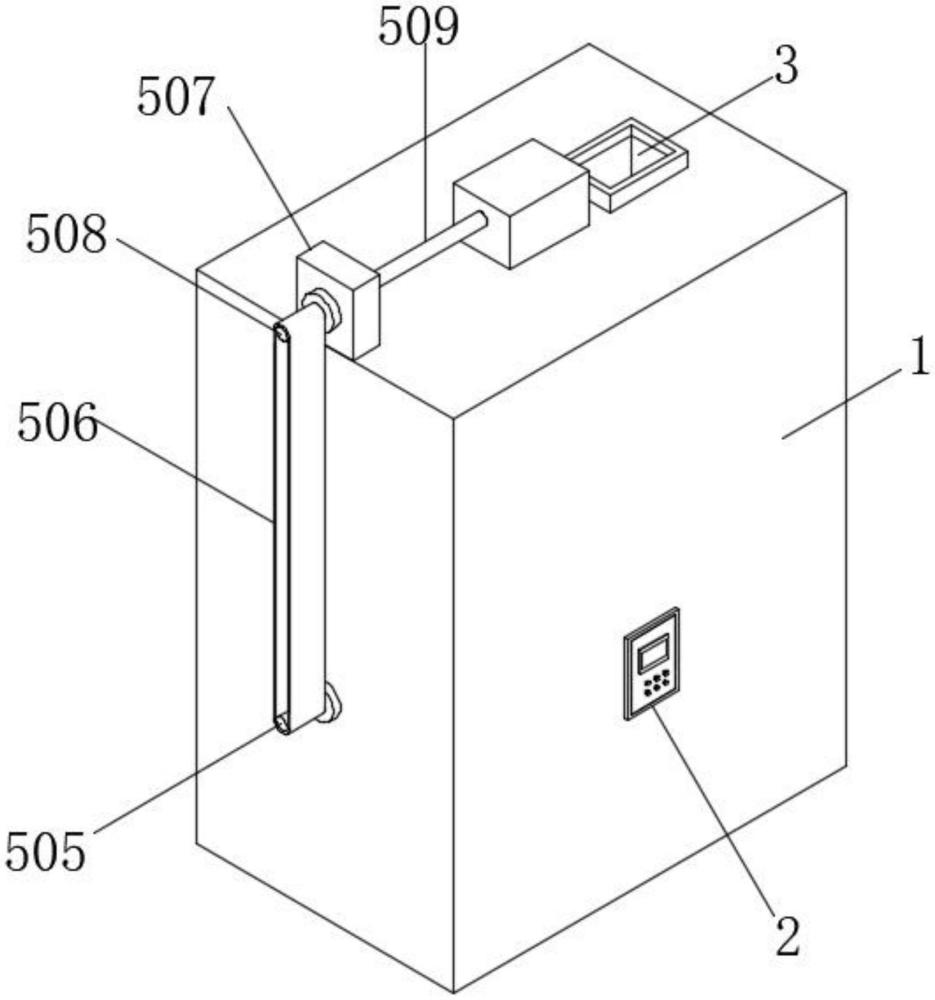

1.一種玉米種植用拌種裝置，包括設備主體(1)，所述設備主體(1)正面固定安裝有控制面板(2)，所述設備主體(1)頂部設置有進料口(3)，所述設備主體(1)底部設置有排料口(4)，其特征在于：所述設備主體(1)內部設置有攪拌傳動機構(5)，所述設備主體(1)內部固定安裝有噴淋分料板(6)，所述設備主體(1)一側設置有進液口(7)。

2.根據權利要求1所述的一種玉米種植用拌種裝置，其特征在于：所述排料口(4)設置有兩個，所述排料口(4)均勻對稱分布在設備主體(1)底部，所述排料口(4)上設置有控制閥。

3.根據權利要求1所述的一種玉米種植用拌種裝置，其特征在于：所述攪拌傳動機構(5)包括電機(501)、轉桿(502)、攪動板(503)、攪動桿(504)、連接軸(505)、傳動帶(506)、固定板(507)、傳動軸(508)、傳動桿(509)、主動輪(510)、從動輪(511)、連接桿(512)和轉動桿(513)，所述電機(501)固定安裝在設備主體(1)一側，所述電機(501)一端設置有轉桿(502)，所述轉桿(502)上固定安裝有攪動板(503)，所述攪動板(503)兩側固定安裝有攪動桿(504)，所述轉桿(502)一端固定連接有連接軸(505)，所述連接軸(505)上設置有傳動帶(506)，所述設備主體(1)頂部固定安裝有固定板(507)，所述固定板(507)一側設置有傳動軸(508)，所述傳動軸(508)一端固定連接有傳動桿(509)，所述傳動桿(509)一端固定連接有主動輪(510)，所述主動輪(510)一側設置有從動輪(511)，所述從動輪(511)底部固定連接有連接桿(512)，所述連接桿(512)一端固定連接有轉動桿(513)，所述電機(501)通過螺栓固定安裝在設備主體(1)一側，所述電機(501)通過導線與控制面板(2)電性連接。

4.根據權利要求3所述的一種玉米種植用拌種裝置，其特征在于：所述攪動板(503)與攪動桿(504)均設置有多個，所述攪動板(503)對稱分布在轉桿(502)外壁，所述攪動桿(504)均勻對稱分布在攪動板(503)兩側。

5.根據權利要求3所述的一種玉米種植用拌種裝置，其特征在于：所述連接軸(505)通過傳動帶(506)與傳動軸(508)轉動連接。

6.根據權利要求3所述的一種玉米種植用拌種裝置，其特征在于：所述主動輪(510)尺寸與從動輪(511)尺寸相嚙合，所述主動輪(510)與從動輪(511)轉動連接。

7.根據權利要求1所述的一種玉米種植用拌種裝置，其特征在于：所述噴淋分料板(6)包括噴頭(601)和分料孔(602)，所述噴淋分料板(6)底部設置有噴頭(601)，所述噴淋分料板(6)內部設置有分料孔(602)，所述噴淋分料板(6)與進液口(7)相連通，所述噴頭(601)與分料孔(602)均設置有若干個。

技術總結
本技術屬于玉米拌種技術領域，尤其為一種玉米種植用拌種裝置，包括設備主體，設備主體正面固定安裝有控制面板，設備主體頂部設置有進料口，設備主體底部設置有排料口，設備主體內部設置有攪拌傳動機構，設備主體內部固定安裝有噴淋分料板，設備主體一側設置有進液口，排料口設置有兩個，排料口均勻對稱分布在設備主體底部，排料口上設置有控制閥。本技術通過設置噴淋分料板、噴頭和進液口進行配合使用，可方便對設備主體內部種子進行均勻的噴灑藥劑，同時設置電機、轉桿、攪動板和攪動桿進行配合使用，通過電機工作，可轉動轉桿帶動攪動板和攪動桿進行轉動，便于對設備主體內部的種子和藥劑進行充分的混合攪拌工作，提升拌種效果。

技術研發人員：張超,申亞明,白洋
受保護的技術使用者：武安市農業農村局
技術研發日：20240726
技術公布日：2025/4/28
