本發明涉及茶葉加工，特別是一種茶葉搖青機。

背景技術：

1、茶葉搖青能增強葉梢組織的輸導機能，協調茶湯呈味物質，具有內在效應；同時，機械摩擦力會造成葉細胞損傷，使茶多酚酶促氧化，誘發香氣，具有外在效應。目前的搖青分為手動和機械兩種類型，手動一般使用水篩進行搖青。而機械主要分為模仿手動搖青的浪青機，如cn207011626u一種茶葉浪青機；以及使用滾筒型的搖青機，如cn107136237a一種搖青機及茶葉的搖青方法。

2、現階段為了提高效率，一般都會采用滾筒型的搖青機，但是滾筒型的搖青機每次需要打開蓋子，進行茶葉的添加和取出；不便于連續化生產。為解決此問題，目前市面上出現了能夠連續化生產的搖青設備，例如cn114009534a?一種茶葉搖青機，其采用內置的移料斗，抽拉進行上下料，但是其設備較長，占用空間大，并且需要較多的輔助設備進行茶葉的取放；又例如?cn113207975a?一種滾筒式連續搖青機，其在滾筒的兩端分別設置導葉片，利用傾斜實現茶葉的倒出；其最大問題在于不能夠保證茶葉完全倒出，其次是倒出的速度慢，傾斜導致的滾筒安裝問題不易解決，設備易損壞。

3、另外搖青時通常要遵循?“先慢后快”?的基本原則，傳統的設備需要頻繁的定時改變轉速，操作不便。綜上，目前需要一種搖青設備來解決連續化生產的問題。

技術實現思路

1、針對上述情況，為解決現有技術中存在的問題，本發明之目的就是提供一種茶葉搖青機，可有效解決搖青速度變化要求和不能連續化生產的問題。

2、其解決的技術方案是包括底座，底座上從左向右安裝有多個直徑一致的滾筒，多個滾筒間隙配合；每個滾筒均能夠單獨轉動，從左向右滾筒的轉速依次提高；每個所述的滾筒內分為一個或多個上隔間，多個滾筒中的每個上隔間的寬度一致；每個所述的滾筒內均安裝有一個弧形料斗，弧形料斗能左右移動，弧形料斗內分為一個或多個與該滾筒中上隔間對應的下間隔，上下對應的上隔間和下隔間構成一個腔室；最右側的弧形料斗中最右側的下隔間的底部設有出料口；其中最左側的弧形料斗的左端固定有加料斗；加料斗內設置有一個上隔間；所述的加料斗和多個弧形料斗能夠同步左右移動，實現上隔間和下隔間的交錯對對應和復位所述的底座的左端設置有進料電缸；底座的右端上方設置有復位電缸。

3、優選的，所述的每個上隔間的中部側壁上均固定有上磁鐵；每個下隔間的中部側壁上設置有與上磁鐵對應的下磁鐵，上磁鐵和下磁鐵能夠相互吸附。

4、優選的，所述的底座上設置有橫向的支撐軸，支撐軸貫穿多個滾筒，滾筒與支撐軸之間轉動連接。

5、優選的，所述的底座上設置有多個與滾筒對應的支撐輪，底座上設置有步進電機，滾筒外套裝有皮帶輪，步進電機的輸出輪經皮帶驅動皮帶輪轉動。

6、優選的，所述的底座上設置有多個與滾筒對應的支撐輪，底座上設置有步進電機，滾筒外套裝有齒圈，齒圈經步進電機驅動。

7、優選的，所述的加料斗也為弧形且與下隔間的形狀一致，加料斗能夠與上間隔構成一個腔室。

8、優選的，所述的滾筒的外側壁，料斗的外側壁均采用竹編材質。

9、優選的，所述的滾筒的外側壁，料斗的外側壁均采用金屬材質，且密布通氣孔。

10、本發明好處如下：

11、1、本設備能夠?qū)崿F(xiàn)分級分速度連續化搖青，實現全自動化操作，有利于現代化車間生產使用。

12、2、本設備通過多節滾筒2與多節料斗配合，能夠?qū)崿F(xiàn)茶葉的小批量搖青，并連續化進給；小批量搖青時，茶葉更容易被充分翻動，能夠避免大批量搖青時，外部茶葉持續與滾筒2壁接觸，而內部茶葉始終被包裹其中的問題。同時采用分節設置，可以減少空間占用，實現茶葉的完整快速進給。

13、3、本設備根據茶葉加工工藝需求，可以定制為多節，每節的長度也可定制。從而可以實現分級分速度進行搖青，實現先慢后快，不需要頻繁調速，茶葉依次經不同速度進行搖青，保證了搖青的質量和口感的一致性。

技術特征：

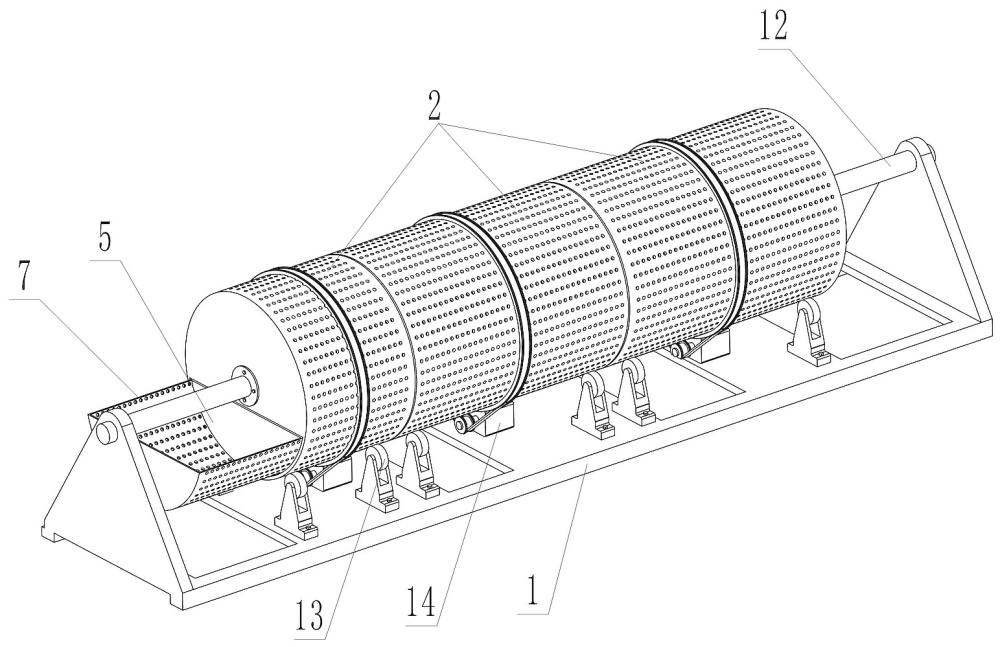

1.一種茶葉搖青機，包括底座（1），其特征在于，底座（1）上從左向右安裝有多個直徑一致的滾筒（2），多個滾筒（2）間隙配合；每個滾筒（2）均能夠單獨轉動，從左向右滾筒（2）的轉速依次提高；

2.根據權利要求1所述的一種茶葉搖青機，其特征在于，所述的所述的底座（1）的左端設置有進料電缸（8）；底座（1）的右端上方設置有復位電缸（9）。

3.根據權利要求2所述的一種茶葉搖青機，其特征在于，所述的每個上隔間（4）的中部側壁上均固定有上磁鐵（10）；每個下隔間（5）的中部側壁上設置有與上磁鐵（10）對應的下磁鐵（11），上磁鐵（10）和下磁鐵（11）能夠相互吸附。

4.根據權利要求2所述的一種茶葉搖青機，其特征在于，所述的底座（1）上設置有橫向的支撐軸（12），支撐軸（12）貫穿多個滾筒（2），滾筒（2）與支撐軸（12）之間轉連接。

5.根據權利要求1所述的一種茶葉搖青機，其特征在于，所述的底座（1）上設置有多個與滾筒（2）對應的支撐輪（13），底座（1）上設置有步進電機（14），滾筒（2）外套裝有皮帶輪，步進電機（14）的輸出輪經皮帶驅動皮帶輪轉動。

6.根據權利要求1所述的一種茶葉搖青機，其特征在于，所述的底座（1）上設置有多個與滾筒（2）對應的支撐輪（13），底座（1）上設置有步進電機（14），滾筒（2）外套裝有齒圈，齒圈經步進電機（14）驅動。

7.根據權利要求1所述的一種茶葉搖青機，其特征在于，所述的加料斗（7）也為弧形且與下隔間（5）的形狀一致，加料斗（7）能夠與上間隔構成一個腔室。

8.根據權利要求1所述的一種茶葉搖青機，其特征在于，所述的滾筒（2）的外側壁，料斗的外側壁均采用竹編材質。

9.根據權利要求1所述的一種茶葉搖青機，其特征在于，所述的滾筒（2）的外側壁，料斗的外側壁均采用金屬材質，且密布通氣孔。

技術總結
本發明涉及一種茶葉搖青機，有效解決搖青速度變化要求和不能連續化生產問題；其解決的技術方案是包括底座，底座上安裝有多個滾筒，每個滾筒的轉速依次提高；滾筒內分為一個或多個上隔間，每個滾筒內均安裝有一個弧形料斗，弧形料斗能左右移動，弧形料斗內分為一個或多個與該滾筒中上隔間對應的下間隔，上下對應的上隔間和下隔間構成一個腔室；最右側的下隔間的底部設有出料口；最左側的弧形料斗的左端固定有加料斗；加料斗和多個弧形料斗能夠同步左右移動，實現上隔間和下隔間的交錯對應和復位；本發明本設備能夠?qū)崿F(xiàn)分級分速度連續化搖青，實現全自動化操作，有利于現代化車間生產使用。

技術研發人員：陳麗
受保護的技術使用者：陳麗
技術研發日：
技術公布日：2025/4/28
