本技術涉及深旋機，具體為一種山藥豆種植深旋機。

背景技術：

1、旋耕機具松碎耕層土壤的耕作方法，通過旋耕機刀片的高速旋轉，達到切削土壤、平整地面的目的，旋耕具有碎土性能較強、旱耕時土塊細碎、水耕時地表泥爛起漿、耕后地面平整等優點。

2、傳統的深旋機在對土壤進行翻土時由于深旋機上的刀片都是呈單向安裝的，因此當在對土壤進行深翻時就可能導致土壤上出現漏翻的情況，因此這就需要后續進行返工來對土壤進行重新深翻，因此這就導致深翻的效果有所下降，從而影響到對山藥豆的種植。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種山藥豆種植深旋機，以解決上述背景技術中提到的傳統的深旋機在對土壤進行翻土時由于深旋機上的刀片都是呈單向安裝的，因此當在對土壤進行深翻時就可能導致土壤上出現漏翻的情況，因此這就需要后續進行返工來對土壤進行重新深翻，因此這就導致深翻的效果有所下降，從而影響到對山藥豆的種植的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種山藥豆種植深旋機，包括機架主體，所述機架主體的底部設置的有深旋刀軸組件，所述機架主體的上端設置的有變速箱主體，所述機架主體的上端表面設置的有懸掛架，所述懸掛架之間連接的有連接塊，所述連接塊內開設的有凹槽，所述機架主體的前端表面設置的有兩個連接固定板，所述固定板上都開設有兩個連接孔，所述機架主體的底部位于變速箱主體的正下方設置的有齒輪傳動箱，所述齒輪傳動箱和變速箱主體之間相連。

3、采用上述技術方案，通過機架主體上端所設置的變速箱主體來對機架主體底部所設置的齒輪傳動箱轉速進行調整，從而可以使得深旋刀軸組件的轉速進行調整，從而可以提高對土壤深翻的工作，然后可以通過懸掛架上的連接塊和機架主體前端所設置的固定板來與車體之間進行連接。

4、優選的，所述齒輪傳動箱上設置的前端通過螺栓安裝的有破碎刀頭，所述深旋刀軸組件內設置的有連接桿，所述連接桿連接在齒輪傳動箱內，所述連接桿上設置有多個安裝板，所述安裝板的形狀為十字狀，所述安裝板的十字端點上均固定安裝有深挖刀片。

5、采用上述技術方案，通過連接桿上安裝板上的深挖刀片都是呈對向安裝的，因此可以較好的對土壤進行深翻，從而來提高對土壤的深翻效果，同時也可以較好的防止在對土壤進行深翻時出現漏翻的情況，當土壤深翻完成之后從而可以使的山藥豆可以更加的進行種植。

6、優選的，所述機架主體的后端表面活動安裝的有擋土板，所述擋土板上設置的有調節桿，所述調節桿的另一端連接在機架主體的后端。

7、采用上述技術方案，通過機架主體后端所設置的擋板可以對深翻后的土壤進行阻擋，從而可以較好的防止深翻時的土壤出現四處飛濺的情況，然后擋土板上所設置的調節桿可以對擋土板的高度進行調整。

8、優選的，所述機架主體的后端兩側端面均設置有第一連接板，所述機架主體的兩側端面設置有第二連接板，所述第一連接板的另一端連接在第二連接板上，所述第二連接板的內端表面固定安裝有固定桿。

9、采用上述技術方案，通過第一連接板和第二連接板來帶動第三連接板上的碎土輥進行上抬從而可以防止其拖在地上而影響到車體的移動。

10、優選的，所述第二連接板的末端連接有第三連接板，所述第三連接板的末端設置的有碎土輥。

11、采用上述技術方案，通過第三連接板內所設置的碎土輥可以將深翻后的土壤進行破碎，從而可以使得深翻后的土壤都成為均勻大小的碎塊，以便于更好的對山藥豆進行種植。

12、與現有技術相比，本實用新型的有益效果是：

13、1、該山藥豆種植深旋機，通過機架主體上端所設置的變速箱主體來對機架主體底部所設置的齒輪傳動箱轉速進行調整，從而可以使得深旋刀軸組件的轉速進行調整，從而可以提高對土壤深翻的工作，然后連接桿上安裝板上的深挖刀片都是呈對向安裝的，因此可以較好的對土壤進行深翻，從而來提高對土壤的深翻效果，同時也可以較好的防止在對土壤進行深翻時出現漏翻的情況，當土壤深翻完成之后從而可以使的山藥豆可以更加的進行種植。

14、2、該山藥豆種植深旋機，通過機架主體后端所設置的擋板可以對深翻后的土壤進行阻擋，從而可以較好的防止深翻時的土壤出現四處飛濺的情況，然后擋土板上所設置的調節桿可以對擋土板的高度進行調整，然后第三連接板內所設置的碎土輥可以將深翻后的土壤進行破碎，從而可以使得深翻后的土壤都成為均勻大小的碎塊。

技術特征：

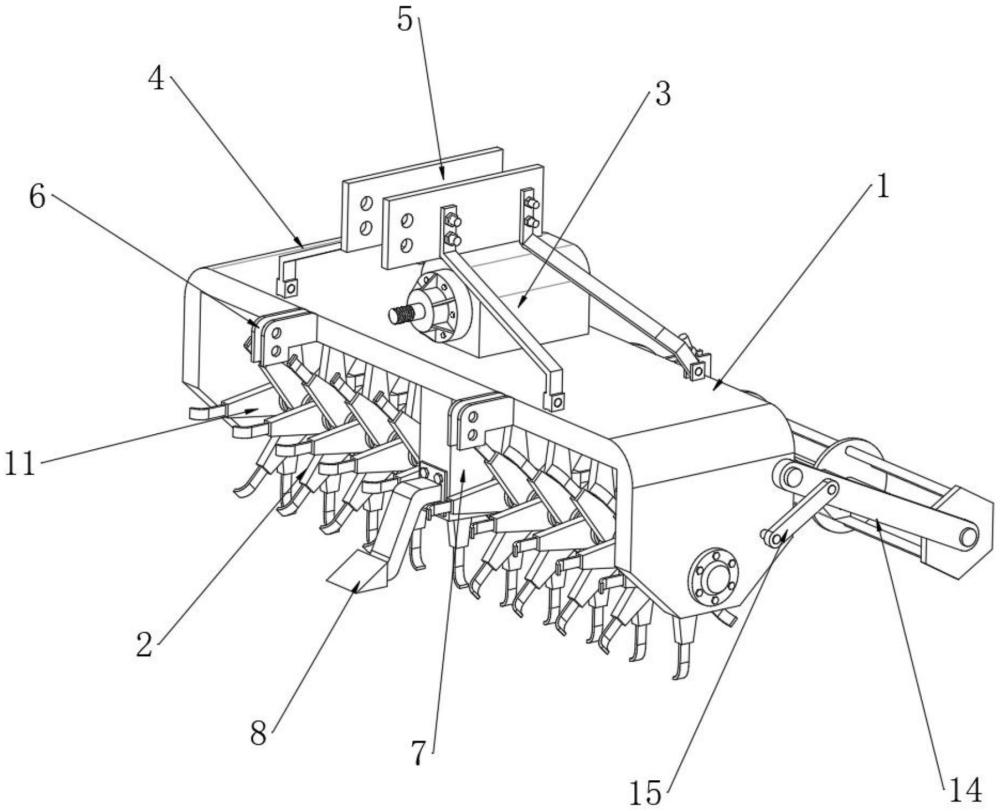

1.一種山藥豆種植深旋機，包括機架主體(1)，其特征在于：所述機架主體(1)的底部設置的有深旋刀軸組件(2)，所述機架主體(1)的上端設置的有變速箱主體(3)，所述機架主體(1)的上端表面設置的有懸掛架(4)，所述懸掛架(4)之間連接的有連接塊(5)，所述連接塊(5)內開設的有凹槽，所述機架主體(1)的前端表面設置的有兩個連接固定板(6)，所述固定板(6)上都開設有兩個連接孔，所述機架主體(1)的底部位于變速箱主體(3)的正下方設置的有齒輪傳動箱(7)，所述齒輪傳動箱(7)和變速箱主體(3)之間相連。

2.根據權利要求1所述的一種山藥豆種植深旋機，其特征在于：所述齒輪傳動箱(7)上設置的前端通過螺栓安裝的有破碎刀頭(8)，所述深旋刀軸組件(2)內設置的有連接桿(9)，所述連接桿(9)連接在齒輪傳動箱(7)內，所述連接桿(9)上設置有多個安裝板(10)，所述安裝板(10)的形狀為十字狀，所述安裝板(10)的十字端點上均固定安裝有深挖刀片(11)。

3.根據權利要求1所述的一種山藥豆種植深旋機，其特征在于：所述機架主體(1)的后端表面活動安裝的有擋土板(12)，所述擋土板(12)上設置的有調節桿(13)，所述調節桿(13)的另一端連接在機架主體(1)的后端。

4.根據權利要求1所述的一種山藥豆種植深旋機，其特征在于：所述機架主體(1)的后端兩側端面均設置有第一連接板(14)，所述機架主體(1)的兩側端面設置有第二連接板(15)，所述第一連接板(14)的另一端連接在第二連接板(15)上，所述第二連接板(15)的內端表面固定安裝有固定桿(18)。

5.根據權利要求4所述的一種山藥豆種植深旋機，其特征在于：所述第二連接板(15)的末端連接有第三連接板(16)，所述第三連接板(16)的末端設置的有碎土輥(17)。

技術總結
本技術涉及深旋機技術領域，且公開了一種山藥豆種植深旋機，包括機架主體，機架主體的底部設置的有深旋刀軸組件，機架主體的上端設置的有變速箱主體，機架主體的上端表面設置的有懸掛架，懸掛架之間連接的有連接塊，該山藥豆種植深旋機，通過機架主體上端所設置的變速箱主體來對機架主體底部所設置的齒輪傳動箱轉速進行調整，從而可以使得深旋刀軸組件的轉速進行調整，從而可以提高對土壤深翻的工作，然后連接桿上安裝板上的深挖刀片都是呈對向安裝的，因此可以較好的對土壤進行深翻，從而來提高對土壤的深翻效果，同時也可以較好的防止在對土壤進行深翻時出現漏翻的情況，當土壤深翻完成之后從而可以使的山藥豆可以更加的進行種植。

技術研發人員：梁萌,梁蕾,李洪章,王哲,范敏池,梁皓森,梁梓博
受保護的技術使用者：保定中森機械制造有限公司
技術研發日：20240730
技術公布日：2025/4/28
